DN15规格RP3/4接口管道伸缩紧固夹结构

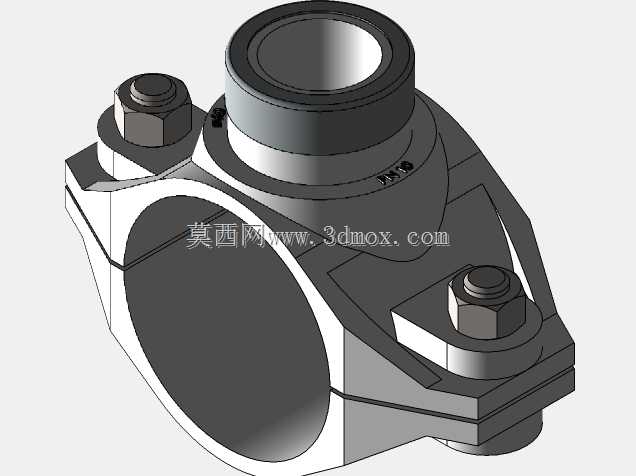

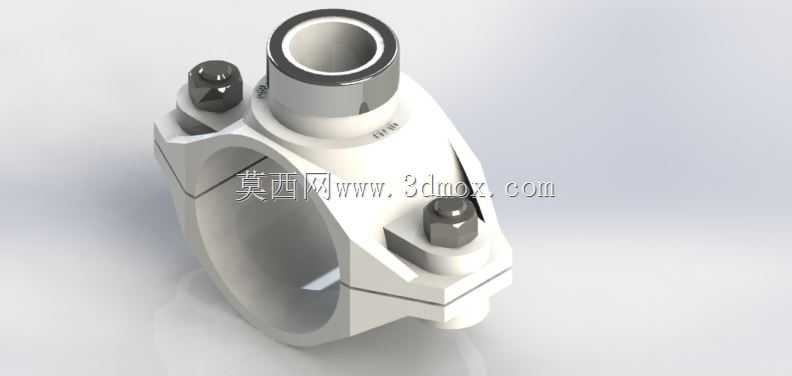

　　这款管道伸缩紧固夹主要应用在中小口径流体输送管路的接驳场景，常见于民用给排水、小型工业气动回路、仪表测量管路的安装作业中，核心作用是在管道存在轴向伸缩余量的接驳位置提供可靠的径向抱紧力，同时适配带RP3/4英制密封锥管螺纹的侧向接口接驳需求，解决管路因温度形变、安装对位偏差带来的密封失效、连接松脱问题。从结构设计逻辑来看，整体采用对开式抱合结构，主体为上下对称的两个半环形夹体，夹体内壁加工有与DN15管道外径匹配的圆弧接触面，圆弧面的粗糙度控制在Ra1.6以内，保证抱紧时与管道外壁的贴合面积足够，避免局部应力集中划伤管道外壁，同时也能提升静摩擦系数，防止管道受轴向力时出现窜动。夹体的两个对接端分别设计了螺栓安装凸台，

　　凸台位置做了加厚处理，内置的六角螺栓与配套螺母采用标准件规格，现场安装时不需要定制专用工具，使用普通开口扳手即可完成锁紧操作，螺栓的预紧行程预留了足够的调节量，可适配一定范围内的管道外径公差，不需要针对不同批次的管道壁厚偏差单独调整夹体尺寸。夹体上方集成的RP3/4螺纹接口采用同轴度定位设计，接口的中心轴线与夹体环抱的管道中心轴线保持垂直，接口根部做了圆弧过渡加强筋，避免侧向接驳支管时产生的弯矩造成接口根部断裂，接口的内螺纹按照英制密封管螺纹的公差要求加工，牙型角55度，锥度1:16，安装时配合生料带或密封胶即可实现无额外密封件的压力密封，可承受1.6MPa以内的常规管路工作压力。从安装边界尺寸来看，夹体环抱的通径适配外径21.

　　3mm的DN15标准金属或硬质塑料管道，夹体整体的最大外轮廓宽度不超过70mm，轴向抱紧宽度为28mm，安装时不需要在管道上焊接法兰或加工外螺纹，只需要将两个半夹体对位扣合在管道预设位置，穿入螺栓逐步对称锁紧即可，相比传统的螺纹伸缩节，这款结构的安装空间要求更小，在管路排布密集、操作空间狭窄的仪表柜、设备内部管路场景中优势明显。设计过程中针对夹体的受力变形做了针对性优化，当螺栓达到额定预紧力矩时，夹体开口端的变形量控制在0.2mm以内，不会出现因过度锁紧导致夹体开裂、或抱紧力不足导致密封失效的问题，夹体的非配合面做了均匀的壁厚处理，既保证整体结构强度，也尽可能控制了整体重量，降低管路长期承载的额外负荷。在实际使用场景中，

　　这款伸缩夹常用来在主管道上接驳压力表、温度传感器、小型支管回路，不需要截断主管道即可完成旁路接驳，配合对应的钻孔工具可实现带压开孔后的快速紧固密封，大幅降低管路改造的施工成本与停机时间，夹体的螺栓锁紧结构具备防松设计余量，在存在小幅振动的设备配套管路中，也能长期保持稳定的抱紧力，不会因为长期振动出现螺栓松动、密封泄漏的问题。夹体的所有棱边都做了R0.5以上的倒角处理，安装过程中不会划伤施工人员的手部，也不会割伤配套的管道保温层，适配镀锌钢管、不锈钢管、硬质PVC管等多种材质的DN15规格管道，不需要针对不同管道材质更换夹体，只需要根据管道材质调整对应的螺栓预紧力矩即可，比如针对塑料管道适当降低预紧力，避免夹坏管壁，针对金属管道可按额定力矩锁紧，保证足够的抱紧强度。
