1/4英寸内螺纹手动CIM球阀结构

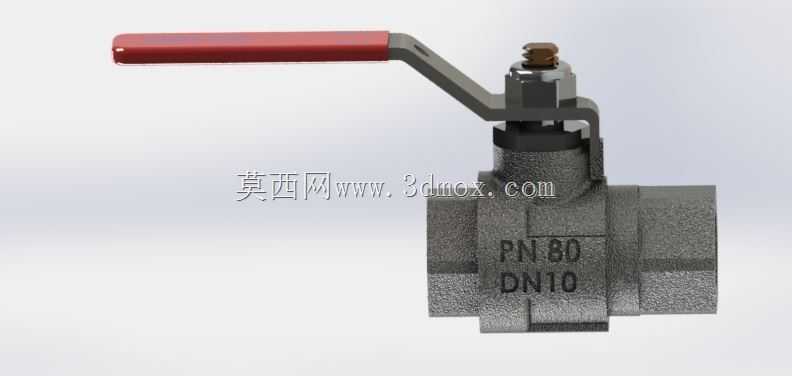

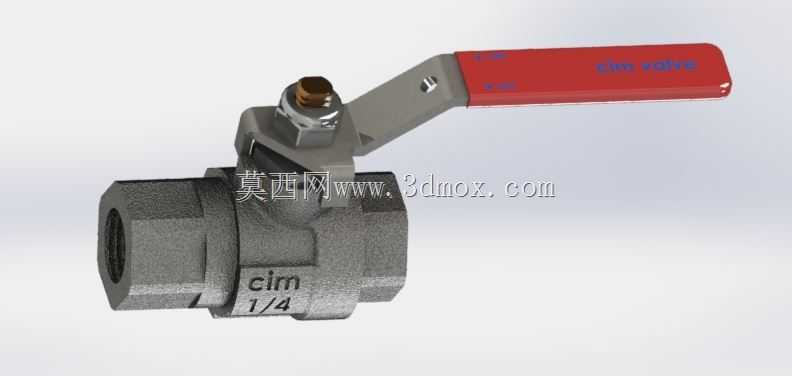

　　这款小通径手动球阀主要面向小口径流体管路的通断控制场景，常见于实验室气路、小型液压支路、家用净水系统、小型气动设备的管路布局中，适配公称通径1/4英寸的内螺纹连接管路，在低压常温的水、压缩空气、轻质油品、非腐蚀性气体介质输送场景中承担截流与导通的核心作用。从结构设计来看，该球阀采用经典的浮动球结构，球体与阀体之间依靠软质密封件实现密封，手柄扳动90度即可完成全开或全关动作，操作力矩小，开关状态直观，手柄上的红色标识面可直接对应管路通断状态，现场运维人员无需额外标识即可快速判断阀门工况。阀体采用锻压成型的六角外形结构，这种外形设计并非单纯的外观考量，而是充分考虑了现场安装的操作需求，

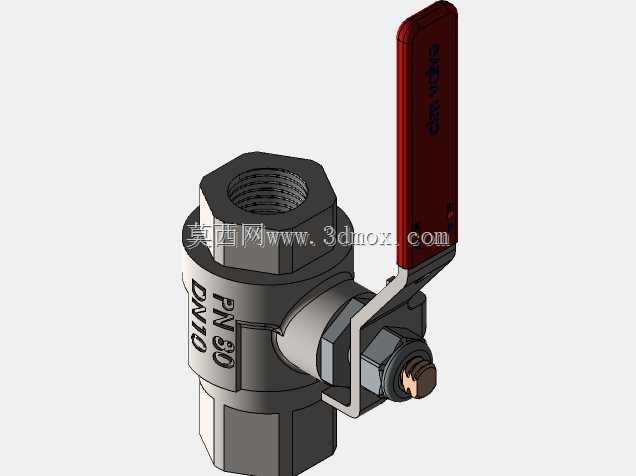

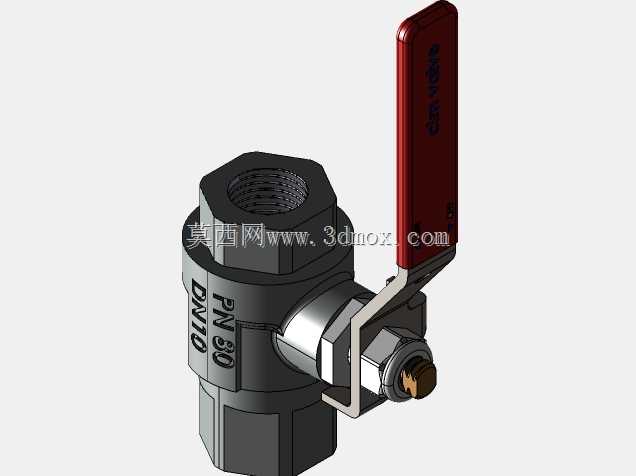

　　安装时可直接使用普通活动扳手卡住阀体六角部位施加扭矩，无需专用工装，同时六角结构的平面也便于在密集管路布局中预留扳手操作空间，避免相邻管路部件干涉。连接端采用标准内螺纹结构，螺纹规格匹配通用1/4英寸管螺纹标准，安装时无需额外焊接或法兰对接，仅需在螺纹端缠绕适量密封带即可完成密封连接，安装效率高，后期维护拆卸也十分便捷，适合小空间内的管路快速布设。从建模细节来看，球体的通孔与管路通径保持一致，全开状态下流道无明显缩径，介质流经时的压力损失极小，不会对小流量管路的输送效率造成明显影响；阀杆部位采用防冲出结构设计，即使在阀腔内部压力异常升高的情况下，阀杆也不会被介质压力顶出，避免管路泄漏风险；手柄与阀杆的连接采用扁方配合结构，

　　扳动手柄时无旷量，开关位置定位准确，不会出现手柄转动但球体未同步动作的虚位问题。安装边界方面，该球阀的整体轴向长度适配小通径管路的安装间距要求，手柄扳动时的回转半径经过优化，在紧贴墙面或相邻管路部件的安装场景中，手柄扳动全程不会与周边部件发生碰撞，无需额外预留过大的操作空间；阀体两端的螺纹同轴度控制在合理公差范围内，安装时不会出现螺纹偏斜导致的密封失效问题。在实际选型应用中，这类小口径球阀常被用作支路管路的独立控制单元，比如在多工位气动设备的每个供气支路末端安装该阀，可单独切断某一工位的供气，不影响其他工位的正常运行；在小型实验装置的流体管路中，该阀可快速切换管路通断，配合管路完成介质流向切换或采样操作。

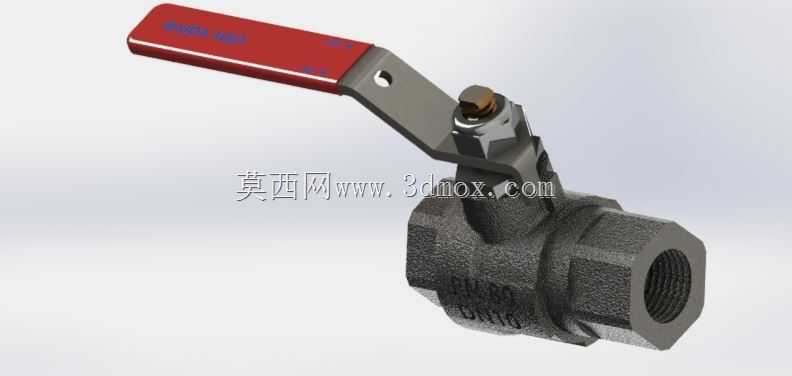

　　结构设计上没有冗余的附加部件，整体结构紧凑，零件数量少，后期维护时仅需更换密封件即可恢复密封性能，整体使用寿命长，日常运维成本低。建模过程中充分还原了阀体表面的铸造标识细节，阀杆部位的压紧螺母、手柄的固定铆钉等细小结构都做了完整还原，没有做简化省略，可直接用于管路装配的干涉检查、安装模拟，也可作为阀门类产品建模的参考范例，帮助结构设计人员理解小通径螺纹球阀的内部结构组成与装配关系。
