六轴重载工业机械臂本体结构设计

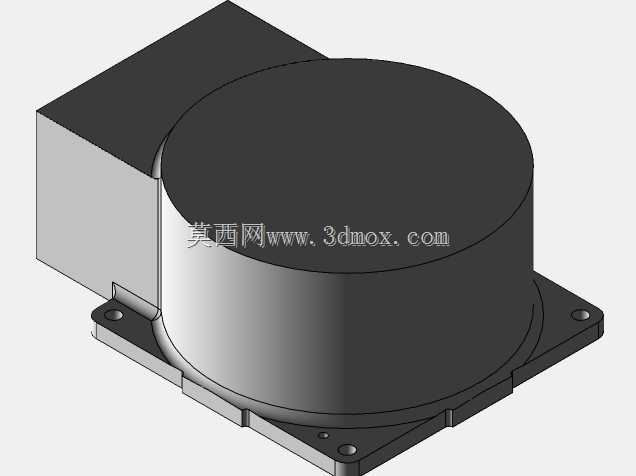

　　这款重载六轴机械臂的结构设计，核心瞄准汽车制造焊装线、重型零部件码垛、大型铸件打磨这类需要大负载作业的场景，在做本体结构规划时，首先把末端300kg级的负载能力作为核心约束，反向推导各关节的载荷边界，从底座固定端开始，一轴回转支承的选型直接匹配大直径交叉滚子结构，保证整臂在全伸展状态下的倾覆力矩冗余量控制在1.8倍以上，避免满负载急停时出现结构形变超差的问题。底座安装法兰采用方形四点固定设计，安装孔位的节距尺寸匹配常见的重型设备安装基座标准，安装面的平面度公差控制在0.05mm以内，保证设备固定后不会因为基础面不平导致一轴回转出现卡滞或异响。

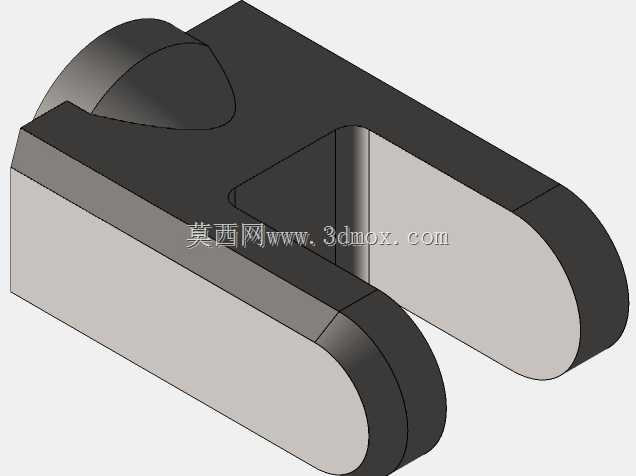

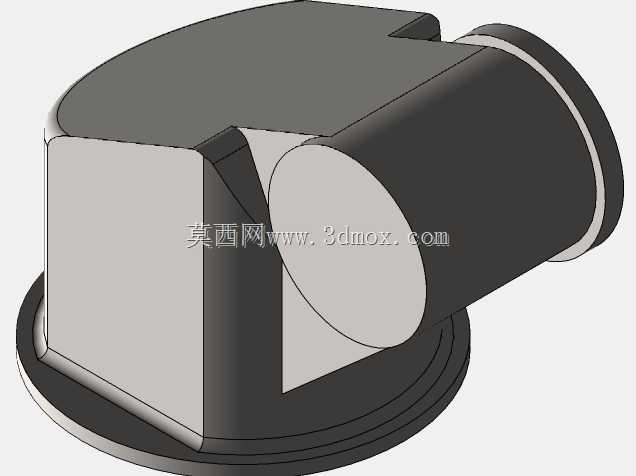

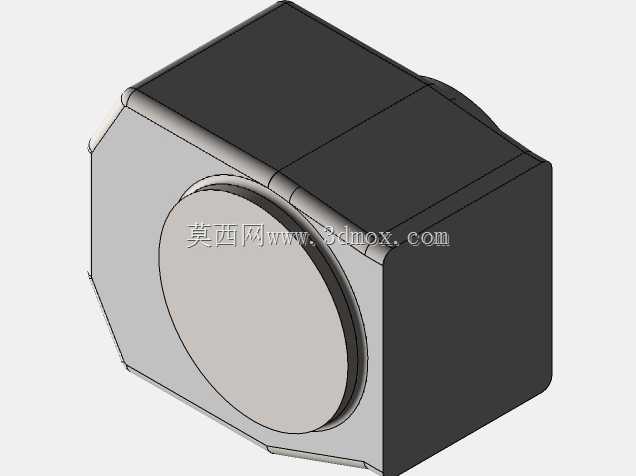

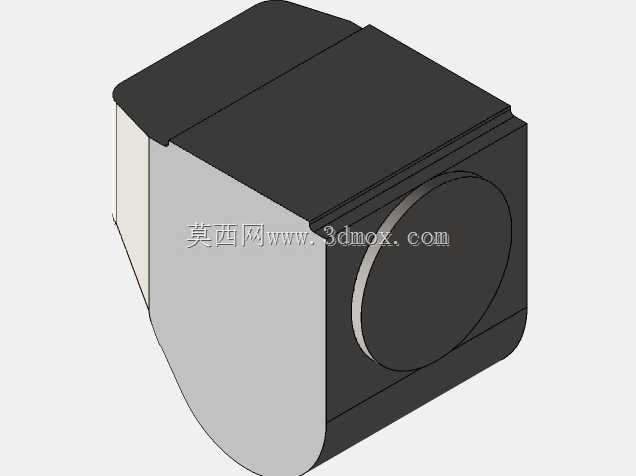

　　从关节布局来看，大臂与腰座的连接关节采用双支撑铰接结构，区别于轻载臂的单悬臂支撑，这种结构能把大臂俯仰过程中的径向载荷均匀分散到两个支撑轴承上，在大臂抬升至水平极限位置时，关节处的挠度变形量可控制在0.2mm以内，满足重载作业下的重复定位精度要求。肘部关节的走线采用内置中空走线结构，所有动力线缆与信号线缆从关节中心的通孔穿过，既避免了外部走线在臂体大幅度回转时出现线缆拉扯、磨损的问题，也能减少外部管线包对臂体运动半径的干涉，在紧凑工位布局时能进一步缩小设备所需的安全作业空间。

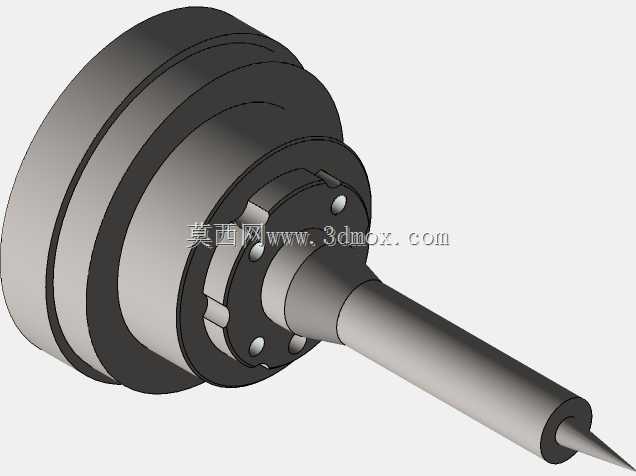

　　腕部的三个关节采用紧凑式堆叠设计，末端法兰的安装尺寸匹配通用的工业机器人末端执行器接口标准，可直接适配重载焊枪、真空吸盘组、打磨动力头等常见工装，不需要额外做转接法兰设计，减少末端负载的额外重量占比。腕部最末端的关节做了密封结构设计，能阻挡打磨场景下的金属粉尘、焊接场景下的焊渣飞溅进入关节内部，提升设备在恶劣工业场景下的运行稳定性。

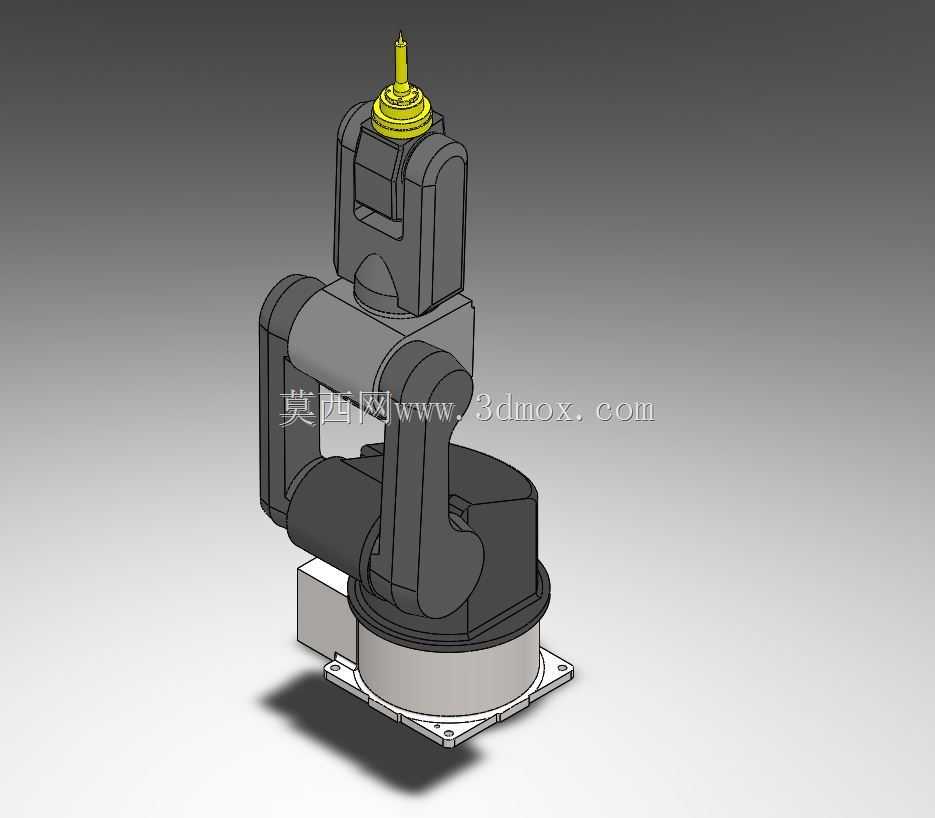

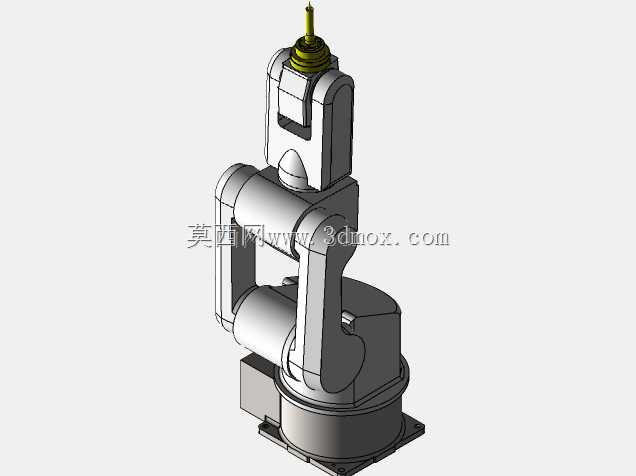

　　在做整体结构的三维建模时，各关节的运动限位做了明确的结构干涉检查，一轴的回转范围覆盖±180度，大臂俯仰范围覆盖-120度到+60度，小臂俯仰范围覆盖-90度到+90度，腕部三个回转关节的运动范围也匹配常见重载作业的姿态需求，所有运动副在极限位置都设置了硬限位结构，避免软件限位失效时臂体撞击底座或者周边设备。臂体的铸件结构采用等壁厚设计，在应力集中的铰接位置做了局部加厚与加强筋布局，通过有限元仿真反复调整筋条的走向与厚度，在保证整体结构刚性的前提下尽可能降低臂体自身重量，减少各关节电机的负载占比，提升动态响应速度。

　　实际落地应用时，这款机械臂可直接集成到整车焊装线的补焊工位，配合变位机完成重型车身部件的多位置焊接作业，也可部署在重型机械加工车间的机床上下料工位，完成数百公斤级铸件的抓取、转序、装夹动作，在仓储物流场景下还可搭配定制抓手完成重型货箱的码垛作业，相比轻载型六轴臂，它的负载冗余更充足，在面对偏载载荷时的稳定性更强，不会因为末端负载重心偏移出现抖动或者定位偏差。建模过程中对所有铰接孔的同轴度公差、配合面的粗糙度要求都做了明确的标注，后续生产加工时可直接参考三维模型导出工程图，不需要再反复核对装配关系，各关节的密封槽、走线孔、传感器安装位都在模型中做了预留，后续做电气装配时不需要额外在铸件上二次加工，能大幅缩短本体的生产装配周期。
