双轴静音导电万向脚轮结构设计

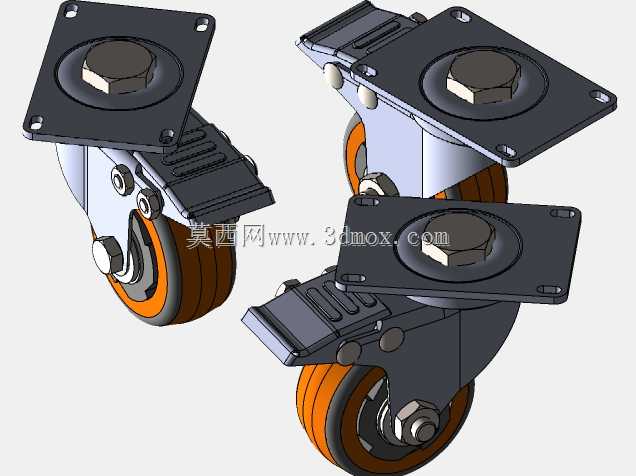

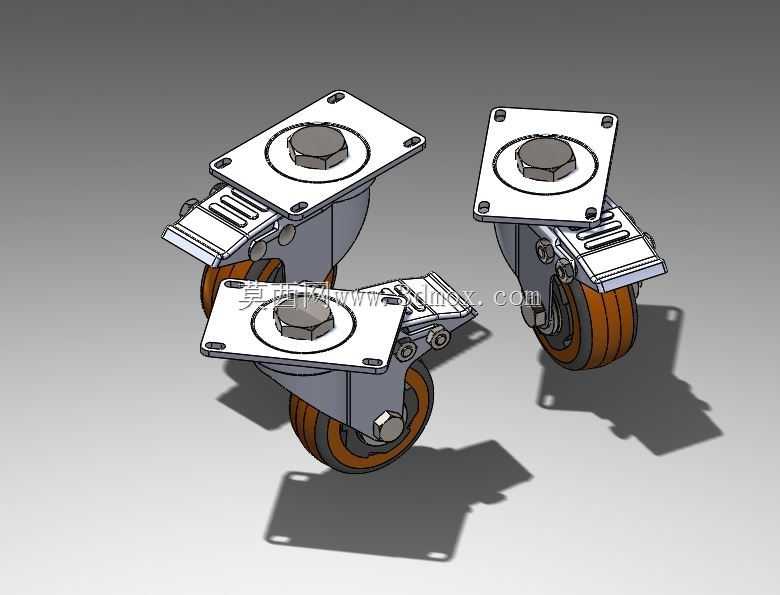

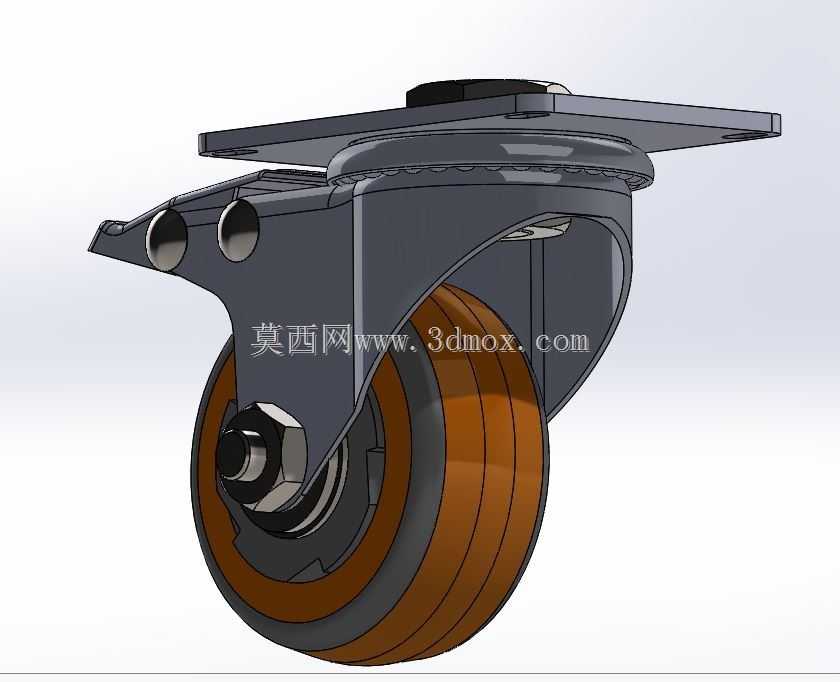

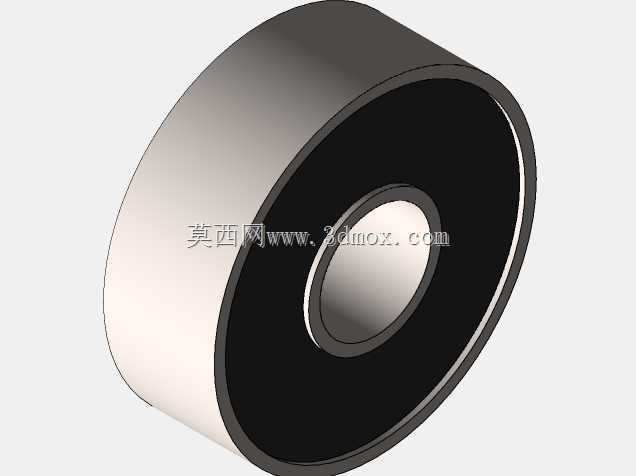

　　在电子制造车间、精密仪器生产工段、半导体无尘作业区这类对静电防护有硬性要求的场景里，普通脚轮滚动时积累的静电很容易击穿敏感器件，造成不可逆的元器件损坏，同时普通脚轮滚动产生的噪音也会干扰精密检测设备的运行精度，这类场景下的移动工装、周转台车、设备移动底座，往往需要同时满足静电泄放、低噪运行、转向灵活、承重稳定的多重要求，本次设计的双轴静音导电脚轮，正是针对这类细分工况做的结构适配。从结构设计逻辑来看，这款脚轮采用双轴承支撑的轮轴布局，相比单轴结构，双轴设计可以将轮体承受的径向载荷均匀分散到两个支撑点上，避免轮轴单侧受力出现弯折变形的问题，在长期承受偏载的使用场景下，轮体转动的同轴度保持能力更好，不会出现转动卡滞、轮体偏磨的情况。

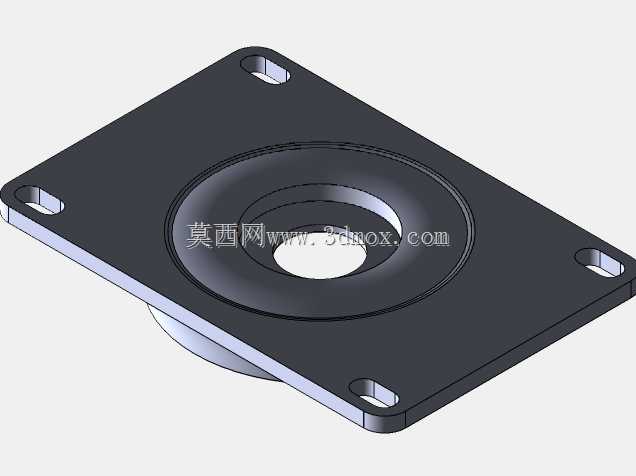

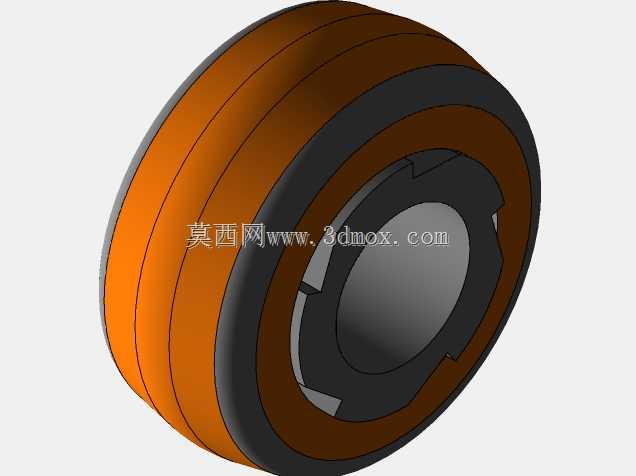

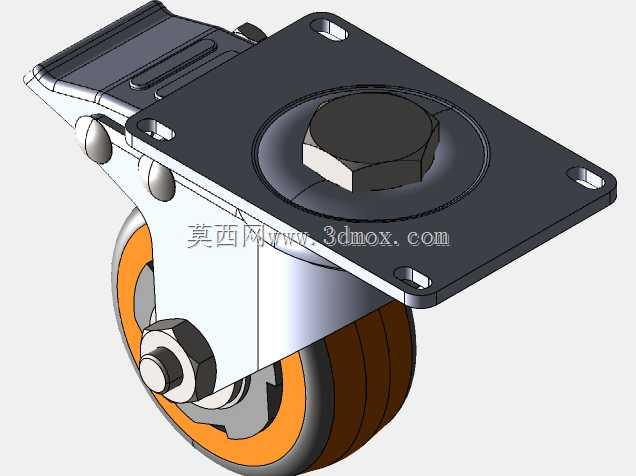

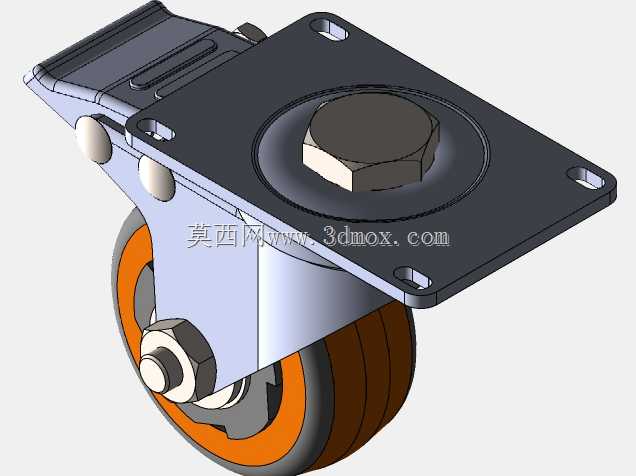

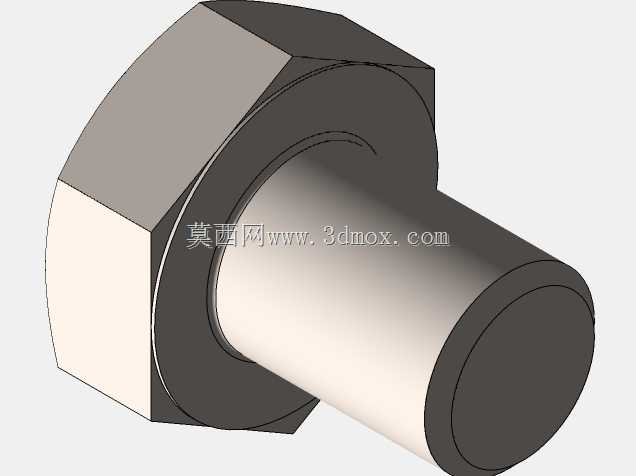

　　轮面采用导电聚氨酯材质，这种材质本身的体积电阻可以稳定控制在静电泄放要求的区间内，不需要额外加装导电接地片，滚动过程中可以将设备、台车上积累的静电荷通过轮面持续传导到地面，避免静电积累；同时聚氨酯材质的阻尼特性可以吸收轮面滚动时的振动，压过地面接缝、细小颗粒的时候不会产生刚性碰撞的噪音，实测在平整环氧地坪上运行的噪音可以控制在工业作业区的噪音限值以内，不会对周边的精密作业环节造成干扰。顶部的安装法兰采用方形四孔固定结构，安装孔位的间距按照通用工业脚轮的安装尺寸规范设计，可以直接适配市面上多数标准移动设备底座、工装台车的安装位，不需要额外做安装板的改孔加工；法兰和轮架之间采用平面推力轴承配合主销轴的结构，转向时的转动阻力更小，

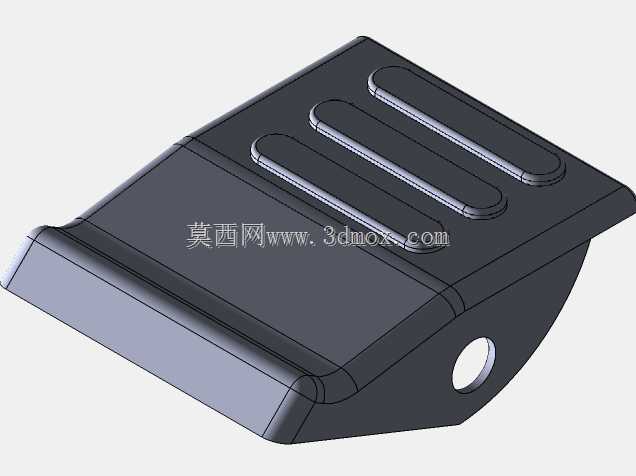

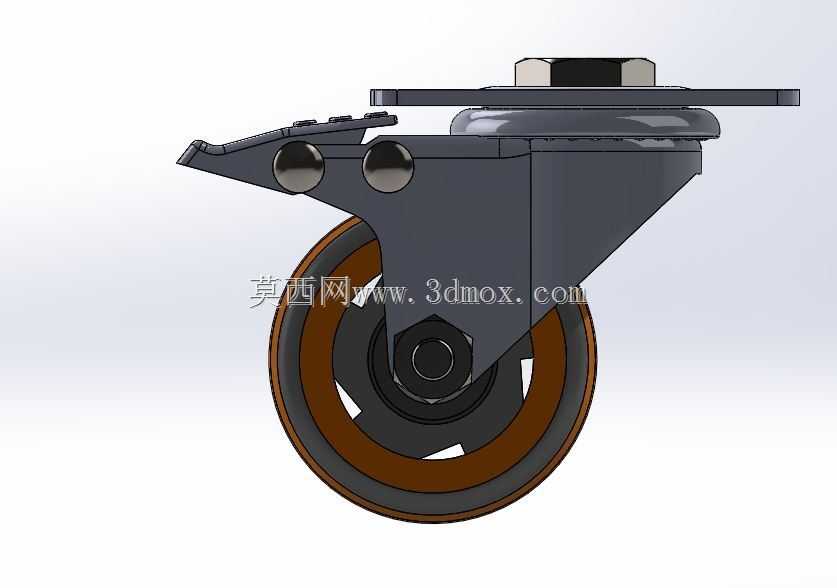

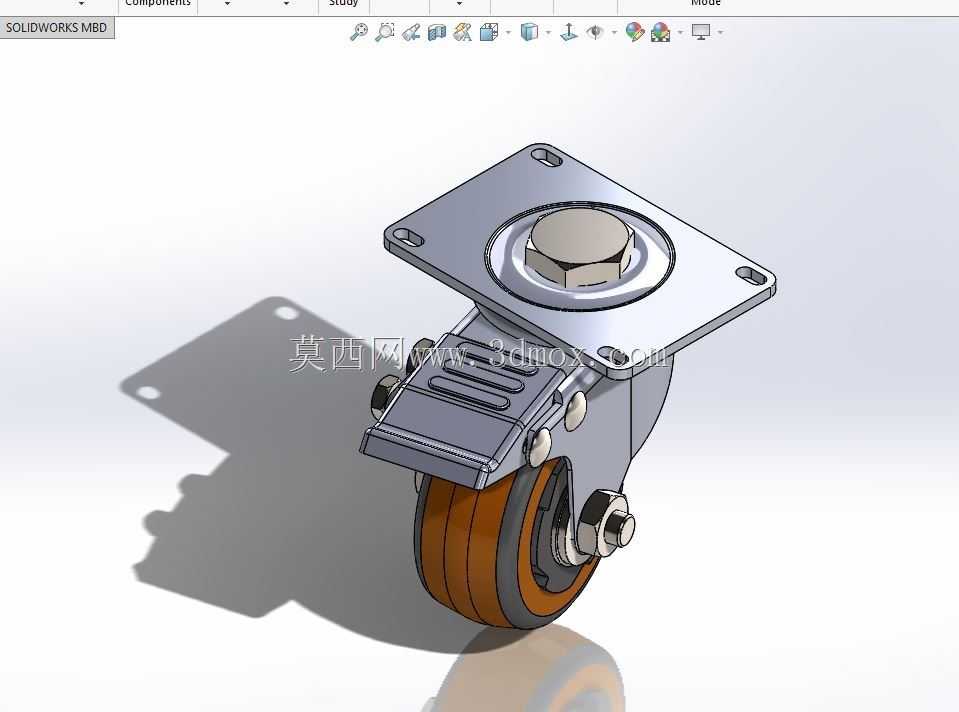

　　即使台车满载的情况下，操作人员也可以轻松推动转向，不会出现转向卡顿、需要大幅施加外力才能变向的问题。轮架侧边集成了刹车结构，踩下刹车踏板后，刹车块会同时抵紧轮面和转向主销，既可以锁止轮体的滚动，也可以锁止轮架的转向，避免停在有轻微坡度的地面时出现溜车、自行转向移位的问题。在建模过程中，特意保留了各部件的装配间隙，比如轮体和轮架之间的侧隙、轴承和轴座的配合公差、刹车结构的活动行程，这些间隙参数都是按照实际五金加工的公差等级设置的，不会出现建模时装配到位、实际生产时出现干涉装不上的问题。考虑到这个模型主要用于整机组装时的配套装配仿真，建模时重点还原了脚轮的整体安装边界、安装孔位坐标、整体高度、转动时的最大外廓尺寸，

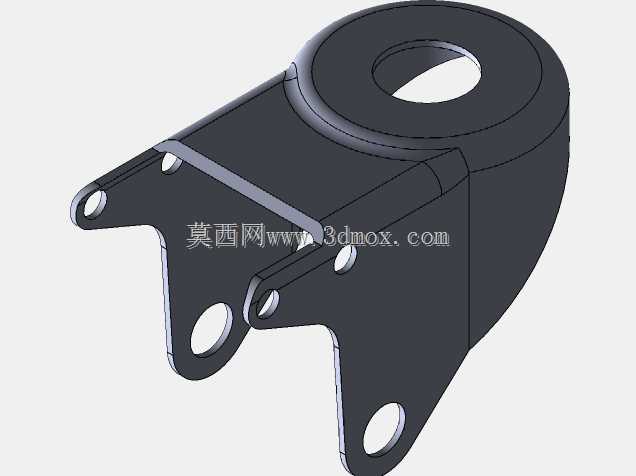

　　方便设计人员在做整机设备、移动工装的底部布局时，直接调用这个模型做干涉检查，确认脚轮安装后和设备底部的其他结构、走线槽、支撑脚不会出现运动干涉，不需要再反复核对脚轮的安装尺寸。轮面的弧度设计也做了针对性优化，轮面和地面的接触宽度经过调整，既保证足够的接触面积降低轮面压强，避免在环氧地坪上留下压痕，也不会因为接触面积过大造成转动阻力升高；轮架采用加厚钢板冲压成型的结构设计，折弯处做了圆角过渡，避免应力集中造成轮架开裂，整体承重能力可以满足多数轻型、中型移动工装的载荷要求。导电性能的实现上，没有采用额外附加导电毛刷的结构，而是通过轮面材质本身的导电性，配合金属轮架、顶部安装法兰和设备底座的金属接触，形成完整的静电泄放通路，这种结构相比附加导电件的设计，没有易损的接触部件，长期使用不会因为导电件磨损、接触不良失去静电泄放能力，可靠性更高。静音设计除了轮面材质的选择，还在轮体和轮轴的配合处做了减震衬套的结构，滚动时的微小振动会被衬套吸收，不会通过轮架传导到设备台面上，避免台面上放置的精密仪器因为振动影响检测精度。
