带多级减速齿轮组的舵机结构

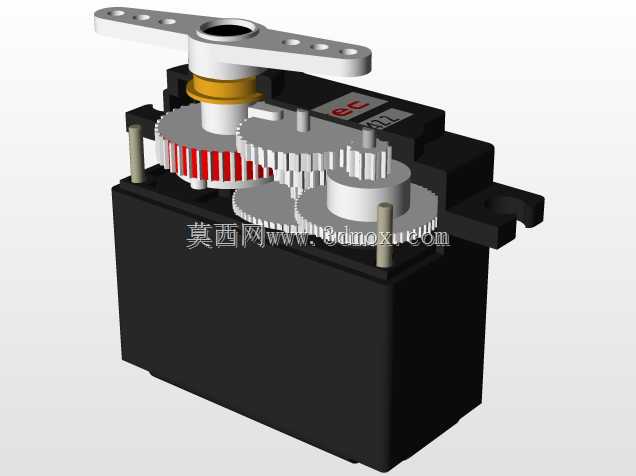

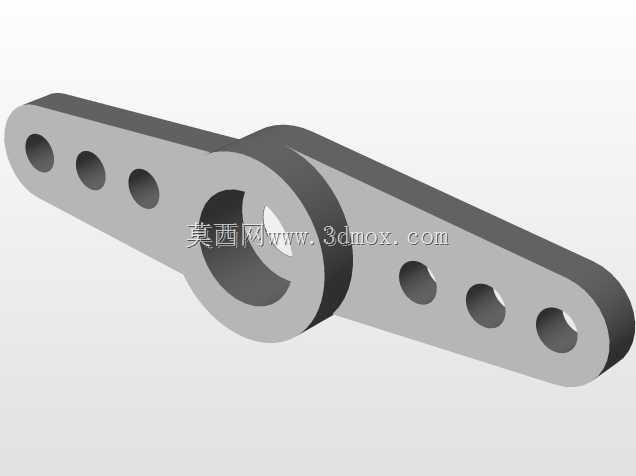

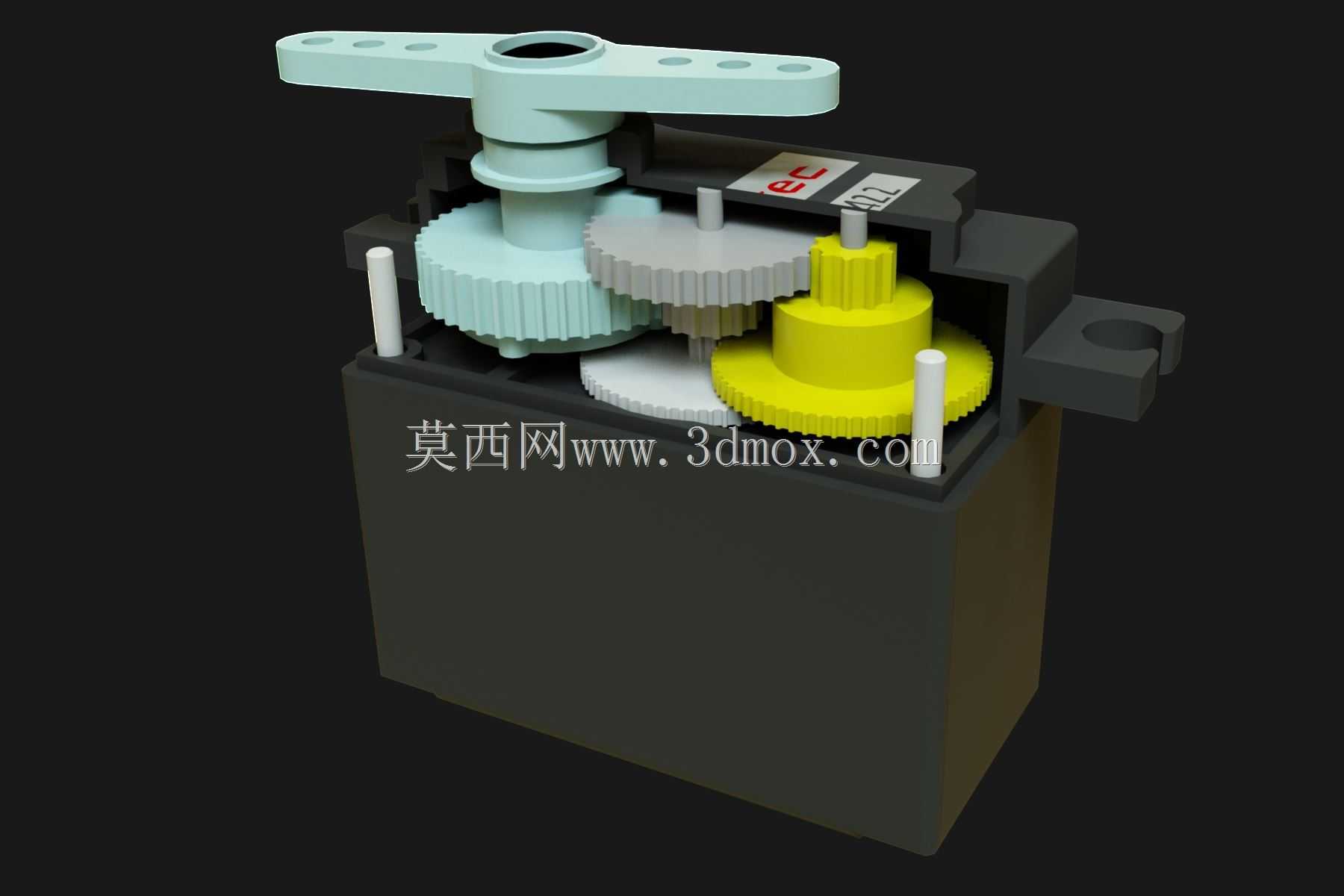

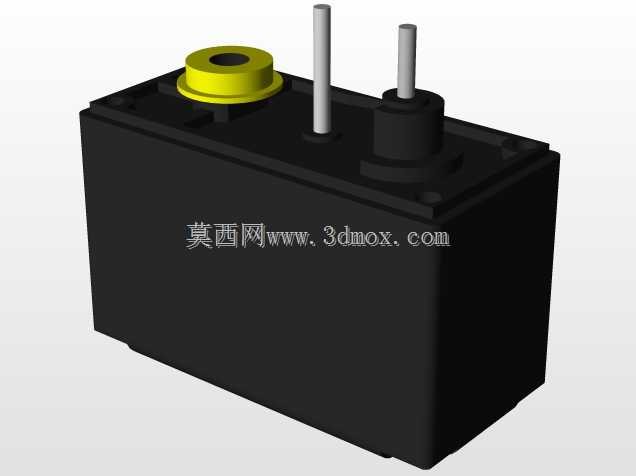

　　这款舵机结构的三维建模，完整还原了小型伺服执行单元的内部传动逻辑，从实际工程应用场景来看，这类结构广泛覆盖航模舵面控制、小型自动化工位角度调节、智能小车转向驱动、机器人关节点位动作等需要精准角度输出的场合，区别于大功率伺服电机的直连驱动，这类小型舵机依靠内置减速组放大输出扭矩，能在有限安装空间内满足低转速大扭矩的角度控制需求。从结构设计思路来看，整个壳体采用上下扣合的矩形腔体结构，腔体内部预留了各级齿轮的安装轴位，输出轴顶端设计带多孔位的摆臂安装法兰，摆臂上的等距孔位适配不同长度的连杆连接需求，可根据实际传动行程选择对应的安装孔位调整传动比，输出轴根部做了轴肩定位结构，避免摆臂受侧向力时出现轴向下窜。

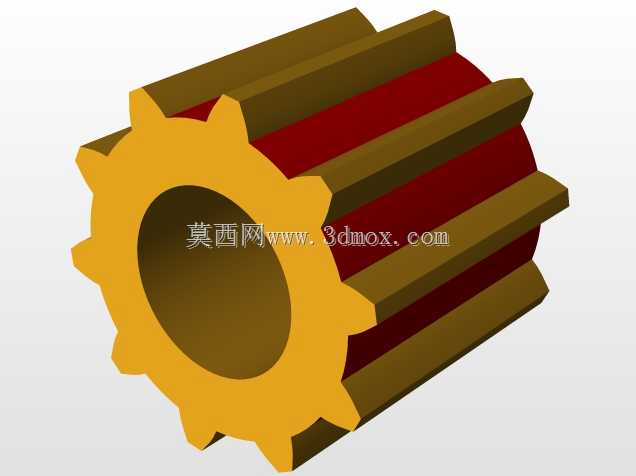

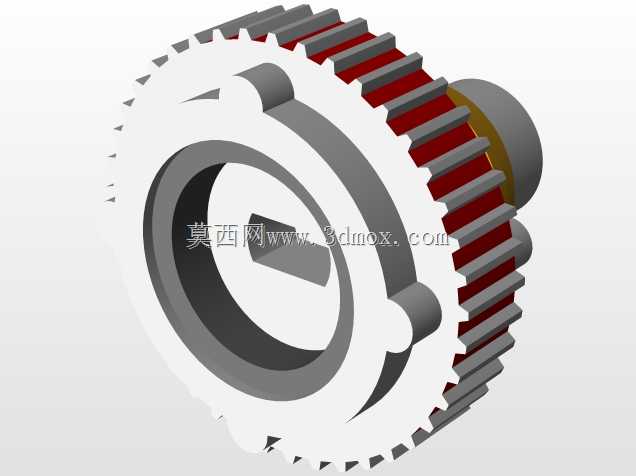

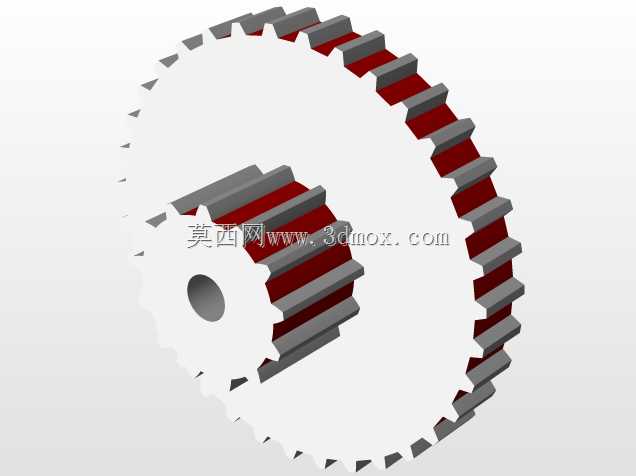

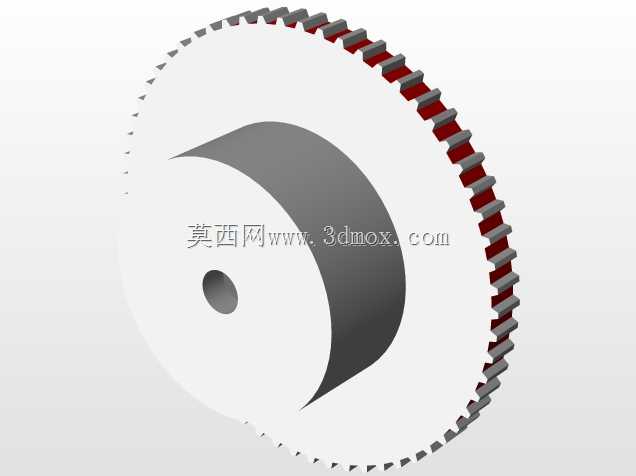

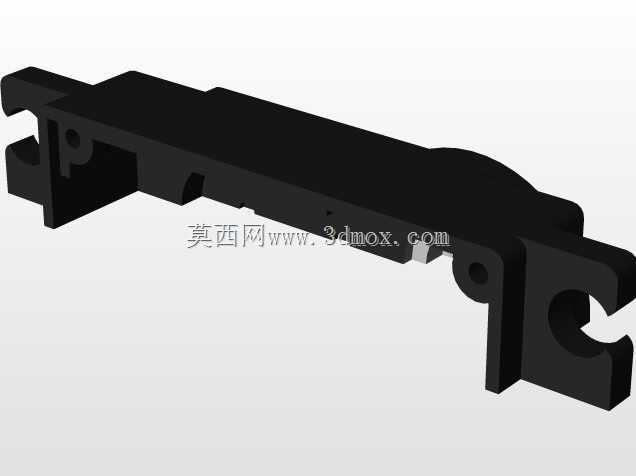

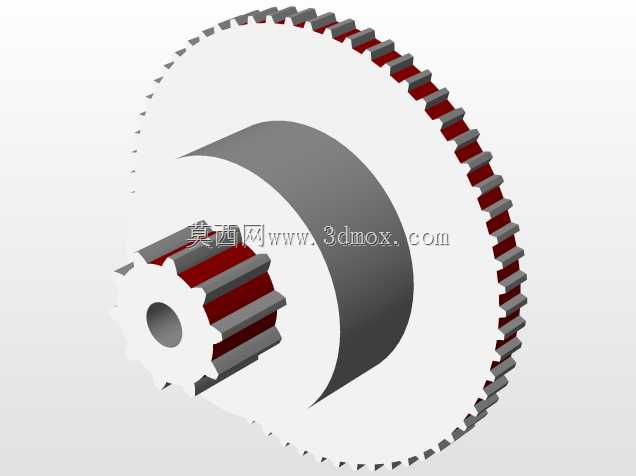

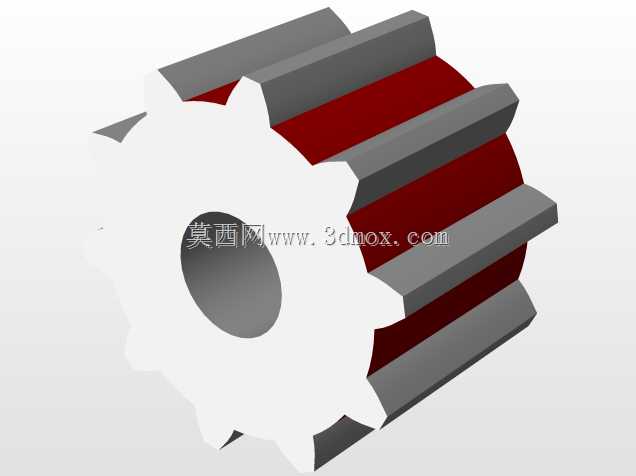

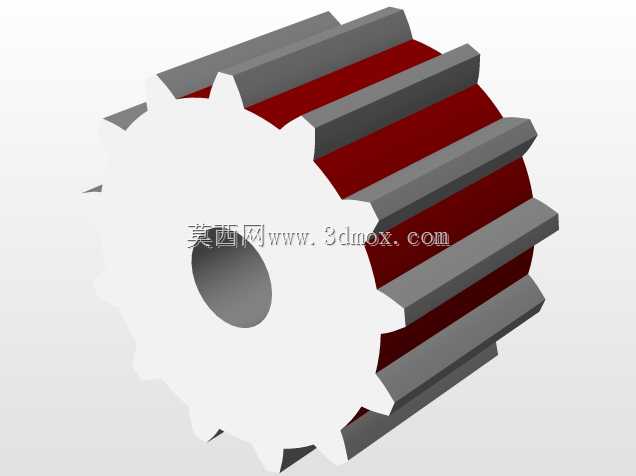

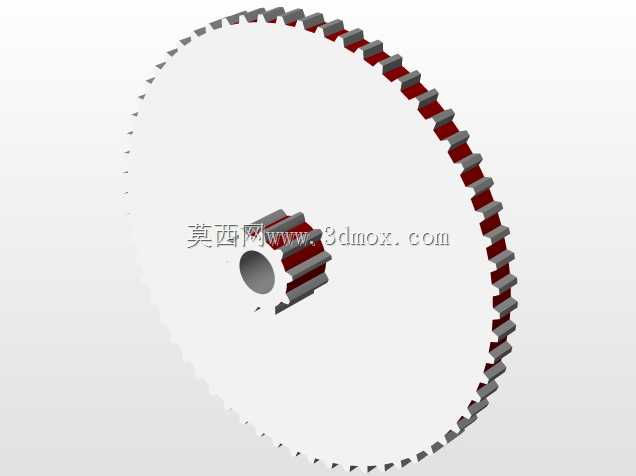

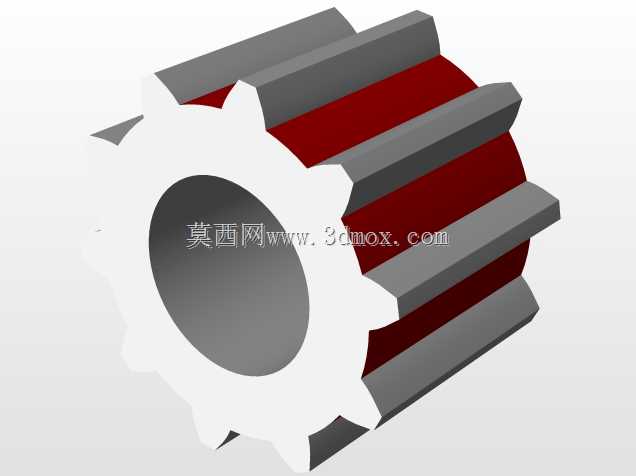

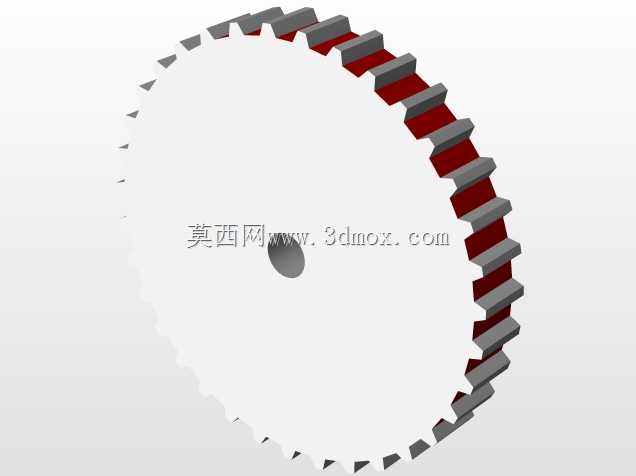

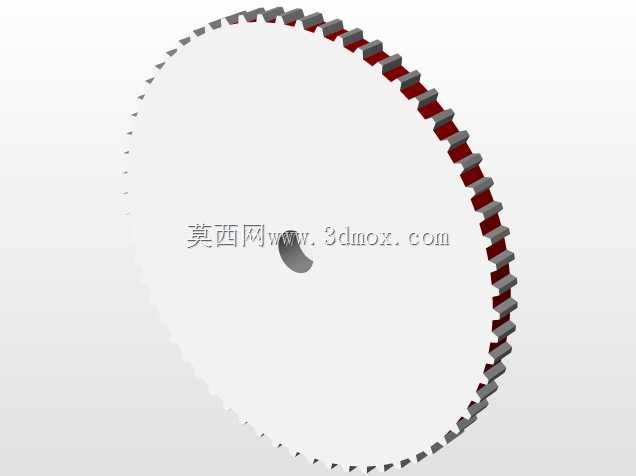

　　内部的多级减速齿轮采用直齿圆柱齿轮布局，从电机输出端的小模数主动齿轮开始，依次经过三级不同齿数的从动齿轮传递扭矩，最终将动力输出到顶端的摆臂轴上，各级齿轮的模数统一适配小型传动的载荷需求，齿轮与安装轴之间预留了合理的转动间隙，既保证传动顺畅无卡滞，又避免间隙过大导致的回程误差超标。齿轮组的排布充分利用壳体内腔的剩余空间，没有额外增加壳体的外形尺寸，各级齿轮的啮合位置做了错位排布，避免相邻齿轮出现运动干涉。从安装边界来看，壳体两侧设计带安装孔的凸耳结构，凸耳上的通孔适配标准M2规格的安装螺丝，可直接固定在设备的安装平面上，壳体的整体外形为规整矩形，安装时不需要预留额外的避让空间，输出轴的中心高度与壳体顶面保持固定尺寸差，

　　方便设计安装座时直接匹配定位。实际使用过程中，这类舵机的输出角度可通过内部电位器反馈实现闭环控制，齿轮组的减速比设计直接决定了输出扭矩的大小，建模过程中对每一级齿轮的齿形、轴孔配合尺寸、安装轴的定位高度都做了精准还原，能直接用于结构验证、安装干涉检查以及传动路径模拟。在做设备选型匹配时，可直接参考该模型的安装孔位尺寸、输出轴高度、摆臂转动范围来设计周边的安装结构，不需要反复测绘实物尺寸，齿轮组的传动比参数也可直接用于扭矩换算，评估该执行单元是否满足工位的载荷需求。壳体内部的齿轮安装轴采用压入式固定在底壳上，轴的长度刚好支撑对应齿轮的厚度，顶端不会与上壳发生干涉，上壳与底壳的扣合面做了止口定位结构，装配时能快速对齐位置，保证各轴位的同轴度符合传动要求。输出轴与壳体之间预留了转动间隙，同时设计了简易的轴向限位结构，避免输出轴在受向外拉力时从壳体中脱出，摆臂与输出轴之间采用扁位配合，传递扭矩时不会出现相对打滑，保证角度控制的精度。
