复古阀杆式蒸汽机机械结构三维建模

　　这款阀杆式蒸汽机的三维建模还原了早期往复式动力机械的核心传动逻辑，在复古动力设备复刻、机械原理教学演示、工业文创展品开发等场景中都有实际应用价值。从结构设计来看，模型完整复现了阀杆配气机构、活塞传动组件、机架支撑结构与装饰性外观构件的配合关系，所有运动副的连接边界都按照实际机械装配公差预留了合理间隙，避免运动仿真过程中出现构件干涉问题。

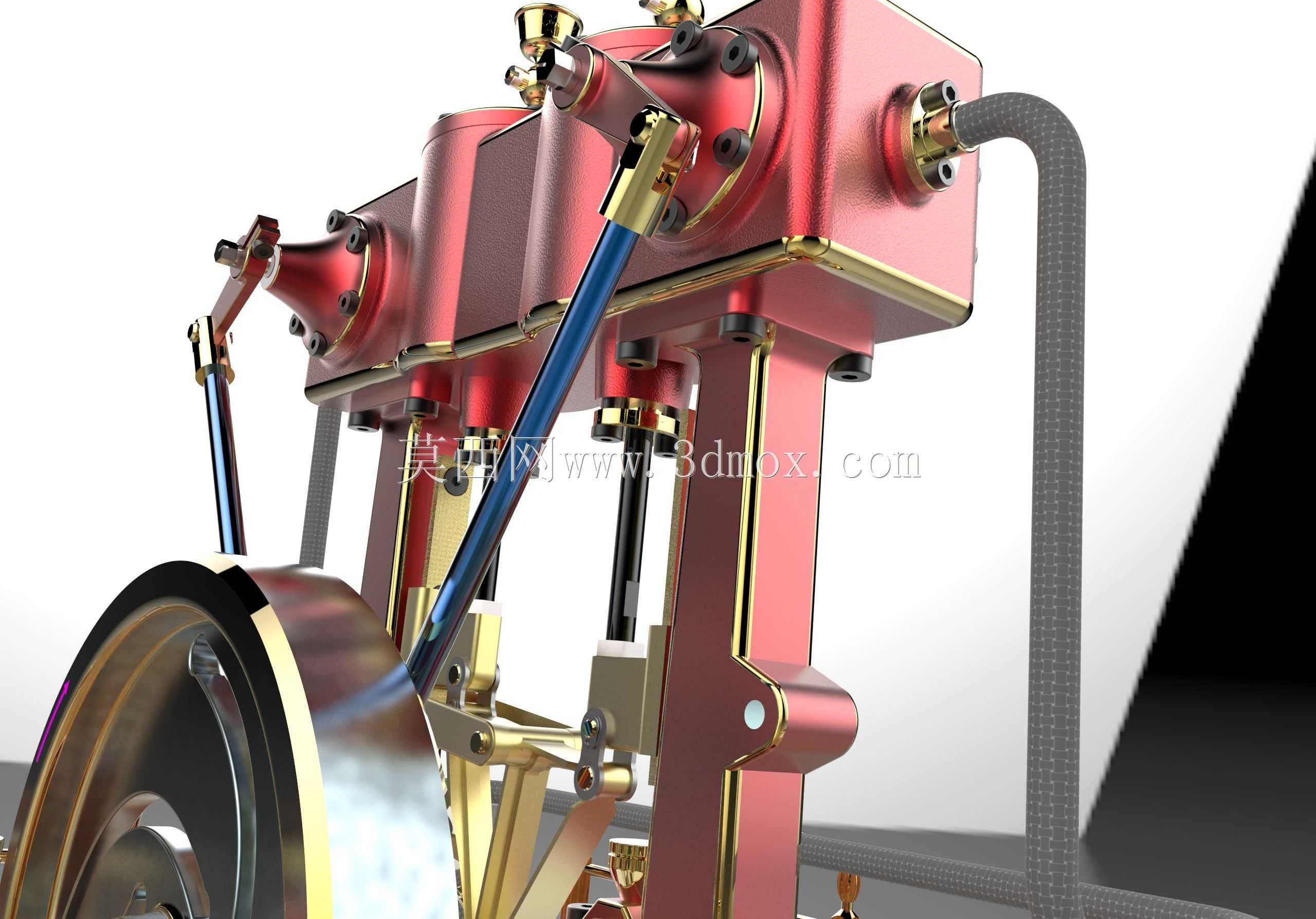

　　建模过程中优先梳理了动力传递的核心路径：蒸汽进入气缸后推动活塞做往复直线运动，通过十字头结构将动力传导至连杆，再由连杆带动曲轴完成旋转运动输出，而阀杆组件则通过与曲轴的联动配合，精准控制进排气口的开闭时序，保证整个动力循环的连续稳定。模型中对配气阀杆的行程做了精准匹配，阀杆的升降位移与曲轴转角的对应关系完全符合老式蒸汽机的配气相位要求，不会出现进排气时序错乱导致的动力输出中断问题。

　　从安装边界来看，整个动力单元的支撑机架采用一体化铸造结构的建模逻辑，底部安装面预留了标准的螺栓固定孔位，孔位间距按照通用小型动力设备的安装规范设置，可直接适配现有教学台架、复古动力展品底座的安装尺寸，不需要额外做安装位的二次修改。外露的传动杆件全部做了安全防护距离的预留，旋转运动构件与固定机架之间的间隙满足实际设备的安全操作要求，不会出现运动过程中构件剐蹭机架的问题。

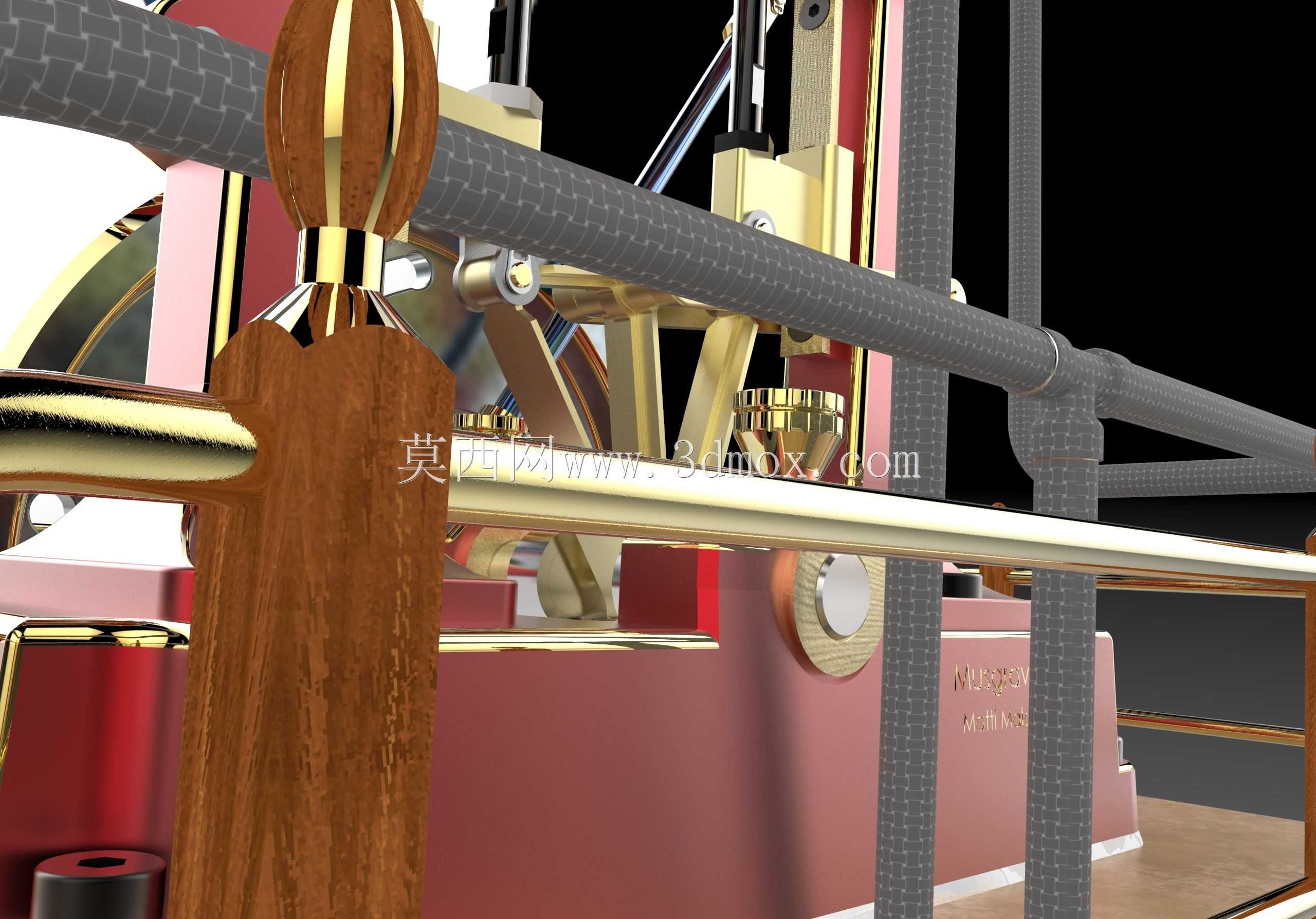

　　外观构件的建模兼顾了复古质感与结构合理性，木质扶手构件与金属管路的连接位置做了嵌合式结构设计，金属装饰件的固定凸台完全隐藏在木质构件的安装槽内，既保证了外观的整体性，也符合老式机械设备的实际装配工艺。金属管路的走向完全匹配蒸汽输送的流道要求，管路弯折半径满足蒸汽输送的阻力要求，没有出现过小弯折导致的流道堵塞问题，管路与阀体的连接位置全部采用标准管螺纹接口的建模方式，可直接对接通用蒸汽管路接头。

　　模型中所有运动构件的材质属性都按照实际设备做了区分，气缸内壁、活塞环、阀杆密封面等摩擦副位置的构件按照耐磨金属材质设置参数，机架、管路等固定构件按照铸铁、黄铜等传统蒸汽机常用材质做了结构厚度匹配，承压构件的壁厚完全满足低压蒸汽工作环境下的强度要求，不会出现壁厚不足导致的结构变形问题。支撑脚的位置分布经过重心校核，整个设备运转过程中重心始终落在支撑脚围成的区域内，即使在最高转速工况下也不会出现设备倾覆的问题。

　　针对教学演示场景的使用需求，模型将所有装配关系做了层级化梳理，可直接拆解为气缸组件、阀杆配气组件、曲轴连杆组件、机架支撑组件、外观装饰组件五个独立模块，每个模块的零件都保留了完整的装配约束关系，方便在教学过程中逐层拆解展示内部结构，也便于后续针对单个构件做结构优化或者3D打印复刻。外露的操作手柄位置按照人体工程学要求设置了操作距离，手动盘车操作时不需要探身到设备运动区域内，操作安全性有足够保障。
