工程作业用轮式装载作业设备结构设计

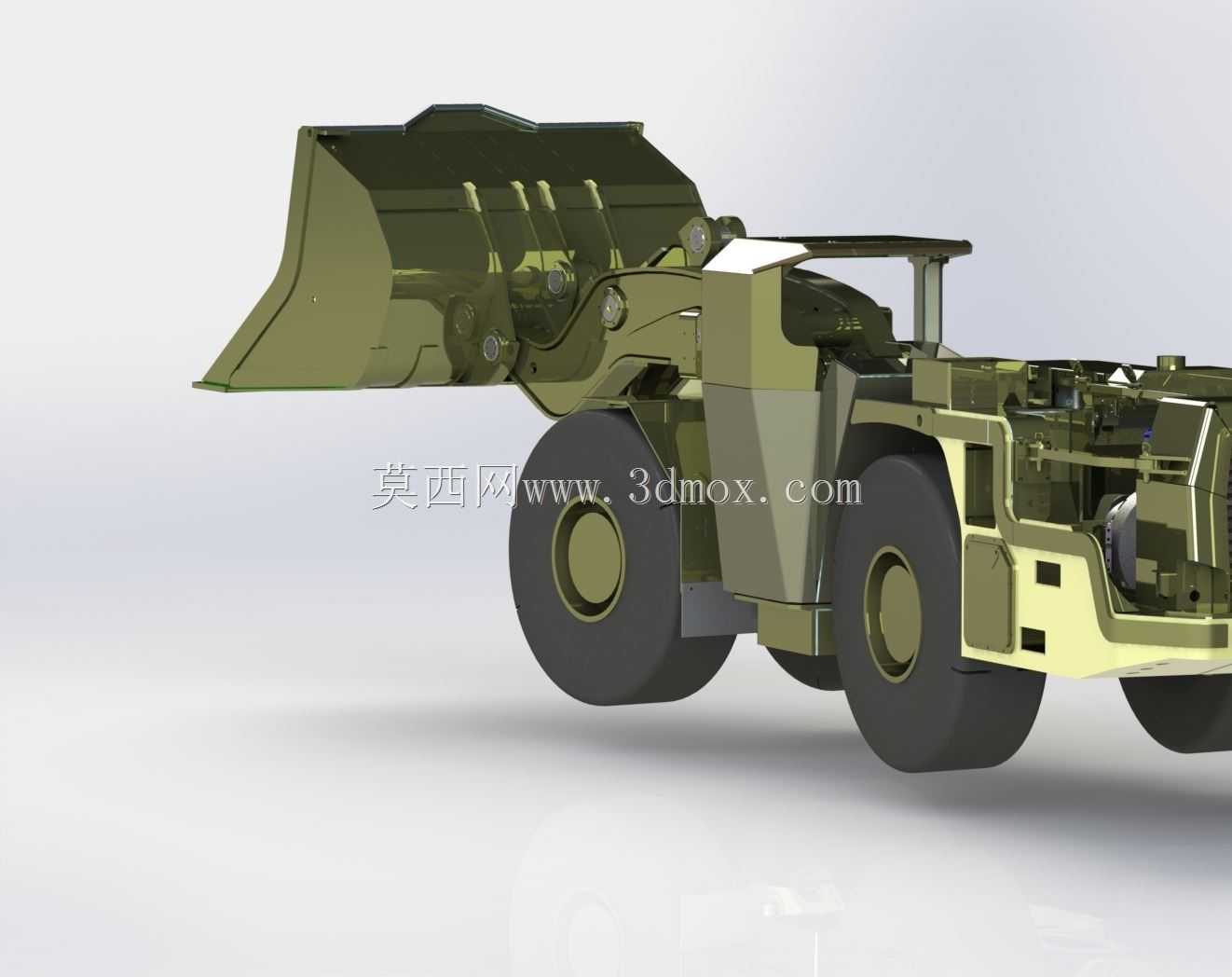

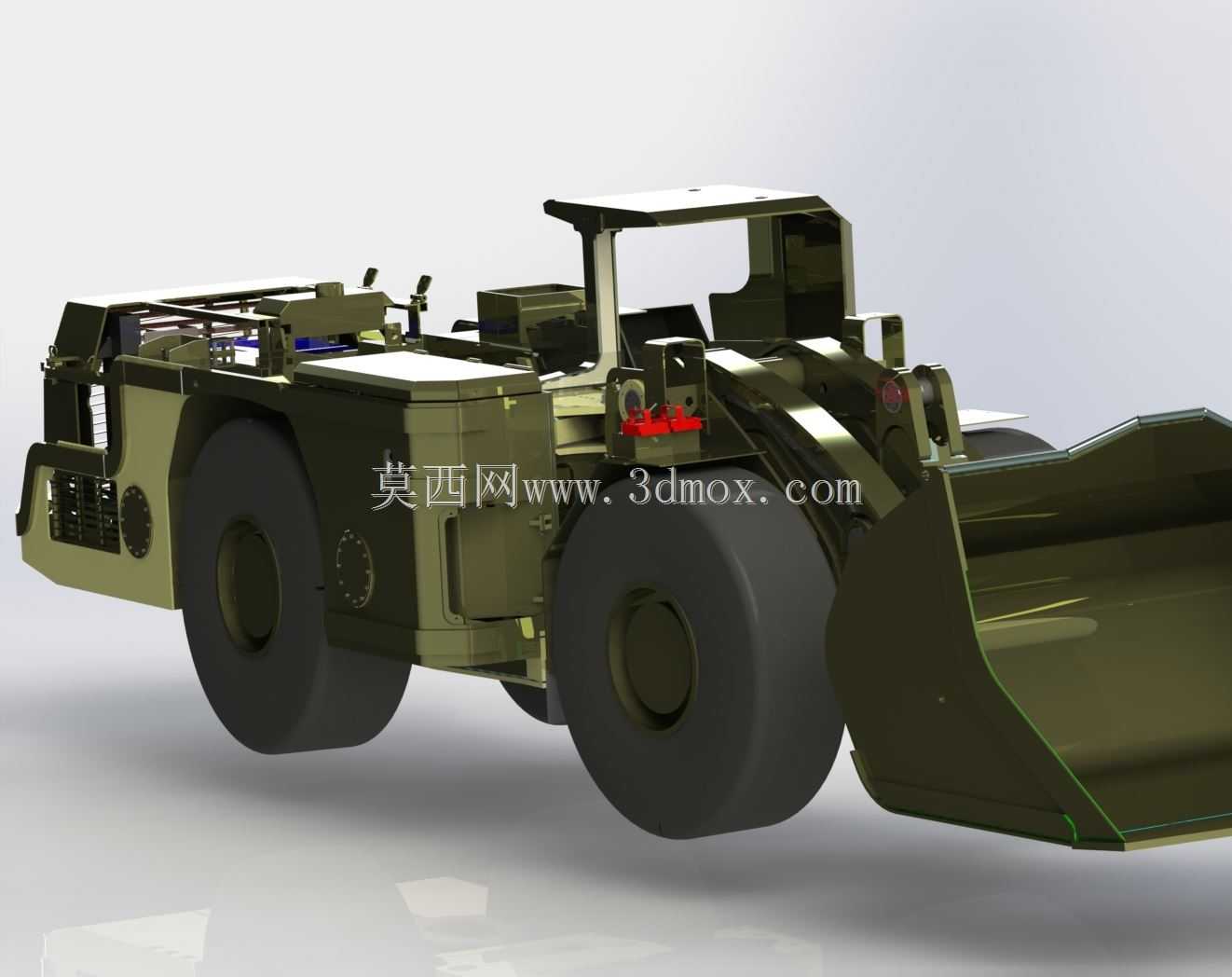

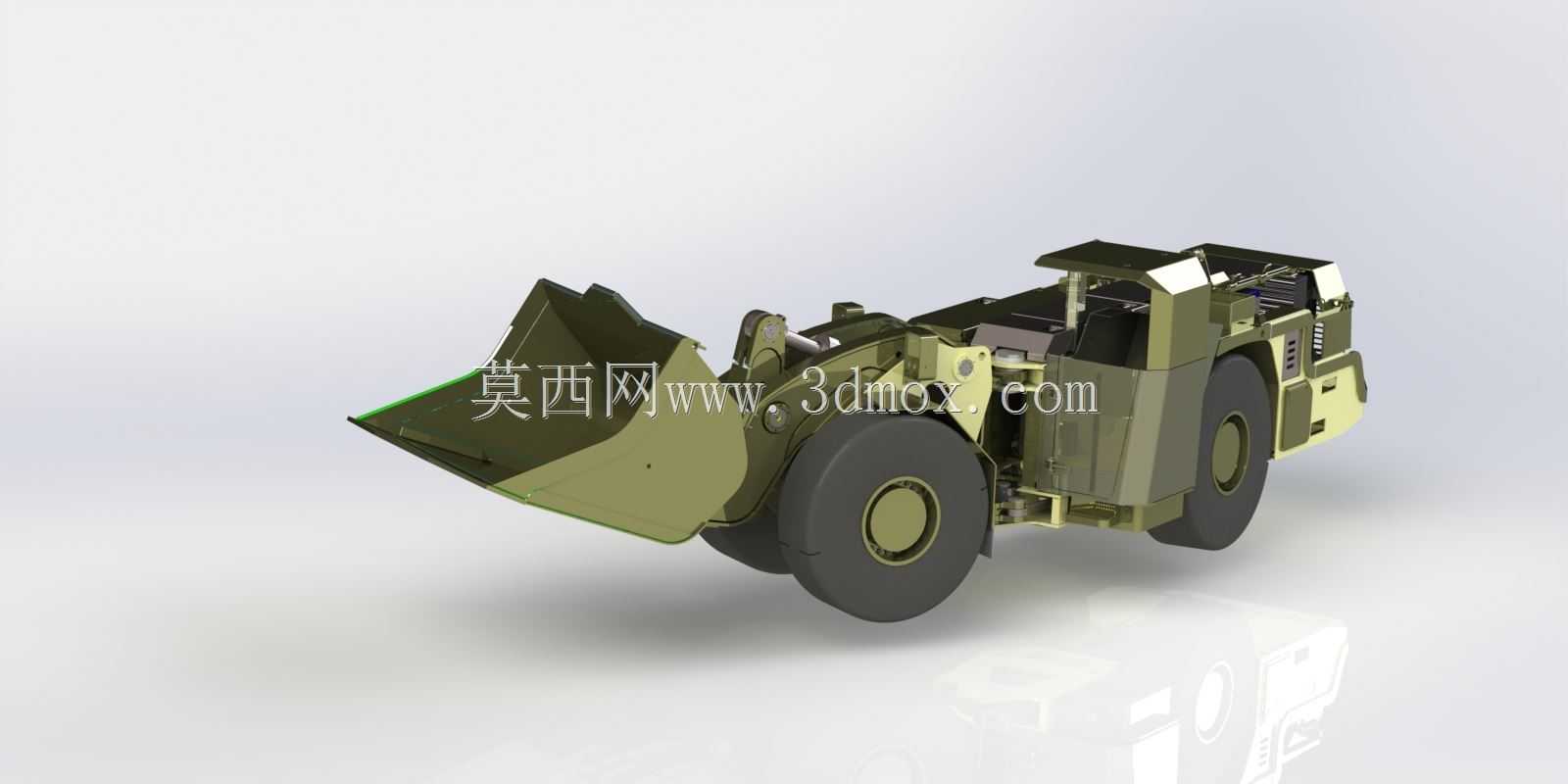

　　这款装载作业设备的三维结构设计，核心围绕散料装卸、短距转运、场地整平这类工程场景的实际需求搭建，日常可适配矿山剥离、基建土方倒运、厂区散料堆存、市政工程清障等多类作业工况，能完成砂石、土壤、矿渣、建筑垃圾等不同密度散状物料的铲取、举升、卸料动作，也可通过更换属具完成轻度推平、重物抬升、路面破碎等拓展作业，是工程现场通用性极强的作业单元。从结构设计逻辑来看，整体采用前后车架铰接的布局思路，前车架承载动臂、摇臂、铲斗组成的工作装置，后车架布置动力舱、驾驶室、配重及后轮驱动组件，铰接点位置的选取经过多轮运动仿真验证，既保证转向时的最小转弯半径适配狭窄场地作业需求，也避免转向过程中前后车架出现运动干涉，同时铰接处的铰接销、

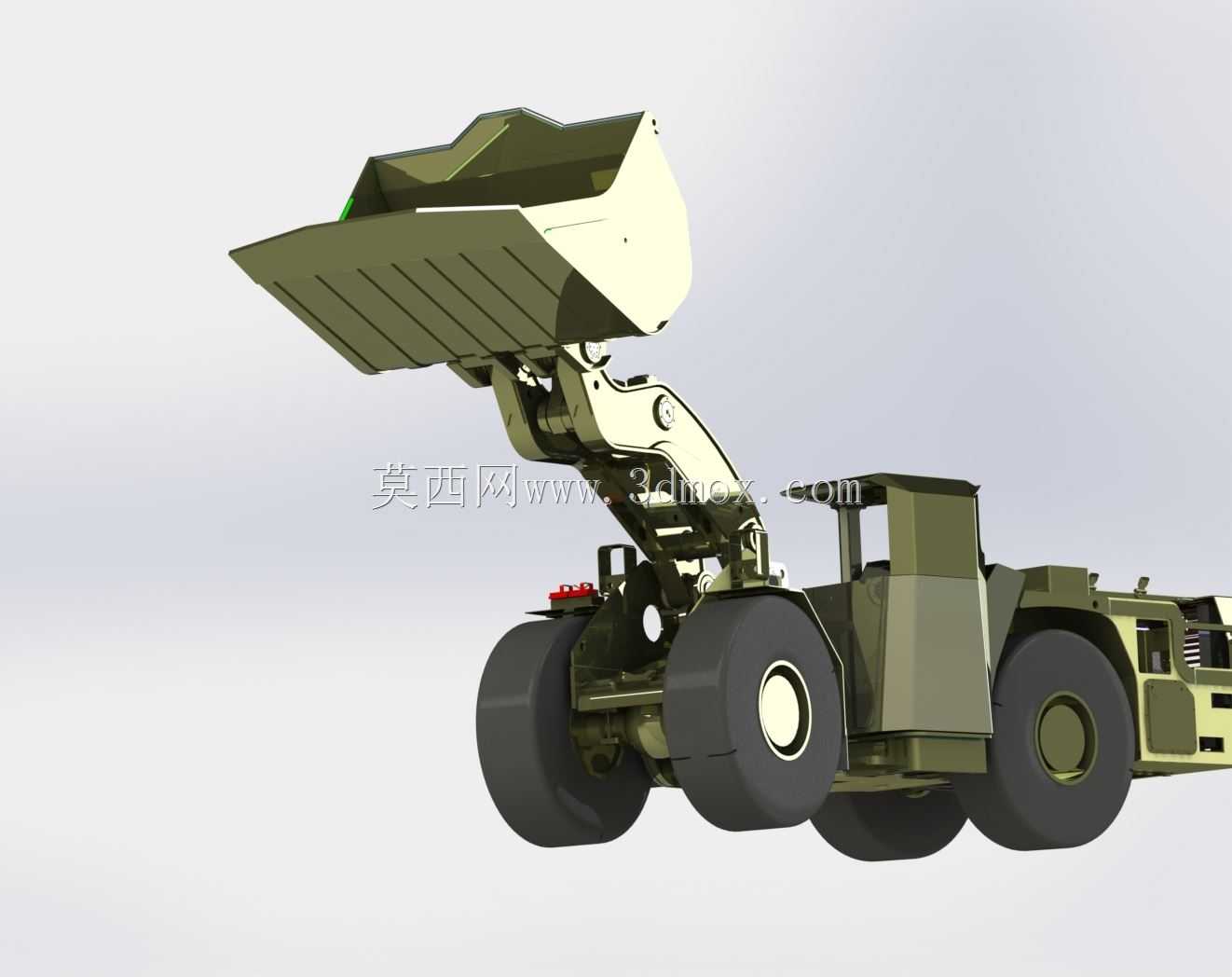

　　关节轴承的安装位预留了足够的润滑通道与密封结构安装空间，降低后期运维的拆装难度。工作装置部分采用反转六连杆机构，该机构的传动比经过反复调校，铲斗在举升全过程中能保持接近水平的收斗角度，避免举升过程中物料洒落，同时在最高卸料位置时，铲斗的卸料角度能达到45度以上，保证粘性物料也能顺利卸出，不会出现斗内积料的问题；动臂的截面采用变截面箱型结构，在受力集中的动臂与车架铰接点、动臂与摇臂铰接点、动臂油缸安装座位置做了局部加厚与加强筋布置，兼顾结构强度与整机重量控制，避免不必要的材料冗余带来的能耗上升。行走系统的设计匹配了作业场景的通过性需求，轮距与轴距的参数选取平衡了作业稳定性与场地适配性，轮胎安装位的轮边减速结构、

　　制动组件的安装边界都做了明确的结构预留，保证后续零部件选型时不会出现装配冲突；驾驶室的框架结构采用防滚架设计思路，视野开口的位置经过人机工程校核，操作人员坐在驾驶位时，能清晰观察到铲斗刃口的作业位置、前轮的行进轨迹以及后方配重的边界，减少作业过程中的视觉盲区。整机的外形尺寸边界在设计时做了严格的约束，总长度控制在满足常规平板运输车辆装载的范围内，总宽度满足二级公路通行的尺寸要求，作业状态下的最大举升高度适配常规自卸卡车的货厢高度，保证卸料时的高度差足够，不会出现物料撒落到货厢外侧的问题；最小离地间隙的参数选取考虑了非铺装路面的通过需求，能覆盖碎石路面、松软土面等常见作业场地的通行要求，避免底盘部件被路面凸起剐蹭。

　　液压管路的布置沿着车架内侧的走线槽排布，所有管路的固定点间距都做了规范设置，避免作业过程中管路振动产生磨损，同时管路接头的位置预留了足够的操作空间，方便后期更换密封件或者检修管路；燃油箱、液压油箱的布置位置靠近整机重心位置，避免油量变化对整机前后配重平衡产生过大影响，油箱的加油口位置设置在站在地面即可操作的高度，不需要攀爬设备就能完成日常补油作业。铲斗的刃口部分做了可更换斗齿的安装结构，斗齿与斗体采用螺栓连接，当斗齿磨损后可以单独更换，不需要整体更换铲斗，降低后期使用成本；铲斗侧刃的位置也做了耐磨衬板的安装位预留，针对高磨损作业场景可以加装耐磨衬板延长铲斗使用寿命。整机的维护保养点位都做了可达性设计，机油滤芯、柴油滤芯、液压油滤芯的安装位置都在侧开式维护舱门的覆盖范围内，打开舱门站在地面即可完成滤芯更换作业，不需要拆解其他外围结构件；铰接点的润滑注油嘴都引到了便于操作的位置，日常打黄油保养时不需要探身到设备缝隙内部操作。
