简化结构光束引擎格里束连杆机构

　　这套连杆动力机构的核心设计逻辑，是在保留光束引擎原有动力输出特性的基础上，对整体零件数量做了系统性精简，所有结构尺寸均采用SI单位制进行参数化定义，适配常规桌面级动力演示装置、小型蒸汽动力实验台的安装需求。从实际应用场景来看，这类精简结构的光束动力机构，多用于教学演示场景下的动力原理展示，也可作为小型蒸汽动力装置的核心动力输出单元，适配低转速、大扭矩的动力输出需求，相比同功率等级的常规曲柄连杆机构，其运行过程中活塞杆的径向偏移量被控制在极小范围内，能够有效降低活塞与缸壁之间的偏磨损耗，延长密封组件的使用寿命。

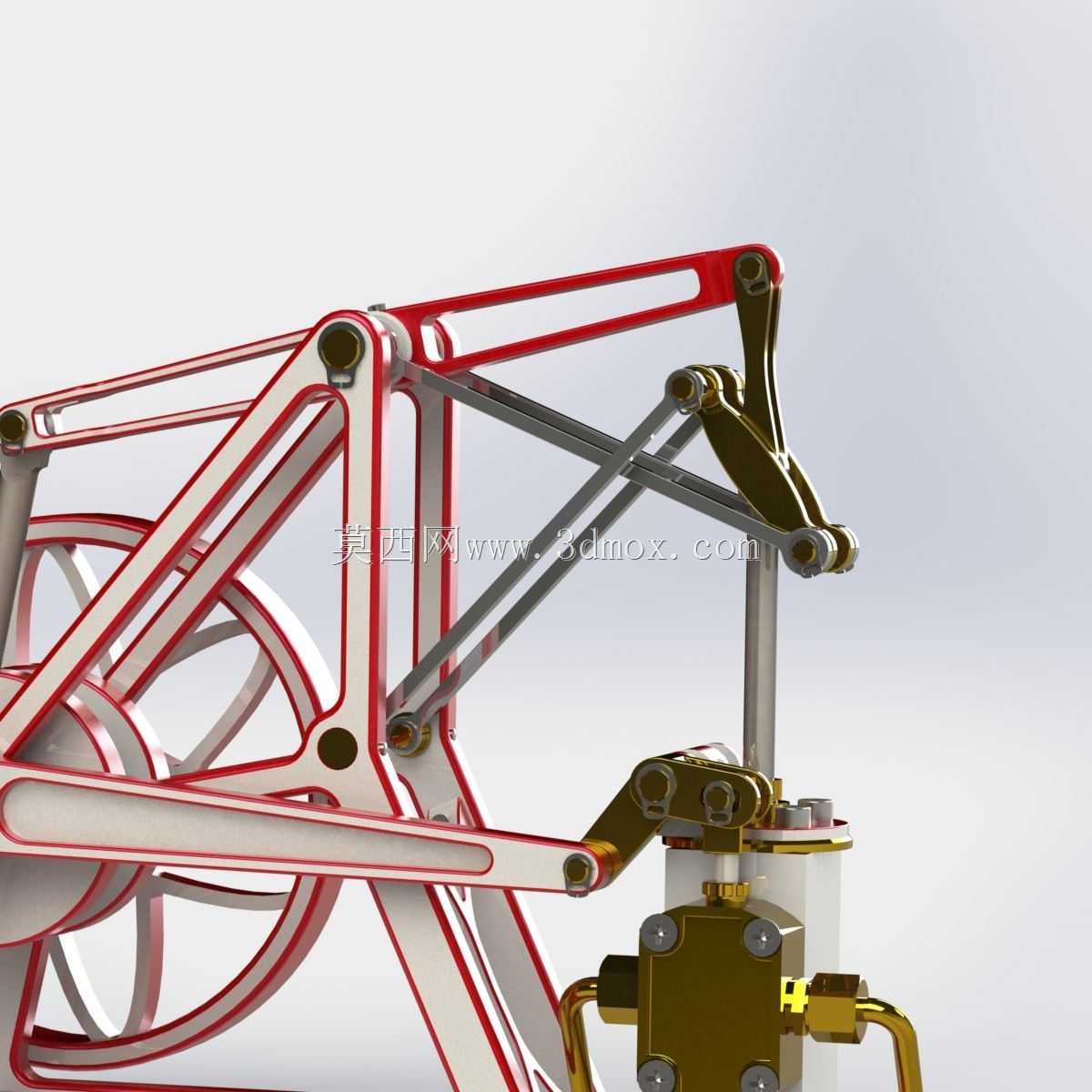

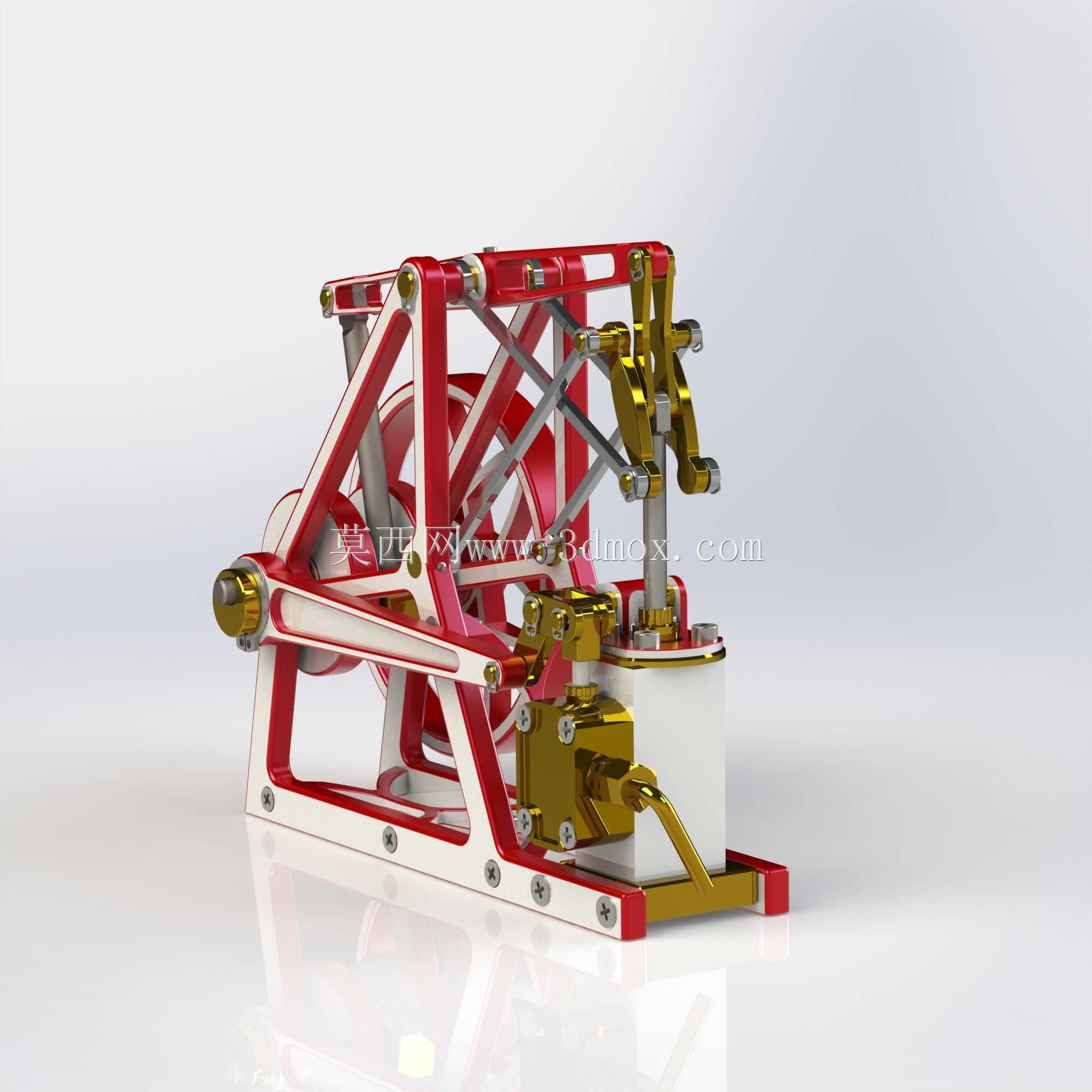

　　结构设计层面，整套机构对传统光束引擎的气门连杆系统做了替换优化，采用Sepytchev型连杆约束结构来保持活塞杆的垂直运动轨迹，省去了原有结构中多组辅助导向滑块与支撑轴套，在保证运动精度的前提下，将整机的零件总数压缩了近三成，既降低了加工装配的复杂度，也减少了运行过程中需要定期润滑维护的运动副节点。从安装边界来看，整套机构的安装基准面为底部缸体的下安装平面，四个安装孔位呈矩形分布，适配常规小型动力实验台的安装孔距，整体横向最大外缘由摆臂的运动极限位置决定，设计时已经预留了足够的安全间隙，不会出现运动过程中与周边安装架干涉的问题；纵向安装尺寸从缸体底部到摆臂最高运动点位的距离，适配常规透明防护罩的内部高度，方便做封闭运行演示。

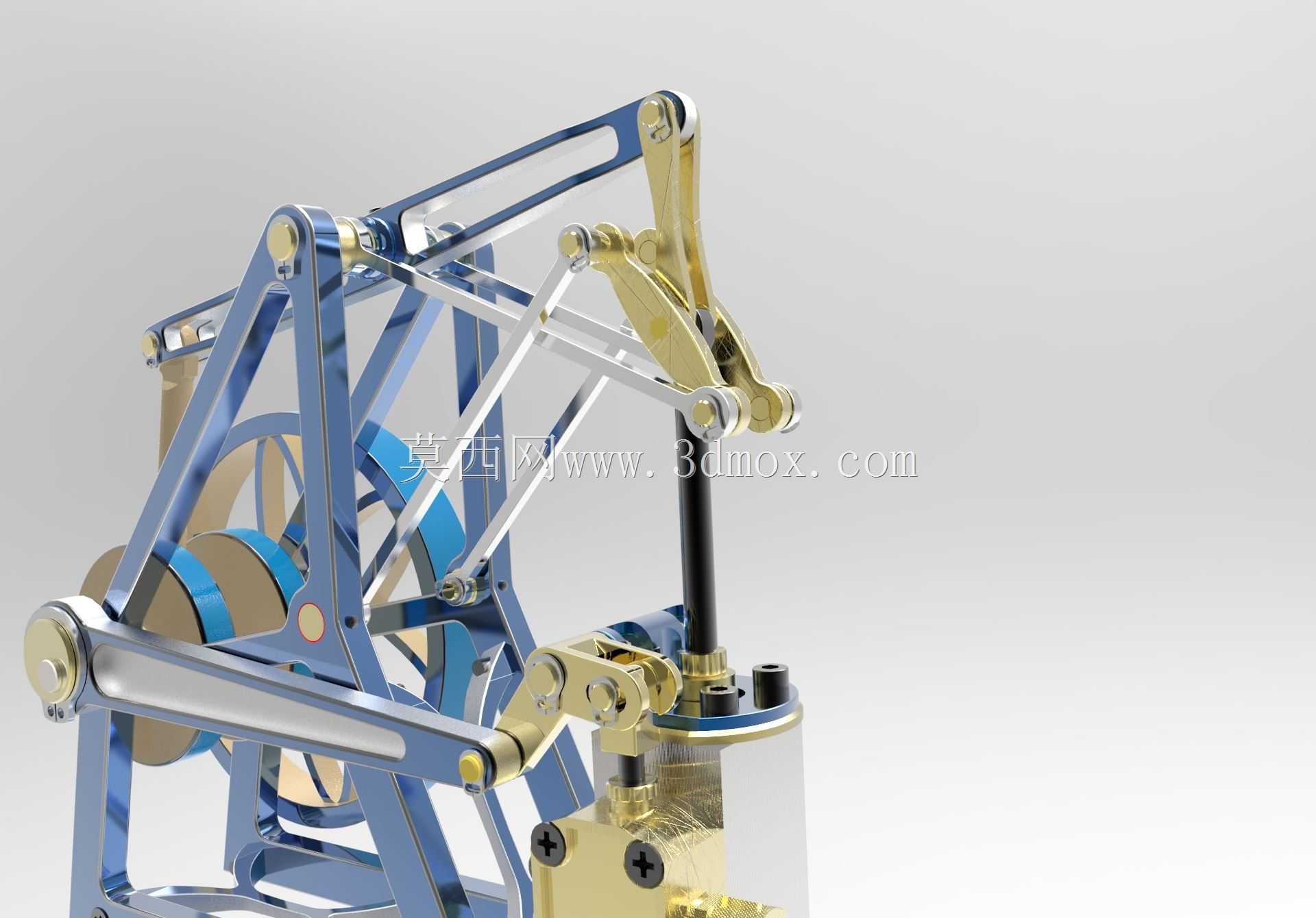

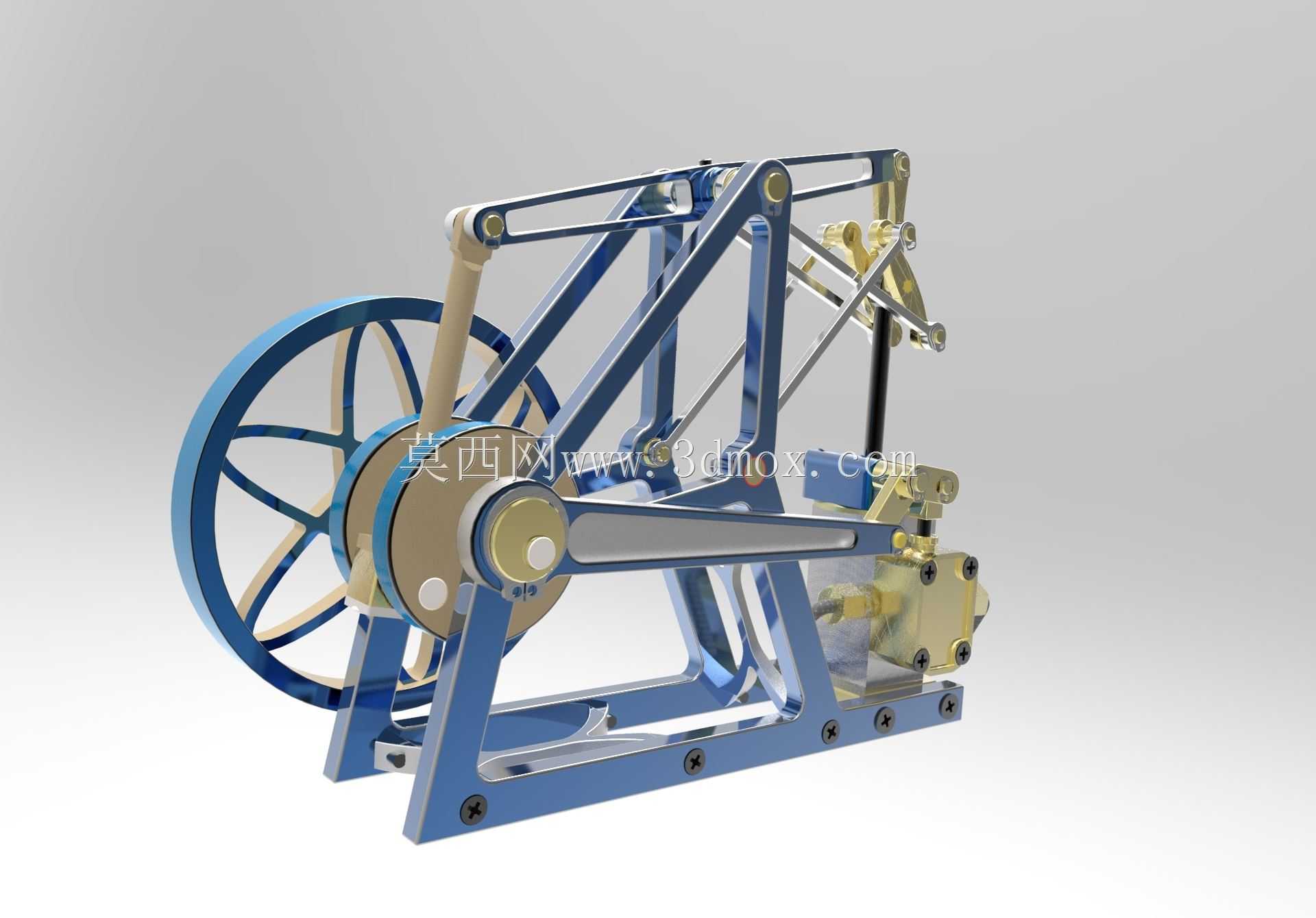

　　功能特性上，这套机构的动力输入为缸体内活塞的直线往复运动，通过中部的三角摇臂结构将直线动力转化为曲柄轴的旋转输出，摇臂与各连杆之间的铰接点均采用小间隙配合的销轴连接，配合黄铜材质的铰接衬套，能够在无强制润滑的条件下长时间低阻力运行。蓝色的结构支撑件采用框架式镂空设计，在保证整体结构刚度的前提下降低了整机自重，所有受力较大的连杆、曲柄部件均做了等强度优化，在运动过程中应力集中区域的安全系数满足长期运行要求。实际装配过程中，需要注意曲柄轴与支撑座的同轴度公差控制在0.02mm以内，否则会出现运行卡滞、动力损耗增大的问题；活塞杆与缸盖导向套的配合间隙控制在0.01-0.03mm区间，既保证运动顺畅，也能减少蒸汽泄漏量。

　　从运动仿真的实际验证结果来看，整套机构在额定运行转速下，活塞杆的径向跳动量不超过0.05mm，完全满足活塞密封件的运行工况要求，各运动副的接触应力均处于材料许用应力范围内，不会出现过早疲劳失效的问题。相比传统的光束引擎结构，这套精简设计的机构对加工精度的容忍度更高，普通的铣削、钻削设备即可完成所有非标准零件的加工，不需要专用的工装夹具，非常适合个人爱好者、教学实验场景下的自制装配，也可作为小型蒸汽动力模型的核心动力单元使用。
