美国海军莫尼特号舰船蒸汽动力装置

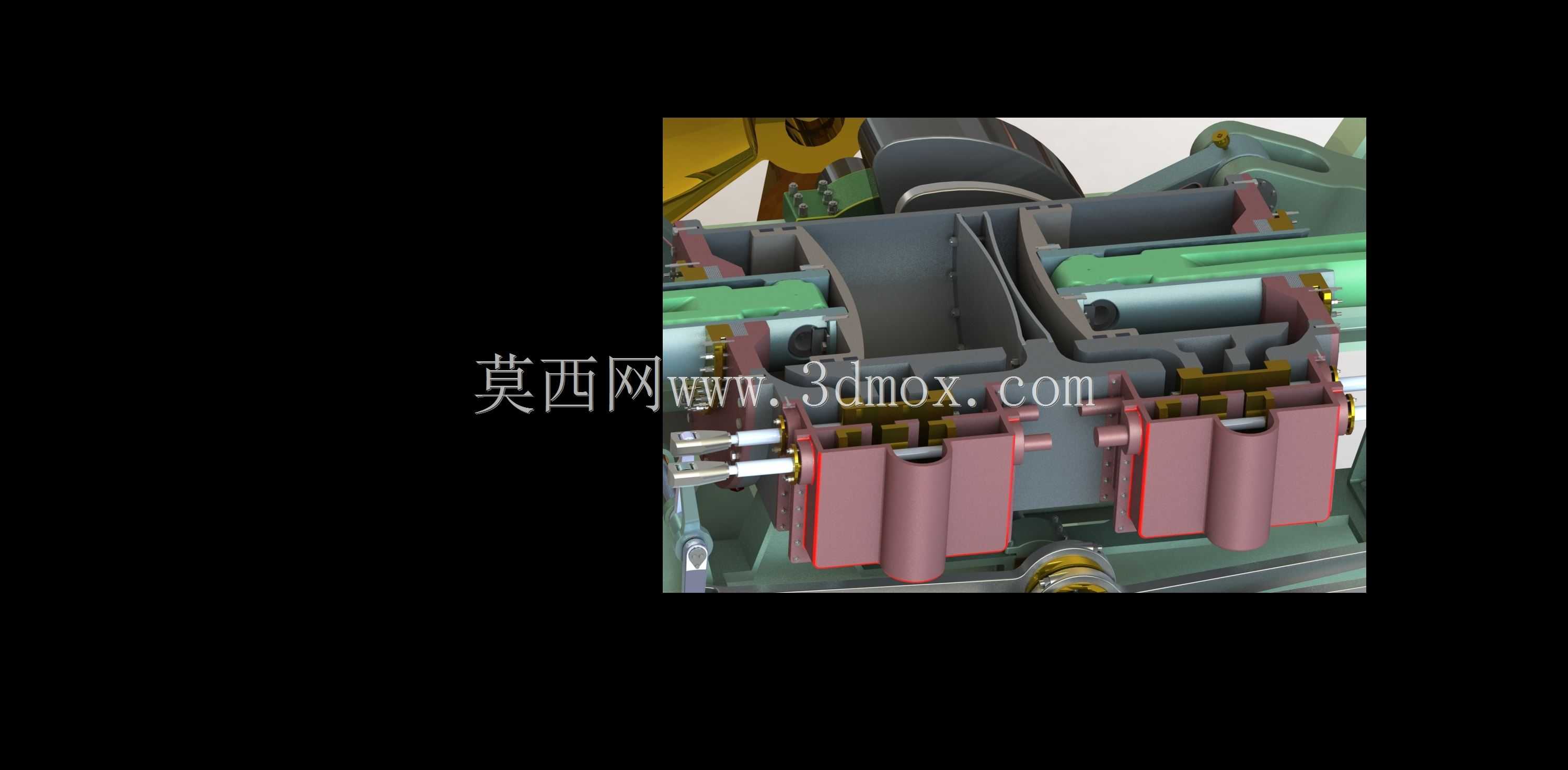

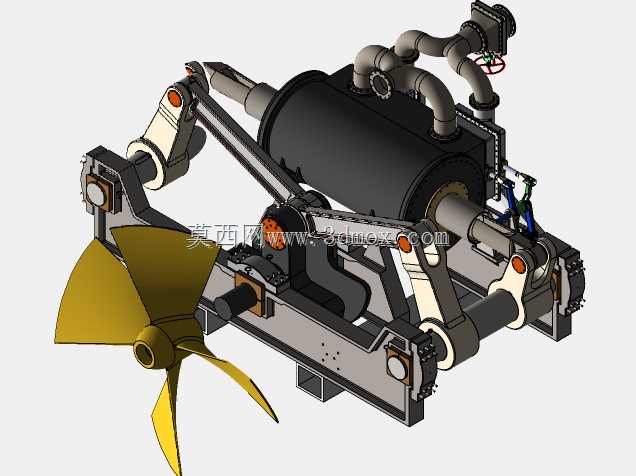

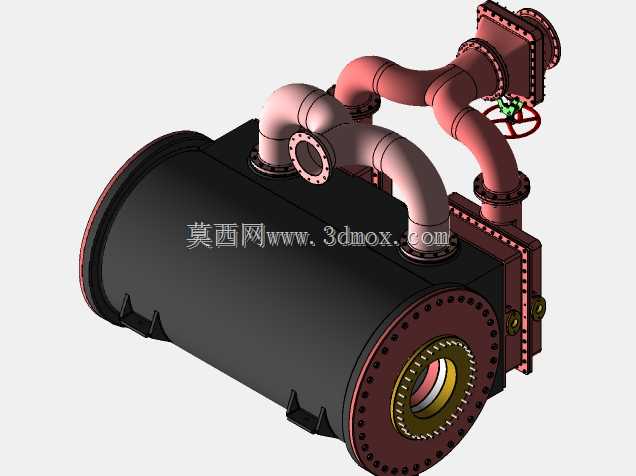

　　这套蒸汽动力装置的三维结构还原，核心围绕早期铁甲舰的舷侧动力输出需求搭建，整套结构的安装边界完全适配浅吃水铁甲舰的舱内空间布局，横向主轴的伸出端直接对接舷侧明轮驱动结构，无需额外增设过长的传动换向组件，能在狭窄的机舱空间内完成动力从热能到机械能的转换输出。从结构设计逻辑来看，整套装置采用卧式汽缸布局，区别于立式蒸汽机的高度占用优势，卧式结构能将整机重心压低，适配当时铁甲舰低干舷、稳性要求高的船体设计，汽缸本体的铸铁外壳做了加厚的加强筋结构，能承受低压饱和蒸汽的持续冲压，进汽管路采用大曲率弯管布局，减少蒸汽输送过程中的压损，同时避免管路热胀冷缩产生的应力集中，管路接口处采用法兰加密封填料的结构，符合19世纪中期舰船动力的密封工艺特征。

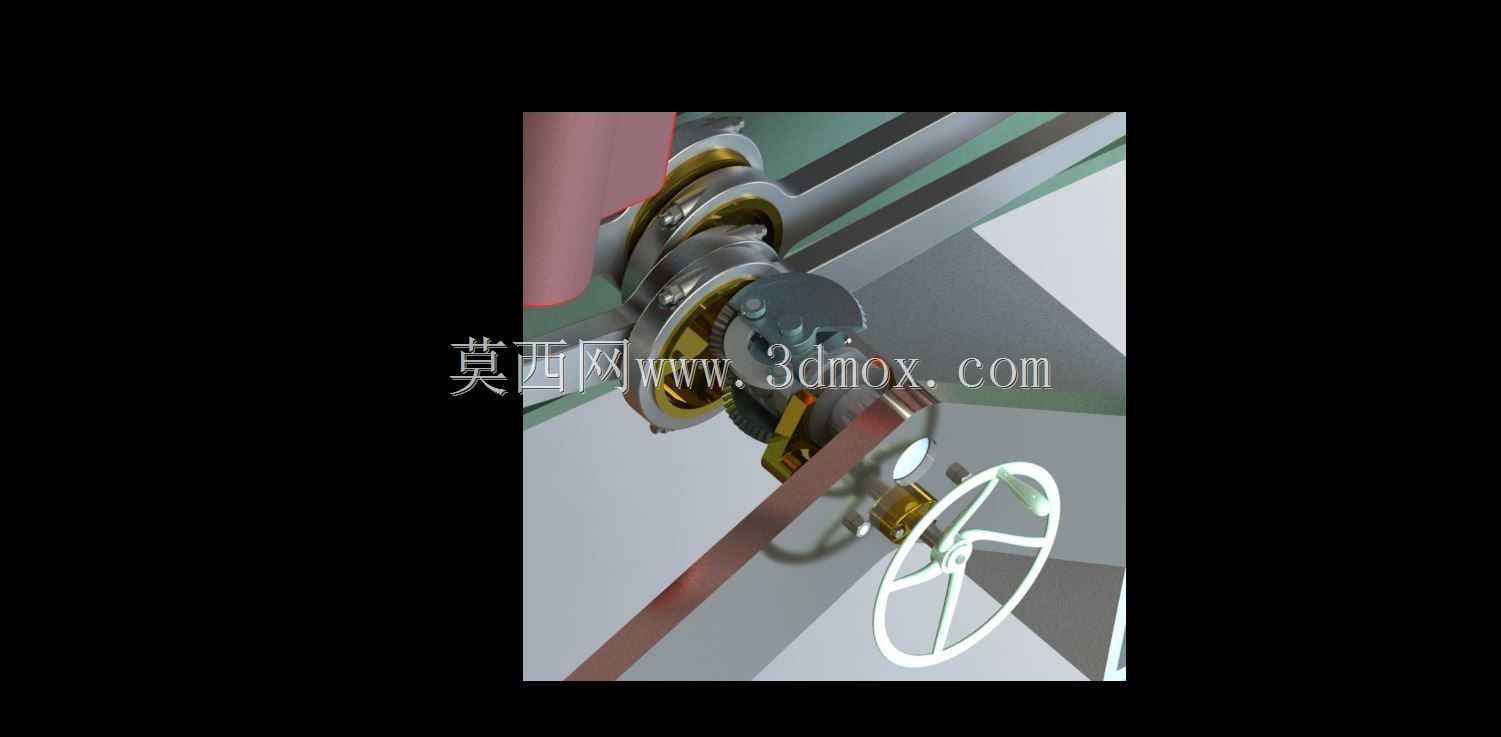

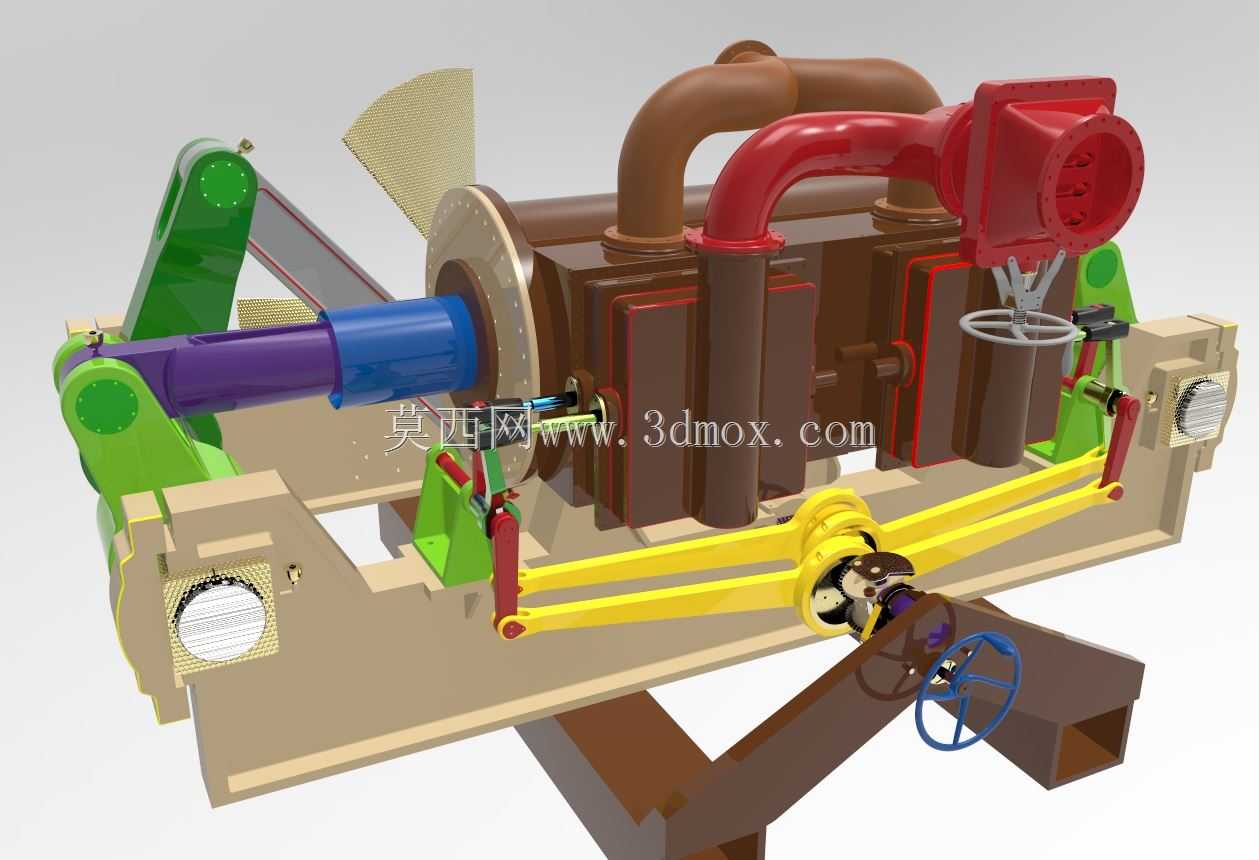

　　整套动力的输出端除了对接明轮驱动轴，还通过连杆结构分出动力支路，驱动舰上的辅助通风扇，能在密闭的机舱内形成空气对流，改善轮机舱的作业环境，同时为锅炉燃烧提供补充进风，提升燃煤的燃烧效率。手动操作的阀组集中布置在汽缸侧方的操作位，轮机人员站在操作平台上就能完成进汽量调节、正倒车切换的全部操作，阀轮的操作力矩经过杠杆结构优化，不需要额外的辅助工具就能完成大口径蒸汽阀的启闭，应对紧急工况下的动力切换需求。

　　底座采用一体化的铸铁机架结构，所有运动部件的安装基准都集成在同一机架上，能抵消活塞往复运动、曲轴转动产生的振动，避免振动传递到船体结构引发舱体共振，机架上预留的安装孔位完全匹配船体龙骨的固定点位，安装时不需要对船体结构做额外的改造，能直接吊装落位完成固定。从实际应用场景来看，这类低压卧式蒸汽机是早期铁甲舰的核心动力来源，在风帆动力不足的内河、近海作战场景下，能为舰船提供稳定的航行动力，不受风向、洋流的航向限制，同时整套结构的维护点都集中在机架外侧，日常的填料更换、轴承润滑、管路密封检修都不需要拆解主体结构，能在航行过程中完成常规维护作业，减少动力故障带来的航行动力丧失风险。

　　设计过程中所有运动部件的行程匹配都经过运动仿真验证，活塞的往复行程、曲轴的偏心距、连杆的长度比例完全匹配低压蒸汽的做功效率，不会出现行程过长导致的蒸汽浪费，也不会因为行程过短导致动力输出不足，飞轮的配重经过动平衡校准，能抵消曲轴转动的不平衡量，让整套动力运行时的转速波动控制在合理范围内，避免明轮转动时出现转速忽快忽慢的问题，保障舰船航行的平稳性。外露的管路都做了固定管夹设计，管夹与管路之间垫有隔热垫层，既可以避免管路振动引发的焊缝开裂，也能减少管路的热量散失，提升蒸汽的热能利用率，操作位旁的手轮操作机构设置了机械锁止结构，当阀位调整到对应开度后可以锁止位置，避免航行过程中船体颠簸导致阀位自行变动，影响动力输出的稳定性。
