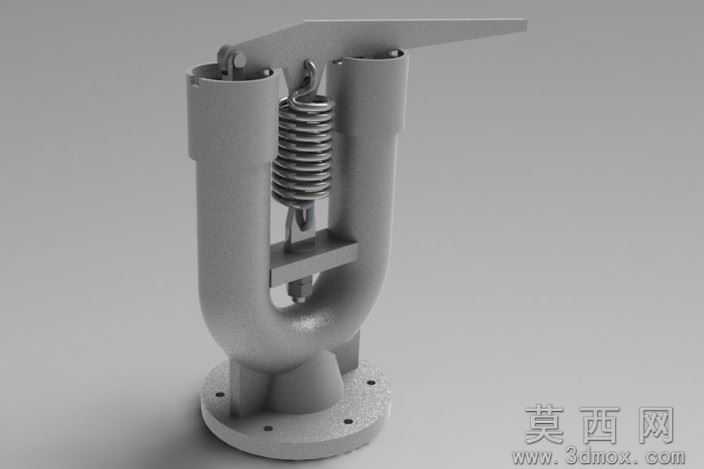

带手动杠杆弹簧式法兰连接安全阀门

本安全阀门三维模型采用参数化建模方式完成，整体建模过程严格遵循阀门类机械产品的设计规范，先完成整体结构的比例规划，再逐一对各零部件进行独立建模后完成总装配。模型主体包含U型阀体、法兰连接底座、阀杆组件、调压弹簧、手动杠杆、弹簧锁紧调节结构等核心部件，各部件间的装配约束完全匹配实际产品的运动逻辑，手动杠杆与弹簧压盖的铰接结构可实现模拟扳动泄压的动作演示，弹簧的压缩行程与阀杆的升降行程做了对应约束，能够直观呈现安全阀超压起跳、手动泄压的工作过程。建模过程中对阀体的流道过渡曲面做了平滑处理，避免出现生硬的棱角结构，法兰底座的螺栓孔位按照通用法兰标准进行参数化排布，可直接适配对应通径的管路连接尺寸。材质渲染阶段，为阀体、阀杆等金属承压部件赋予了哑光铸钢材质，还原工业阀门的铸件表面质感，弹簧部件赋予了弹簧钢的金属光泽材质，手动杠杆表面做了防滑纹理的细节处理，各部件的材质区分清晰，能够直观分辨不同结构的功能属性。设计思路上，这款安全阀采用弹簧直接加载式结构，搭配顶部手动杠杆，既可以实现管路超压时的自动起跳泄压，也可通过人工扳动杠杆完成手动泄压操作，适用于蒸汽、压缩空气等中性介质的管路系统超压保护，建模时充分考虑了结构的合理性，阀瓣与阀座的密封面做了贴合约束，弹簧的上下定位结构做了防偏移设计，避免弹簧在压缩过程中出现卡滞问题，整体模型结构完整，细节还原度高，可用于阀门产品的结构演示、教学培训以及相关管路系统的配套三维布局使用。
