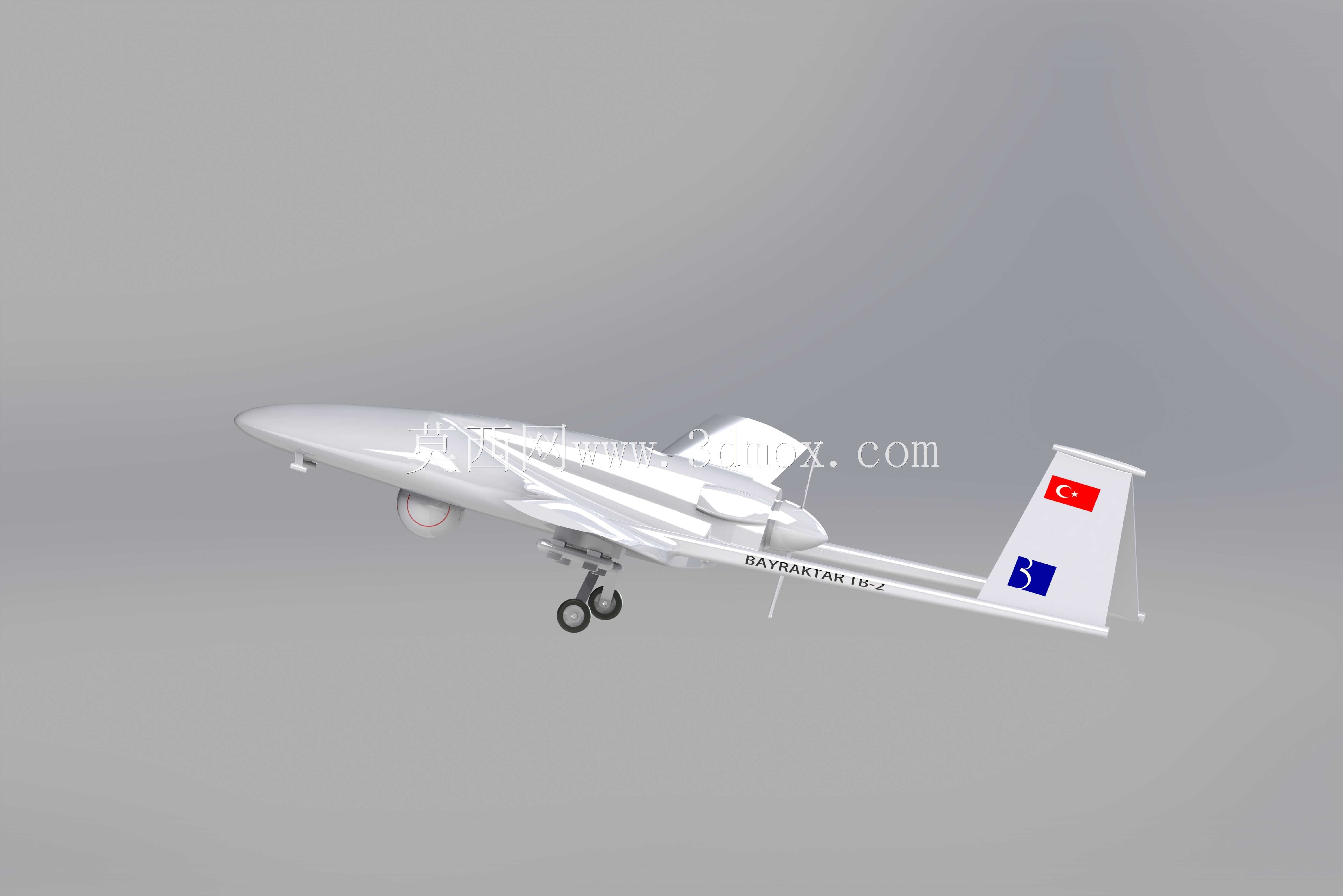

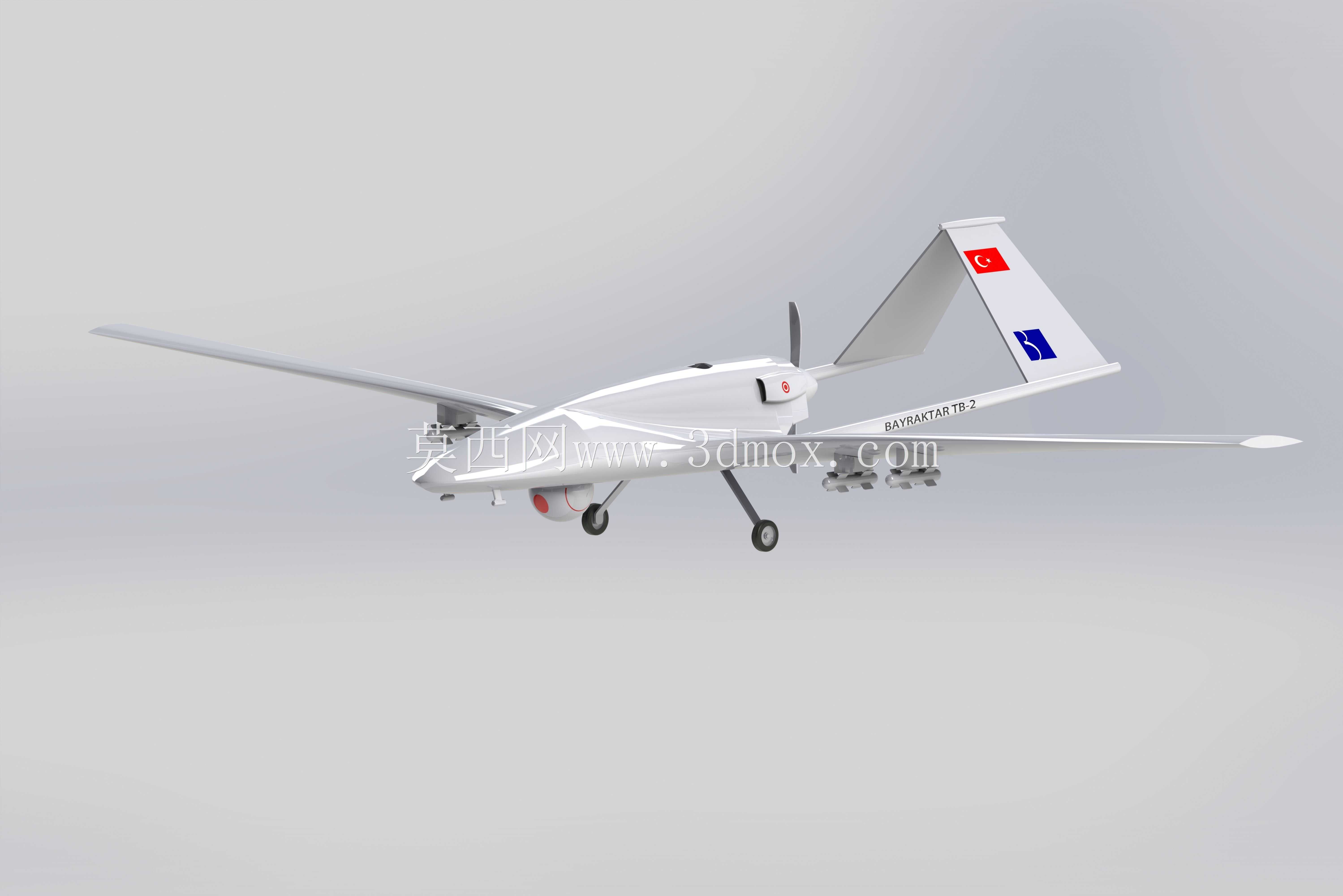

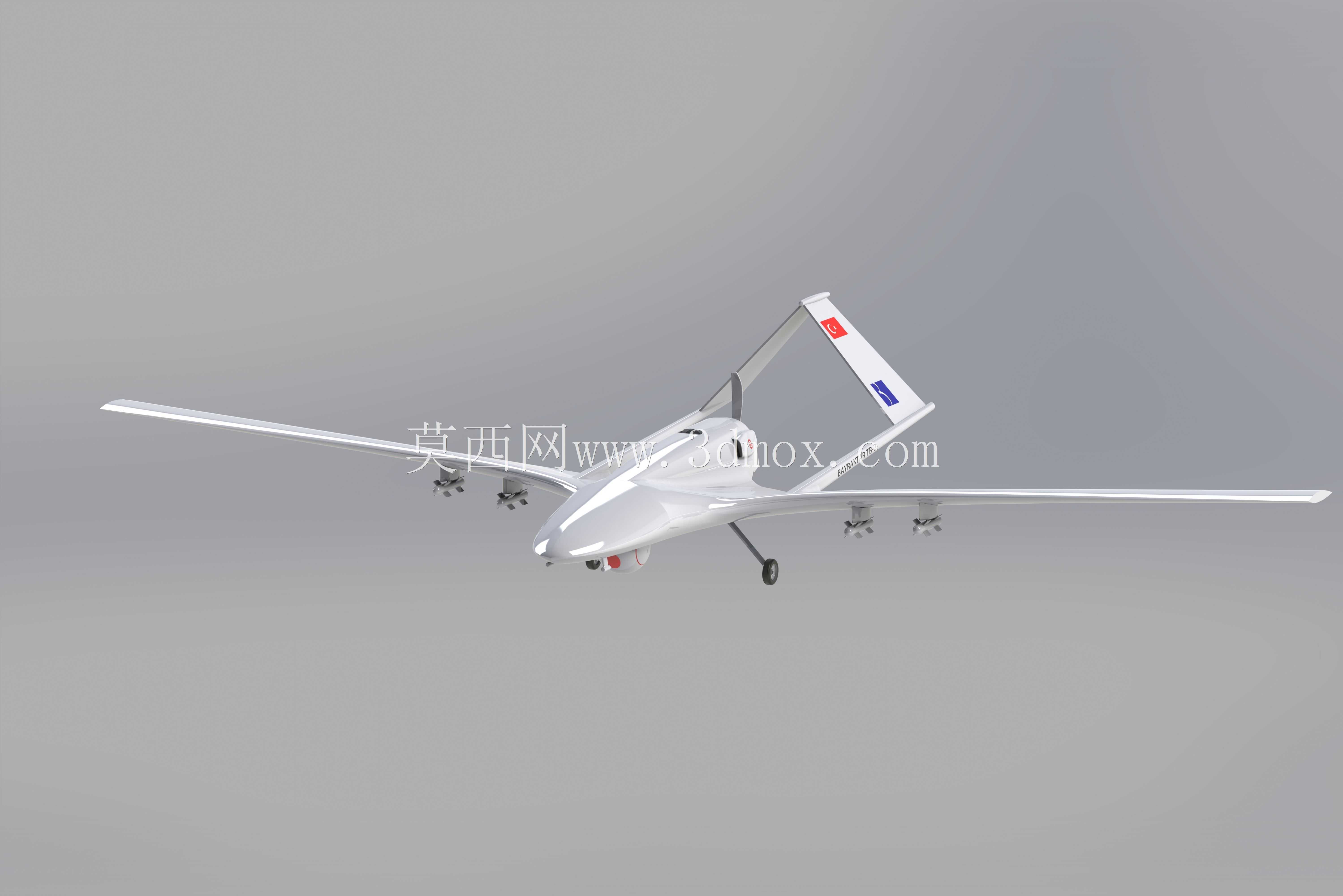

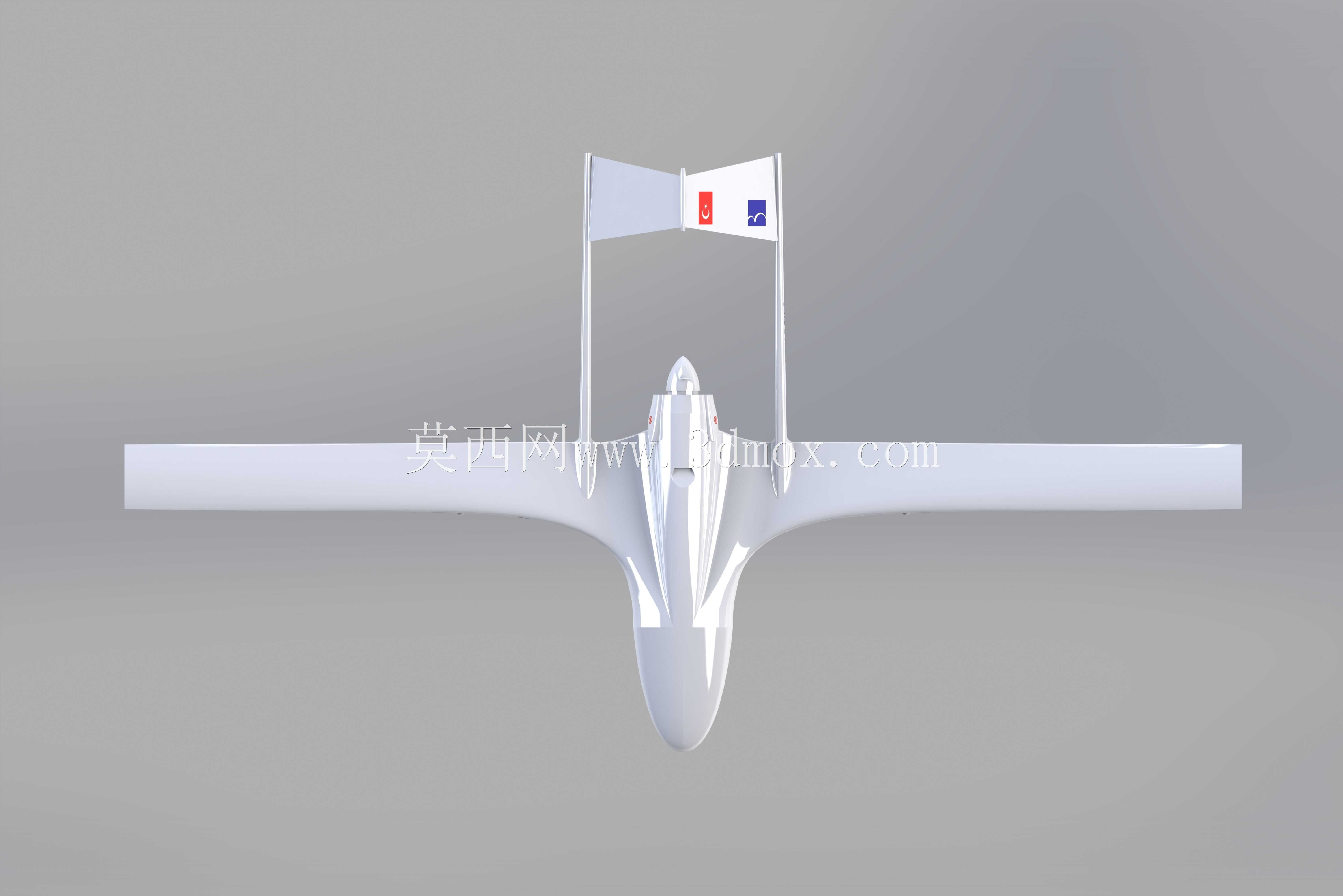

土耳其TB2察打一体无人机三维结构设计

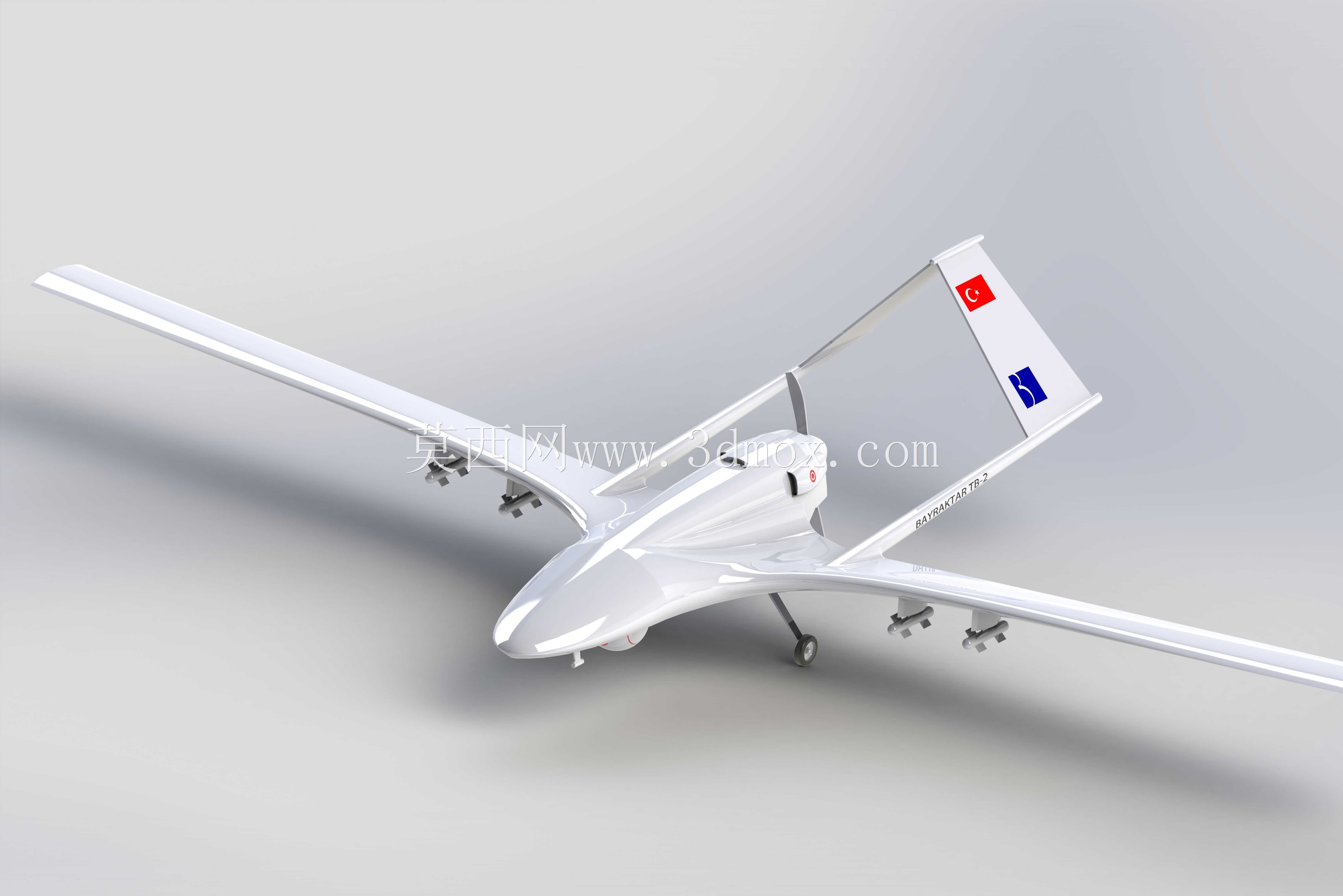

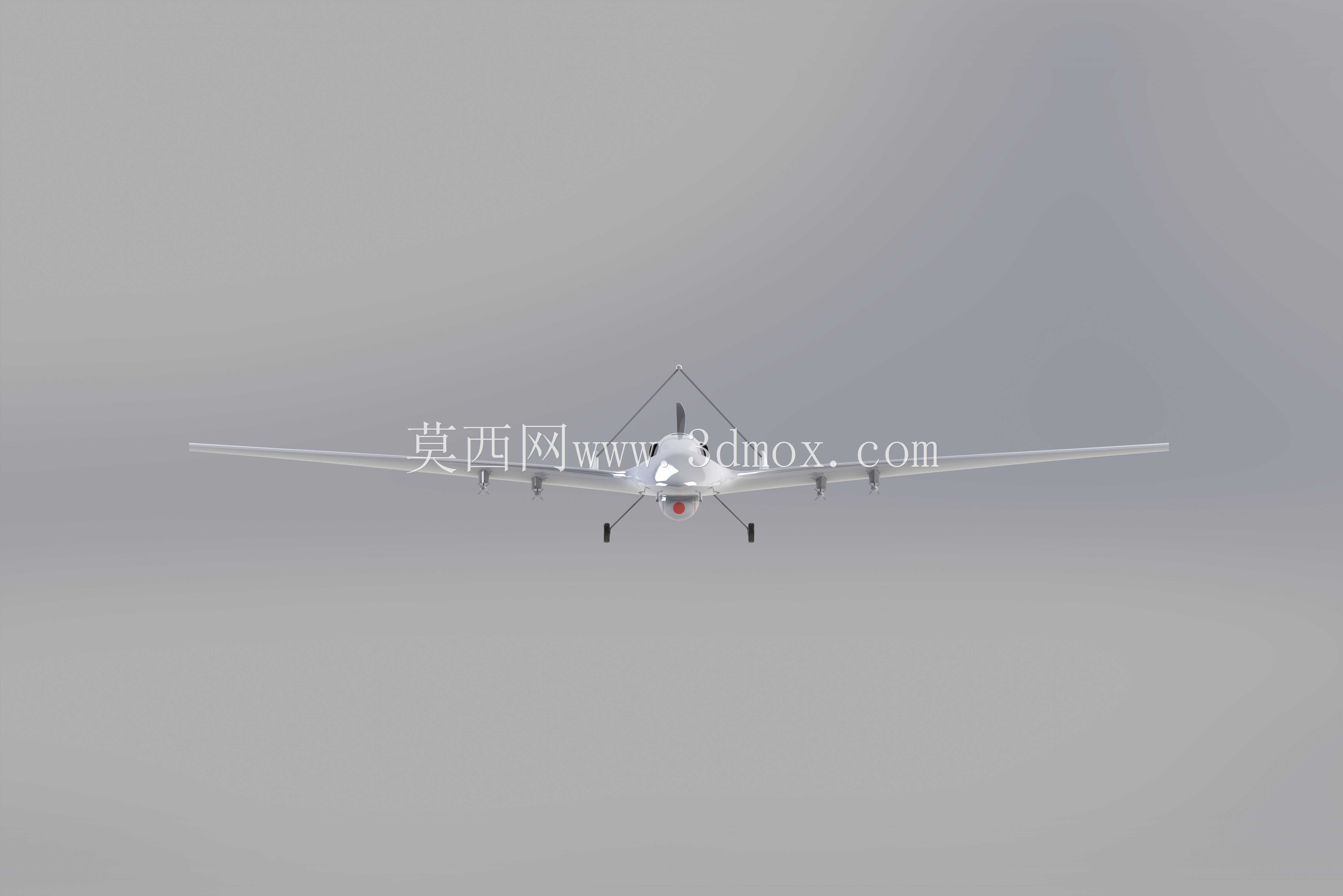

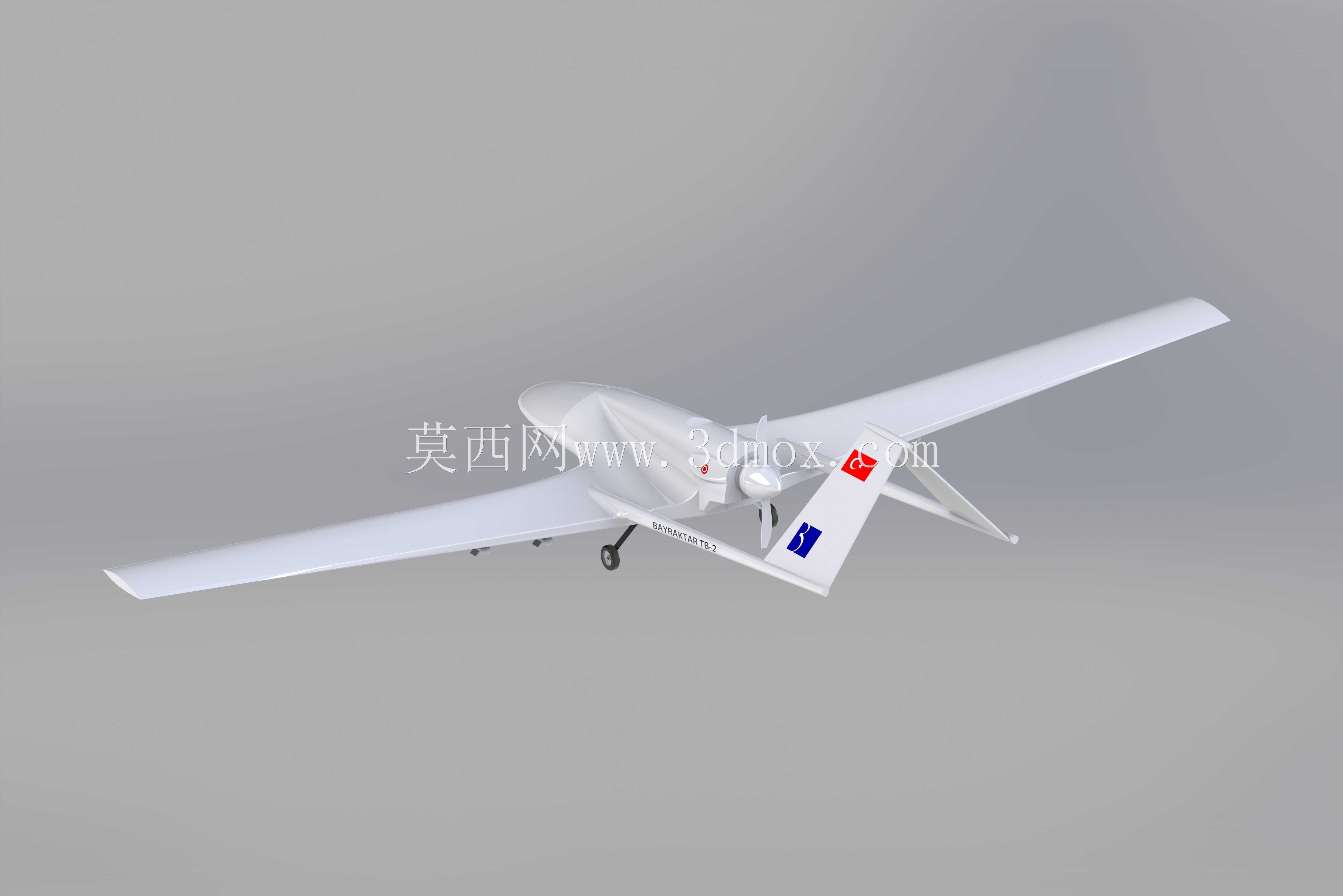

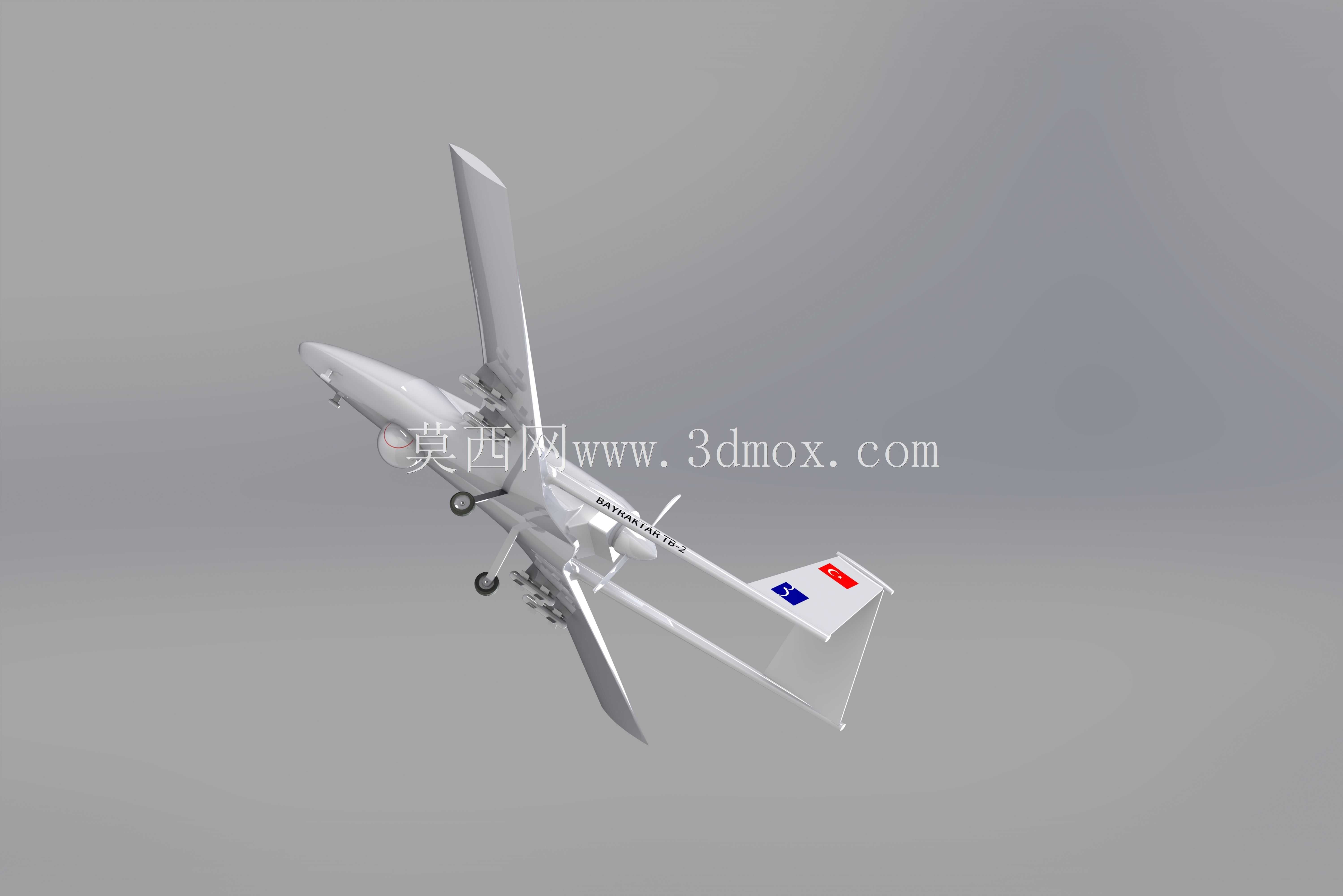

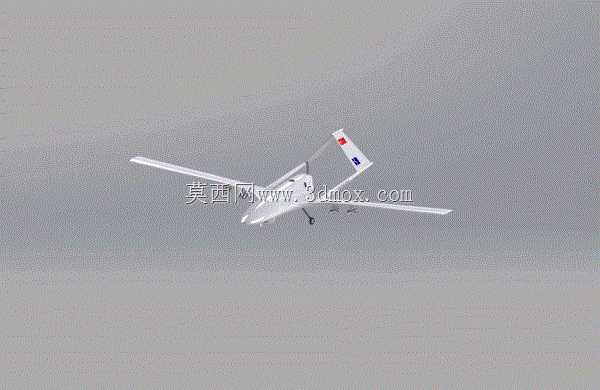

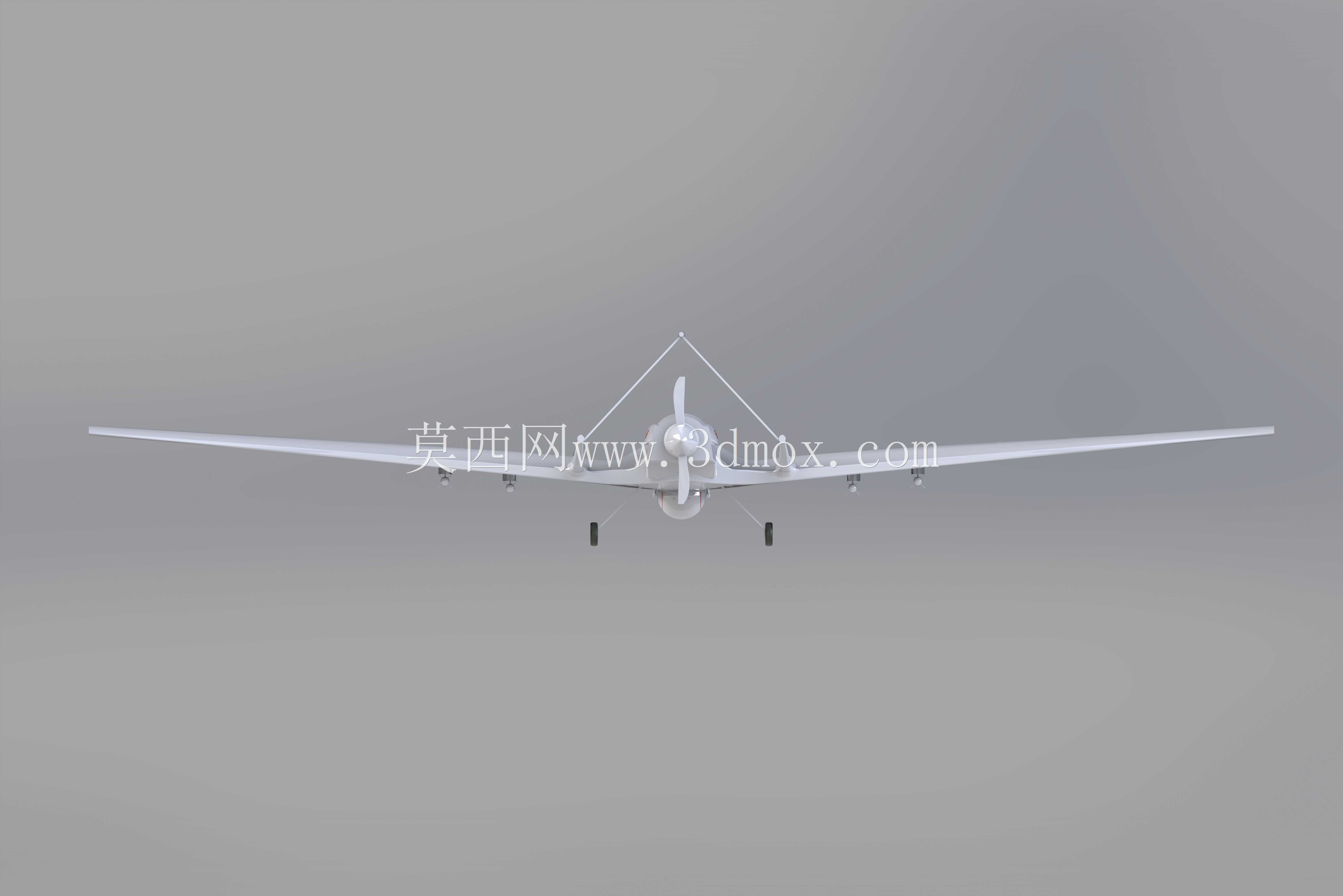

　　这款无人机的三维结构设计，首先围绕低空长航时战术侦察与精确打击的核心应用场景展开，在结构布局上采用了常规固定翼结合V型尾翼的成熟构型，相比传统十字尾翼，V型尾翼在保证航向与俯仰操纵效率的同时，有效减少了尾翼结构的雷达反射截面积，适配低空突防的任务需求。机身主体采用流线型纺锤体设计，在机头位置预留了光电侦察转塔的安装接口，该接口的安装边界严格匹配多光谱光电吊舱的安装尺寸，保证吊舱具备360度水平旋转、正负120度俯仰的活动空间，不会与机身蒙皮、前起落架产生运动干涉。机翼采用大展弦比上单翼布局，翼型选用低雷诺数高升阻比层流翼型，在巡航速度下能够维持较高的升阻比，延长留空时间，机翼与机身的连接位置设计有快拆结构接口，满足前线快速拆解运输、

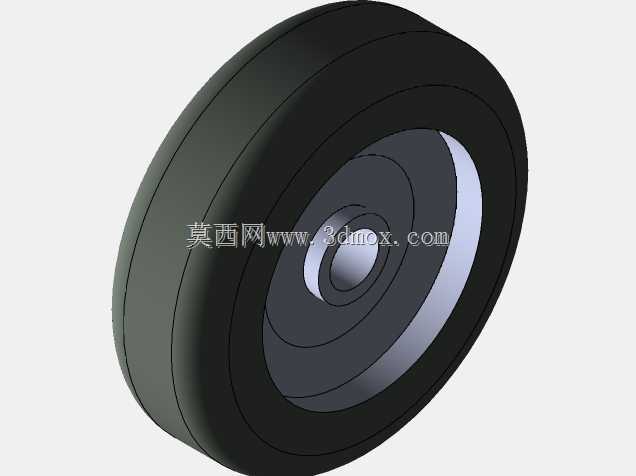

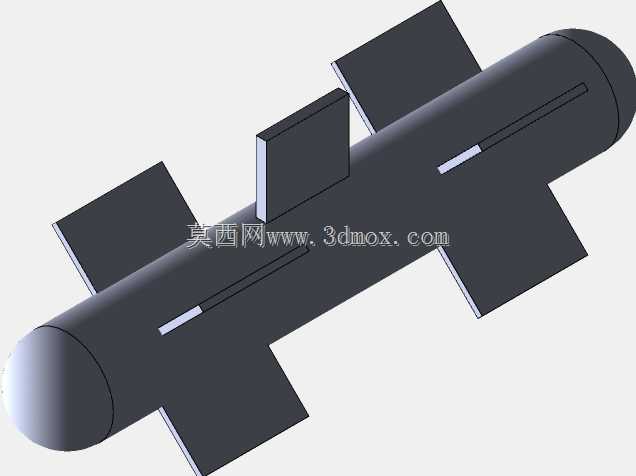

　　快速组装部署的使用需求，机翼下表面预留了两个武器挂点的安装位，挂点的承载边界匹配小型空地导弹的重量与挂装尺寸，挂点位置距离机身中轴线的距离经过反复校核，保证武器投放时不会与机身、螺旋桨产生干涉。动力系统采用后置活塞发动机搭配推进式螺旋桨的布局，这种布局能够避免螺旋桨气流遮挡机头光电吊舱的侦察视野，同时降低发动机前部的红外信号特征，发动机舱的安装框架设计有减震缓冲结构，能够降低活塞发动机运转时的振动传递到机身侦察设备，保证光电侦察画面的稳定性。起落架采用前三点式固定起落架结构，结构简单可靠，降低了可收放起落架带来的结构重量与故障风险，前起落架设计有转向操纵机构，配合地面滑行阶段的方向控制，主起落架采用弓形减震结构，

　　能够适应前线简易跑道的粗糙道面起降需求，吸收着陆阶段的冲击载荷。尾翼部分的V型夹角经过气动仿真校核，在保证操纵力矩足够的前提下，尽可能降低尾翼结构重量，尾翼操纵面的舵机安装位置预留了足够的维护空间，方便前线快速更换故障舵机。在结构细节设计上，机身蒙皮采用复合材料夹层结构的建模逻辑，在保证结构强度的同时降低机身自重，内部航电舱、燃油舱、任务载荷舱的分隔位置都设计有对应的安装框架，各舱段的维护口盖位置都预留了快卸锁的安装位，方便地勤人员快速开展设备检修与燃油加注作业。整个模型的结构装配逻辑完全按照实际无人机的生产装配流程搭建，各部件之间的连接关系、运动间隙都严格按照实际工程要求校核，比如机翼舵面的偏转角度范围、起落架的缓冲行程、

　　光电转塔的运动边界、螺旋桨的旋转间隙都做了对应的限位设计，不存在结构干涉问题。针对实际使用中可能遇到的前线部署场景，模型还还原了机身表面的天线安装座、空速管安装位、航行灯安装位置等细节，这些细节的位置都经过气动影响评估，不会对整机的气动特性产生明显干扰，同时保证相关设备的工作视野与信号收发不受遮挡。燃油舱的位置设计在机身重心附近，能够保证燃油消耗过程中整机重心偏移量控制在允许范围内，不会影响飞行操纵的稳定性，任务载荷舱的配重接口也做了对应设计，方便根据不同任务需求更换侦察设备或战斗部时调整整机重心。
