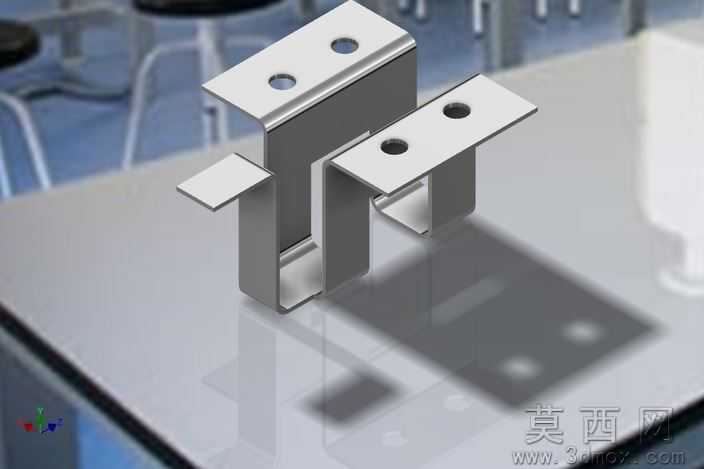

折弯冲孔组合式金属安装支架结构

该作品为典型的钣金类金属构件三维建模成果，建模过程遵循钣金加工的工艺逻辑展开，首先在三维建模环境中绘制基础板材的轮廓草图，精准定位每一处安装孔的圆心坐标，按照实际装配需求设定孔位的间距与孔径参数，保证孔位的同轴度与位置公差符合机械安装的通用标准。建模时优先采用钣金专用建模模块完成板材的折弯工序模拟，根据金属板材的折弯系数设定合理的折弯半径与折弯扣除值，还原真实钣金加工中折弯处的材料形变特征，避免出现直角折弯的工艺错误，每一处折弯边的长度、折弯角度都经过反复校验，确保构件成型后各安装面的平面度满足装配要求。材质设置上选用了常见的冷轧钢板材质参数，调整材质的金属反射率、粗糙度与环境光遮蔽参数，渲染时采用工作室级别的柔和布光方案，通过主光源勾勒构件的轮廓棱线，辅助光源补全折弯内侧的暗部细节，添加柔和的地面反射效果，清晰呈现金属板材的哑光金属质感，同时完整展示构件的立体结构特征。结构设计上采用多段折弯形成立体支撑结构，伸出的带孔翼板用于与其他构件完成螺栓固定，主体折弯部分形成稳定的支撑腔体，整体结构无冗余设计，在保证结构强度的前提下尽可能减少材料占用，各翼板的孔位布局兼顾了不同安装场景的适配性，既可以作为小型设备的安装固定支架，也可作为电气柜体内部的元器件安装托件。建模过程中同步完成了构件的干涉检查，验证各折弯边之间无碰撞、无重叠，展开后的平板下料轮廓尺寸精准，可直接对接钣金下料加工工序，模型的细节处理还原了板材的厚度特征，孔位的边缘做了符合工艺要求的倒角处理，避免锐边带来的装配安全隐患，整体建模逻辑贴合实际钣金加工的生产流程，结构设计兼顾了实用性与工艺可行性。
