金属长尾夹办公文具夹持结构三维数模

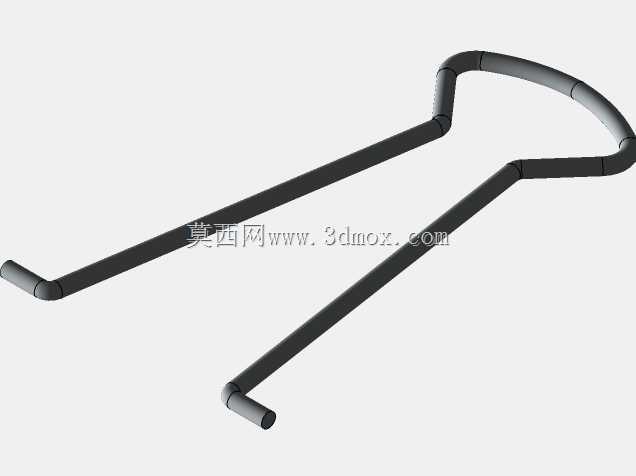

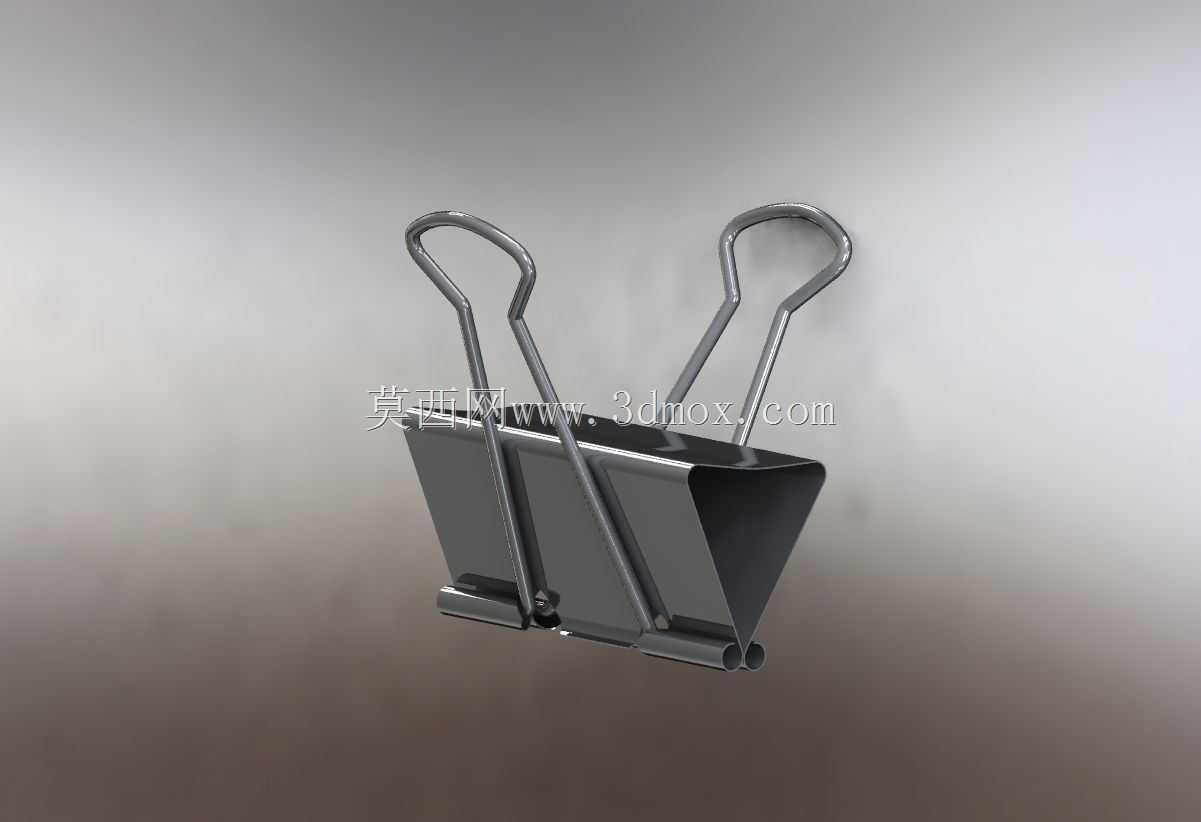

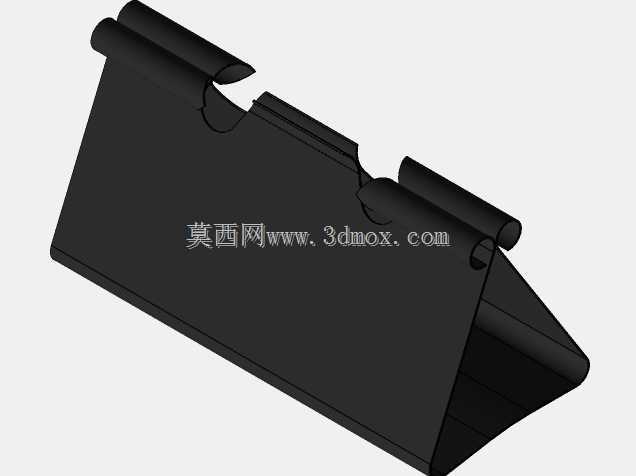

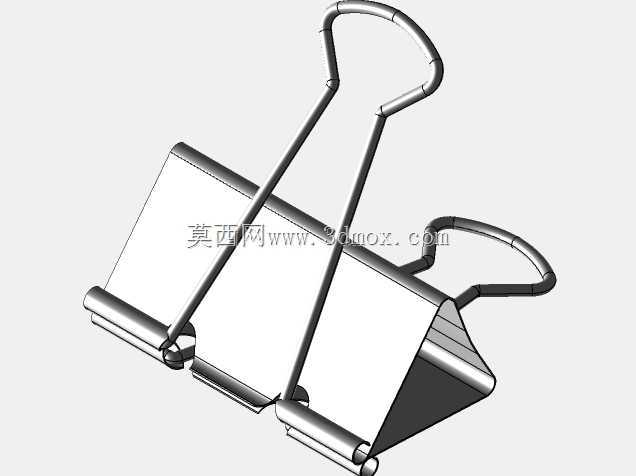

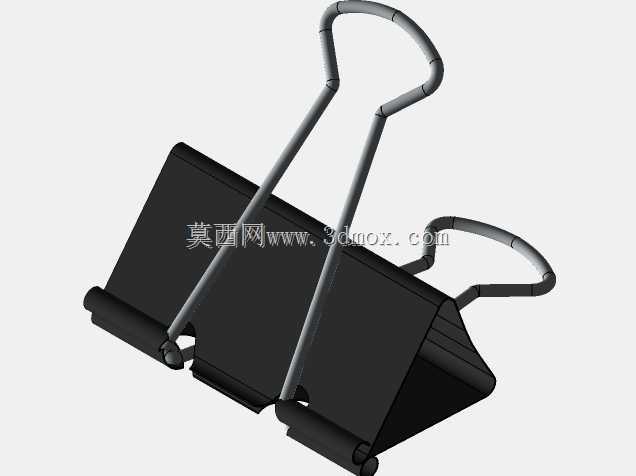

　　日常办公场景里，长尾夹是桌面文件整理、零散物料临时固定的高频使用小五金件，别看结构小巧，其力学设计的合理性直接决定了夹持力、开合手感与长期使用的抗疲劳性能。这款金属长尾夹的三维建模，完全还原了量产实物的结构逻辑，夹身采用冷轧钢板一次冲压弯折成型的U型夹持腔体，腔体两侧预留的转轴卡槽，是整个结构的受力核心，冲压时的弯折圆角严格控制在R0.8mm，既避免钢板弯折处应力集中导致的断裂风险，也能让夹身开合时的形变处于材料弹性变形区间内，不会出现永久形变导致夹持力衰减。配套的钢丝手柄采用直径1.2mm的弹簧钢丝弯折成型，两个对称的环形手柄端，既作为开合时的施力点，也在夹身闭合时作为支撑结构，将钢丝的回弹力传递到夹身的夹持端，实现对纸张、薄型物料的持续压紧。

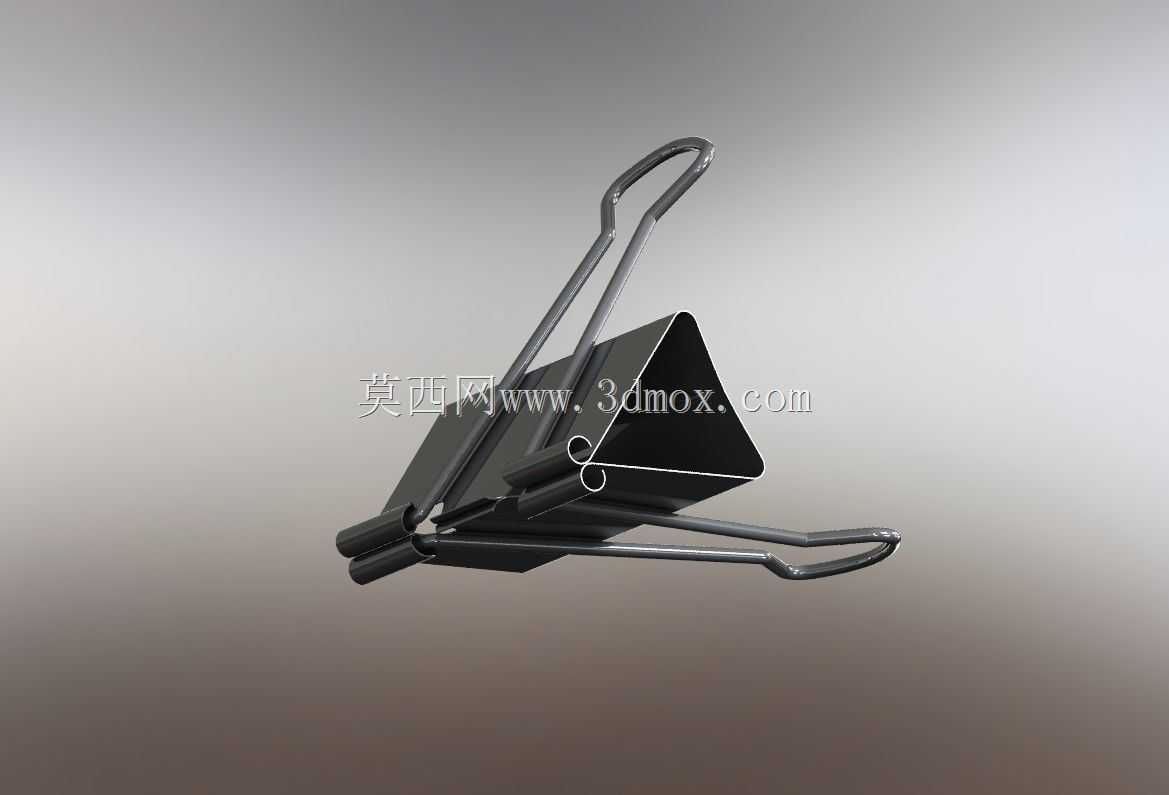

　　从实际使用的场景出发，这款长尾夹的夹持开口最大可张开至18mm，能够稳定夹持厚度15mm以内的A4纸张、薄塑料片、线束等物料，夹身的夹持面做了细微的内凹弧度处理，并非完全平面，这样的设计能让夹持力集中在夹口的两条棱边上，避免夹身中部拱起导致的夹持力不足，同时夹口边缘做了0.2mm的倒钝处理，不会划伤纸张或者划手。手柄与夹身的装配间隙控制在0.15mm，既保证手柄可以顺畅转动实现开合，也不会出现间隙过大导致的晃动松脱，当手柄向下按压贴合夹身时，整个夹体的外轮廓没有突出的尖锐结构，可以平整堆叠在文件堆中，不会勾挂其他文件或者收纳袋。

　　建模过程中，对夹身的冲压回弹做了结构补偿，实际冲压生产时，冷轧钢板弯折后会有一定角度的回弹，因此建模时将夹身的初始弯折角度设置为比成品角度小2度，来抵消冲压回弹的尺寸偏差，保证量产时夹口的平行度符合要求。钢丝手柄的弯折处做了R3mm的圆弧过渡，避免钢丝弯折处出现应力集中，反复开合上万次也不会出现断裂问题。整个夹体的外形尺寸为长32mm、宽15mm、夹持状态下总高度25mm，属于办公场景最常用的中号规格，既可以夹持常规厚度的文件，也不会因为尺寸过大占用过多桌面收纳空间。

　　在设备配套场景中，这类小型金属夹也常被用于生产车间的临时工艺固定，比如线束整理、工艺卡片临时夹持、薄型钣金件的临时定位等，其稳定的夹持力和小巧的体积，不会对生产操作造成干涉。夹身表面采用发黑处理或者镀镍处理的结构预留，建模时保留了0.02mm的表面处理层厚度，保证后续做表面处理后的尺寸依然符合装配要求。夹身底部的卷边结构，是整个夹身的强度加强结构，将钢板边缘卷成直径2mm的圆筒，既可以提升夹身的整体刚性，避免夹身受力张开时出现变形，也能将锋利的钢板边缘包裹在内，提升使用安全性。

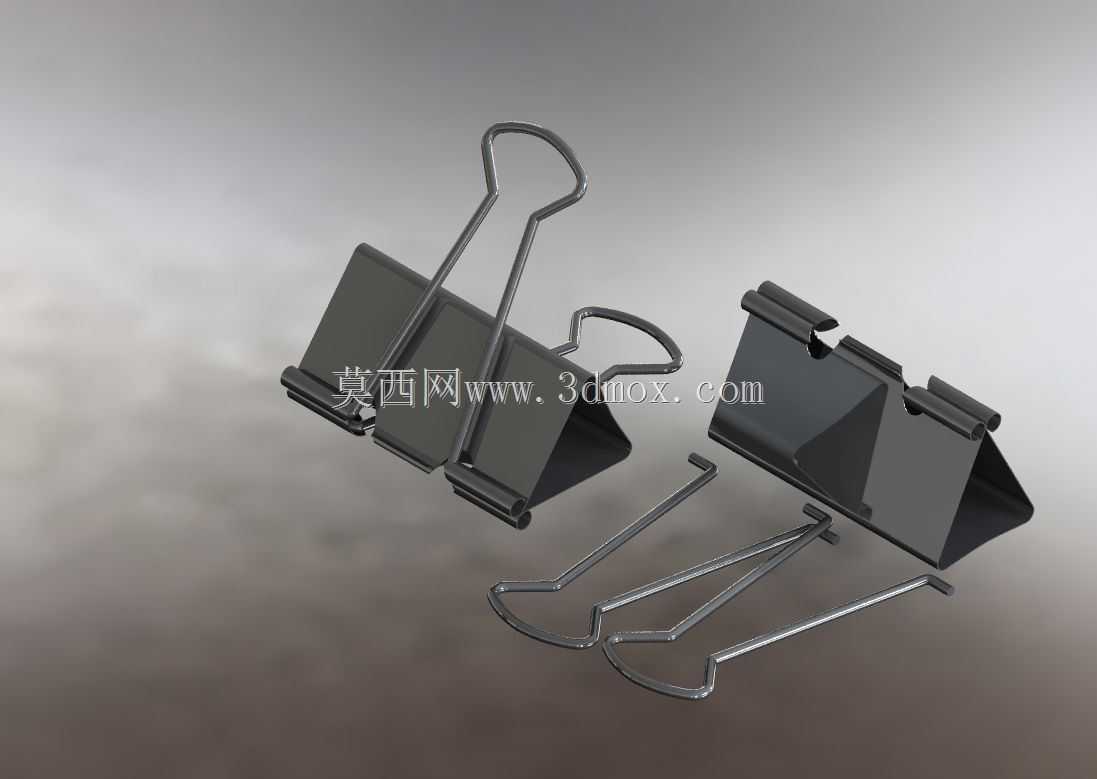

　　从结构设计的角度看，这类小五金件的设计核心是在最小的尺寸、最少的材料用量下，实现稳定可靠的夹持功能，整个结构没有多余的零件，仅靠一个冲压夹身和两个对称的钢丝手柄就实现了所有功能，零件数量少意味着装配成本低、故障率低，适合大规模量产。建模时对两个钢丝手柄的对称性做了严格的公差约束，两个手柄的尺寸偏差控制在0.05mm以内，保证开合时两侧受力均匀，不会出现一侧卡滞的问题。夹身的转轴卡槽处做了微小的收口结构，钢丝手柄卡入后不会轻易脱出，不需要额外的固定结构，装配时只需要将钢丝手柄的两端卡入卡槽即可完成组装，装配效率极高，适合自动化生产线的快速装配。
