138mm安装间距折叠式金属拉手结构

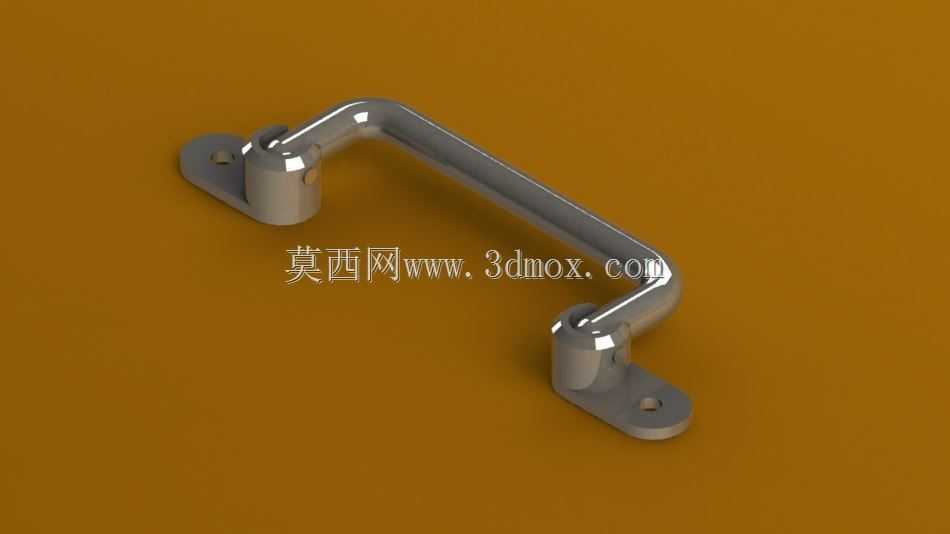

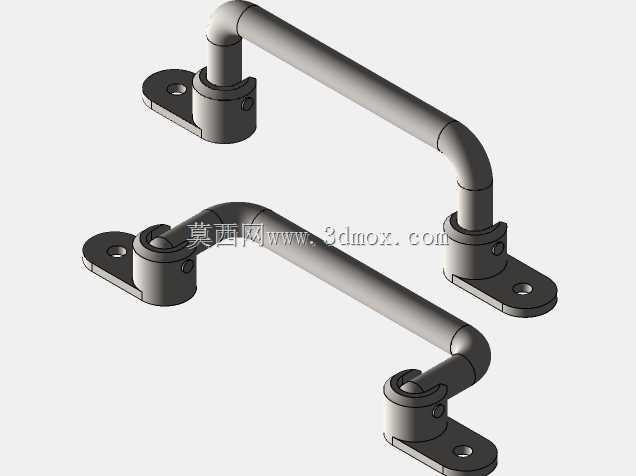

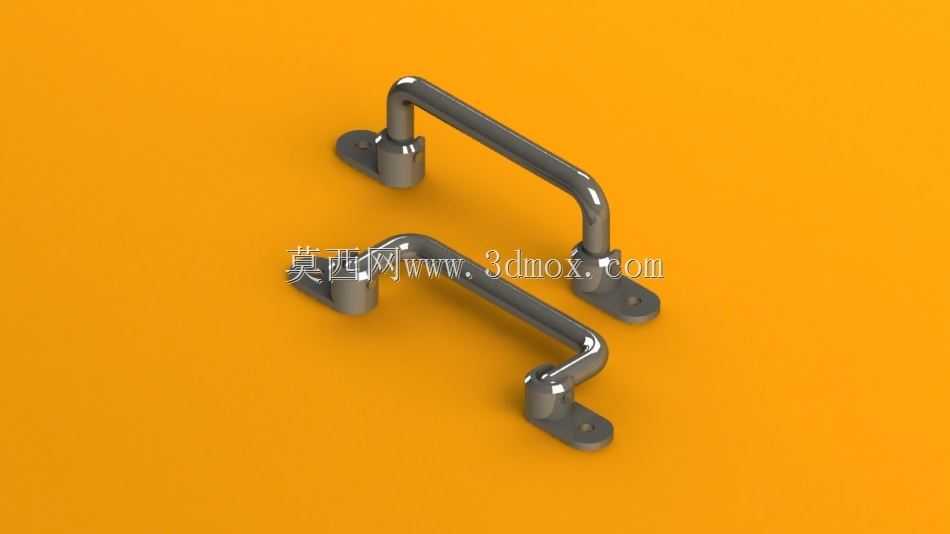

　　日常做设备结构设计时，经常会遇到操作侧需要预留通行空间、或者设备外罩需要做开合避让的场景，常规的固定外凸式拉手很容易在人员走动、物料转运过程中发生剐蹭，甚至勾扯操作人员的衣物造成安全隐患，这时候折叠式的把手结构就成了非常实用的选型方向。这次的折叠把手结构，核心安装参数锁定在两安装座中心间距138mm，这个尺寸是经过多轮场景适配敲定的——既不会因为间距过小导致握持时手指卡滞，也不会因为跨距过大导致单手握持发力时受力不均，适配绝大多数工业设备门板、工具箱侧盖、小型移动机架的握持需求。从结构逻辑上看，这款把手采用了双侧转轴式折叠设计，非使用状态下整个U型握杆可以向下翻转贴合安装基面，整体外凸高度可以压缩到仅安装座的厚度尺寸，

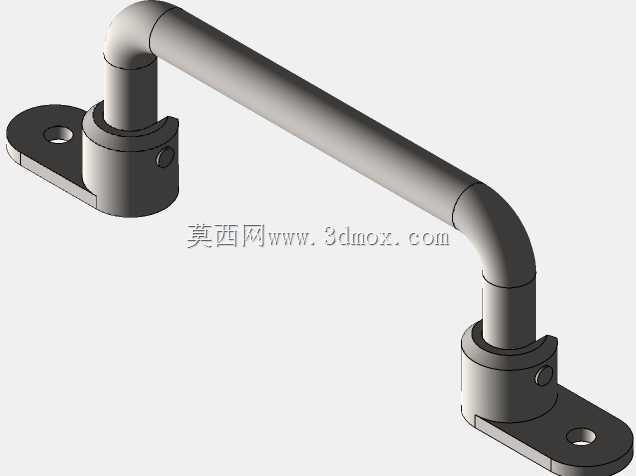

　　相比固定拉手能减少70%以上的外凸空间占用，在需要频繁转运、堆叠放置的设备上，这个设计能大幅降低运输过程中拉手受碰撞变形的概率。握杆部分采用圆管弯折成型，弯折处做了大圆弧过渡，没有尖锐棱角，握持时手掌受力均匀，即便戴劳保手套操作也不会有硌手的问题，表面做了金属质感的处理，兼顾耐磨性能和外观质感。两侧的安装座采用带安装孔的法兰式结构，每个安装座预留两个沉头固定孔，安装时可以直接从外侧穿入螺丝固定在门板或机架的安装面上，不需要在安装面背面预留螺母锁紧的操作空间，这也是快速装配设计的核心点——很多薄板结构的设备门板，背面没有足够的操作空间来拧螺母，这种外侧直装的结构能大幅降低装配工时，现场维护更换时也不需要拆解设备内部结构，

　　直接从外侧拆卸螺丝就能完成更换。设计过程中特意做了转轴处的阻尼适配，握杆翻起到工作位置时能保持稳定的直立状态，不会因为设备晃动自行回落，翻转折叠时也不需要额外的解锁操作，直接施力就能扳动，操作逻辑简单，一线操作人员不需要额外培训就能上手。安装边界上，需要注意安装基面的平面度误差控制在1mm以内，避免两个安装座固定后出现同轴度偏差，导致握杆翻转卡滞；安装孔的位置需要严格按照138mm的中心距定位，孔位偏差建议控制在0.2mm以内，防止装配后出现应力集中，长期使用导致转轴处磨损加剧。从应用场景覆盖来说，这类折叠拉手不仅能用在工业设备的箱柜门上，也可以适配移动工具车、检测仪器的便携提手、甚至是特种车辆的舱门拉手，相比塑料材质的折叠拉手，

　　金属结构的承重能力更强，单只拉手的垂直承重可以满足大重量门板的开启需求，长期反复翻转使用也不容易出现断裂、松垮的问题。结构建模的时候，转轴处的配合间隙特意留了0.1mm的活动量，既不会因为间隙过大导致握杆晃动，也不会因为加工误差导致转动卡涩，安装座的沉头孔深度做了适配常规沉头螺丝的尺寸，固定后螺丝头不会高出安装座表面，避免剐蹭。握杆的直径选用了符合人体工程学的尺寸，成年人握持时手指可以完全环握，发力开启厚重门板时能用上足够的拉力，不会出现打滑的问题。折叠状态下，握杆和安装基面之间预留了2mm的间隙，避免长期贴合基面磨损漆面或者积累污渍，清理的时候也能方便擦拭到握杆和安装座的缝隙位置。
