夹装式桌面网络摄像头结构设计

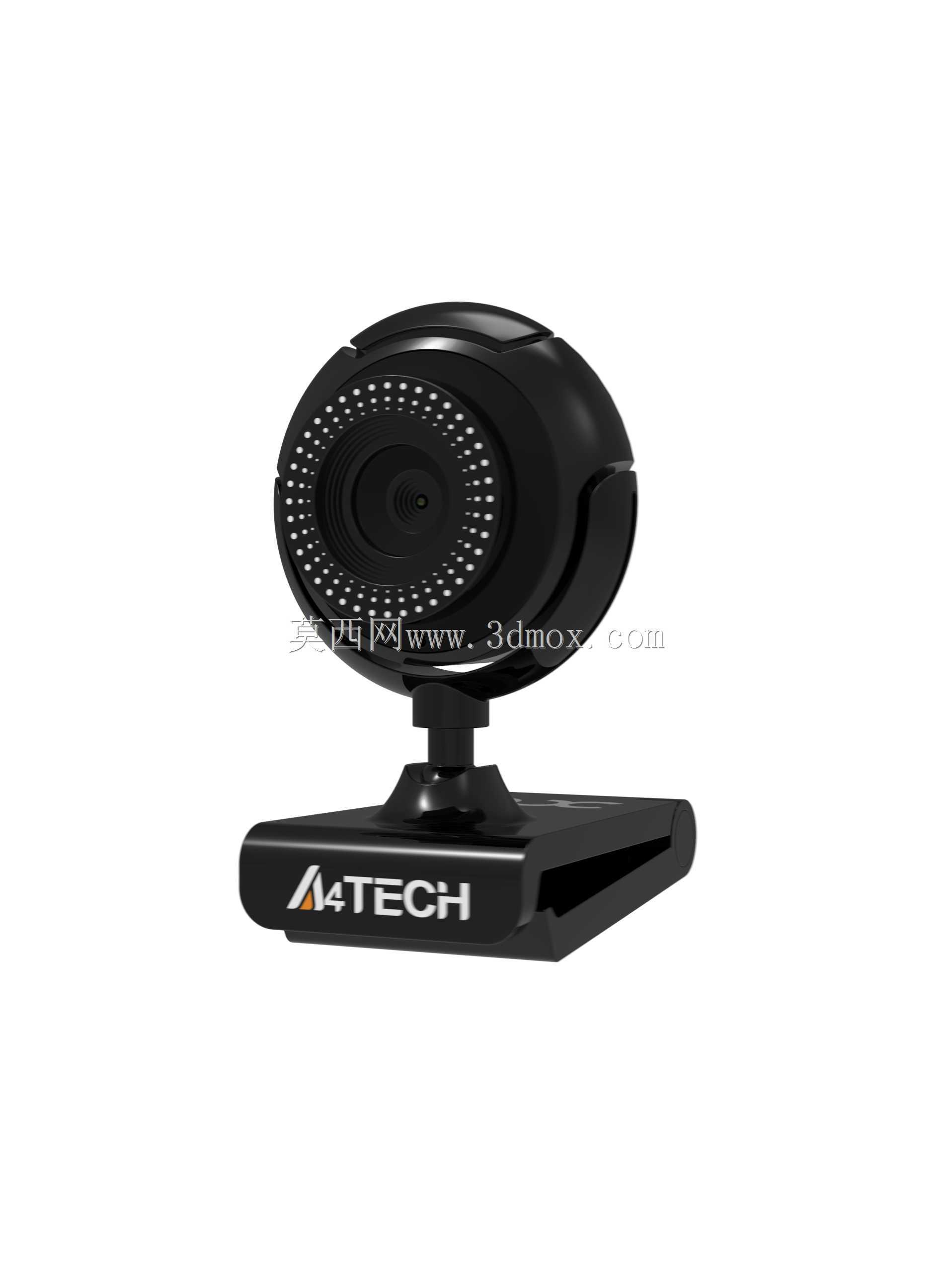

　　这款夹装式桌面网络摄像头的结构设计，首先围绕日常办公、远程会议、线上教学这类高频使用场景展开，在做三维建模时最先敲定的是底座的夹持结构边界——常规桌面显示器的上沿厚度多在10mm到35mm区间，因此夹体的开合行程预留了40mm的可调空间，夹体内侧做了两道平行的防滑胶条卡槽，安装时胶条嵌入卡槽后不会移位，既能避免刮花显示器外壳，也能在调整镜头角度时提供足够的摩擦力，防止摄像头整体下滑偏转。镜头主体与底座之间采用球铰连接结构，球头的阻尼参数经过反复调整，既可以实现水平360度旋转、垂直上下45度俯仰调节，又能在调整到任意角度后保持位置稳定，不会出现使用一段时间后镜头自行下垂的问题，这个结构在建模时特意做了限位台阶，避免球头脱出连接座，

　　同时预留了0.2mm的装配间隙，保证转动时没有卡滞感。镜头外圈的环形补光灯区域，在结构设计时做了均光罩的安装槽，灯板采用环形排布的贴片灯珠，均光罩的内表面做了细微的磨砂纹理建模，能让补光光线均匀发散，不会在使用者面部形成明显的光斑，补光灯的控制模块集成在镜头主体的后侧腔体，走线沿着球铰中心的通孔穿入底座，不会外露影响外观。镜头模组的安装位做了精准的定位凸台，装配时镜头PCB板可以直接卡在凸台上，用两颗M1.2的自攻螺丝固定，定位精度可以控制在0.1mm以内，避免镜头光轴偏移导致的画面倾斜问题。整个摄像头的外壳采用上下扣合的结构，扣合位做了隐藏式的卡扣设计，外观面没有外露的螺丝孔，只在底座夹体的转轴处预留了装饰盖的安装位，

　　装饰盖扣合后可以完全遮盖转轴的装配缝隙。从外形尺寸来看，镜头主体的最大直径为65mm，整体高度（含底座夹体闭合状态）为80mm，夹体完全张开时的总宽度为90mm，这个尺寸既不会因为体积过大遮挡显示器的显示区域，也能保证内部有足够的空间容纳PCB板、补光灯板和连接走线。在实际使用场景中，除了夹装在显示器上沿，这款摄像头的底座也可以直接平放在桌面使用，夹体的下表面做了平整的支撑面，平放时整个设备的重心落在底座中心区域，不会出现倾倒的情况，针对笔记本电脑用户的使用需求，夹体的上夹片做了15度的倾斜角度，夹在笔记本屏幕上沿时，镜头可以自然对准使用者的面部，不需要大幅度调整俯仰角度。建模过程中对所有的装配间隙都做了公差校核，

　　外壳扣合后的缝隙控制在0.15mm以内，球铰连接位的转动阻尼通过配合面的过盈量来实现，不需要额外添加阻尼脂，减少了装配工序和后续使用的维护成本。镜头前端的镜片安装位做了防尘挡边，挡边高出镜片表面0.5mm，既能避免日常擦拭时刮花镜片，也能减少灰尘落在镜片表面的概率。底座夹体的弹簧安装腔做了封闭式设计，弹簧完全藏在腔体内部，不会出现夹手或者弹簧脱出的问题，弹簧的弹力经过测算，夹在最薄的显示器边框上时，夹持力为5N，既不会因为压力过大损伤显示器外壳，也能保证摄像头安装牢固，不会因为轻微的碰撞就移位。整个设备的走线出口设置在夹体的后侧，出线口做了圆角过渡处理，避免线材长期弯折出现外皮破损的问题，线材的长度预留了1.5m，足够满足桌面布线的需求，不需要额外加延长线。
