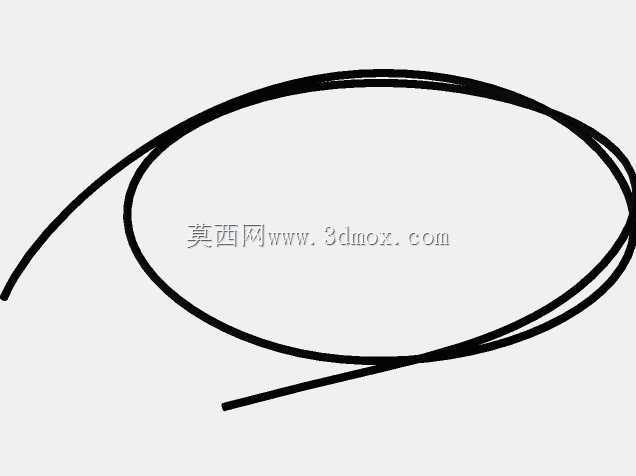

双公头VGA信号传输连接线三维结构

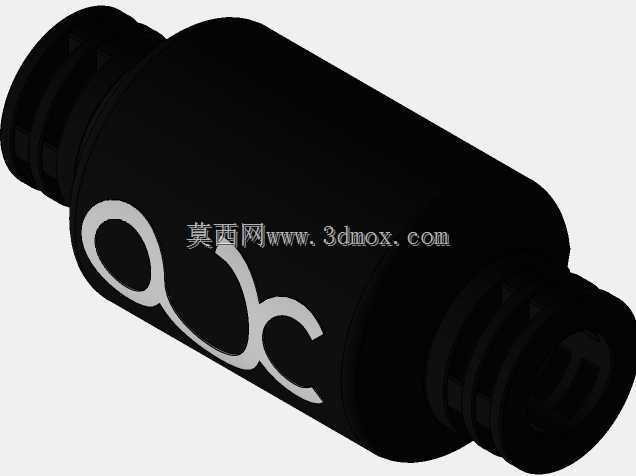

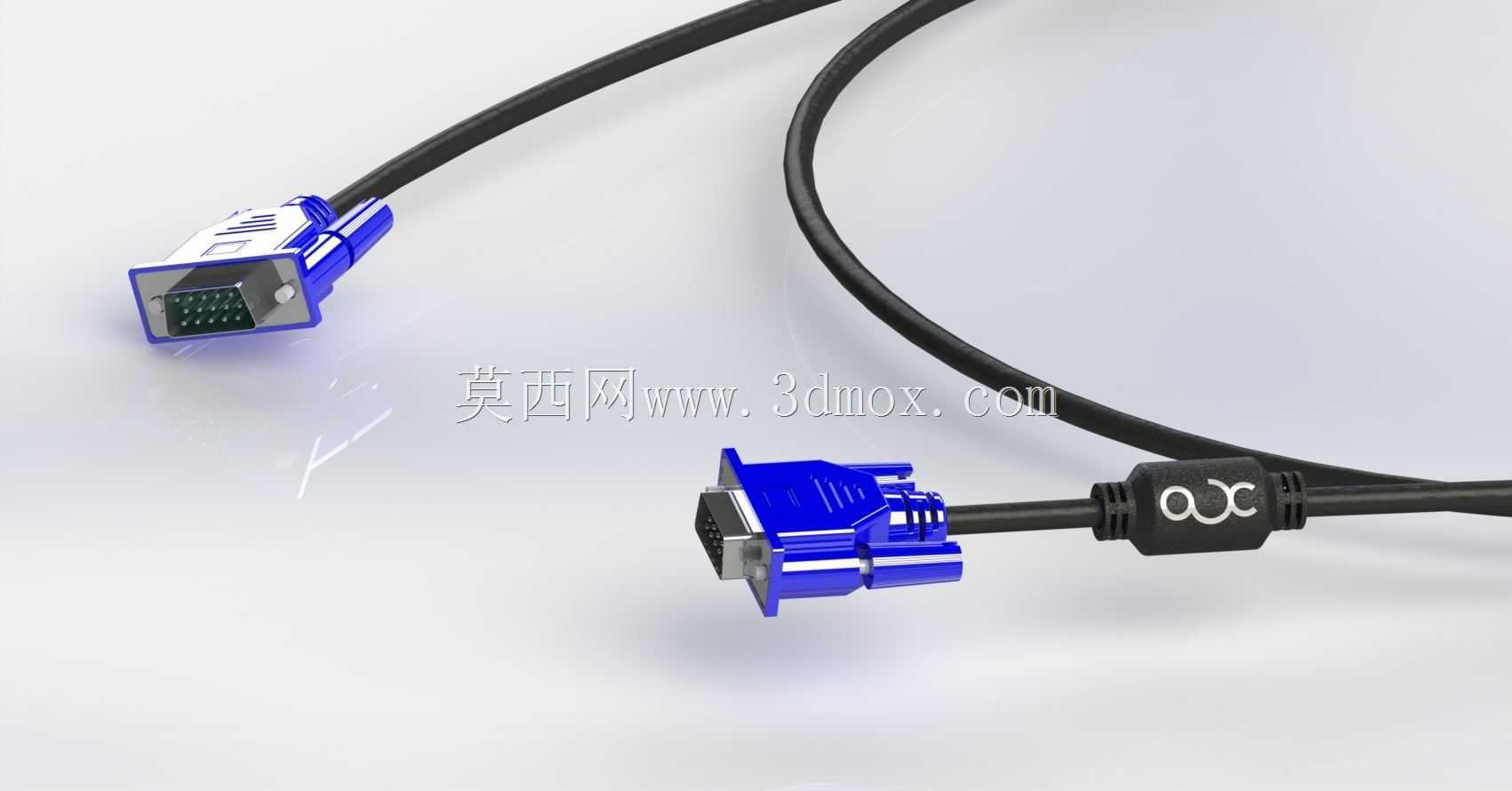

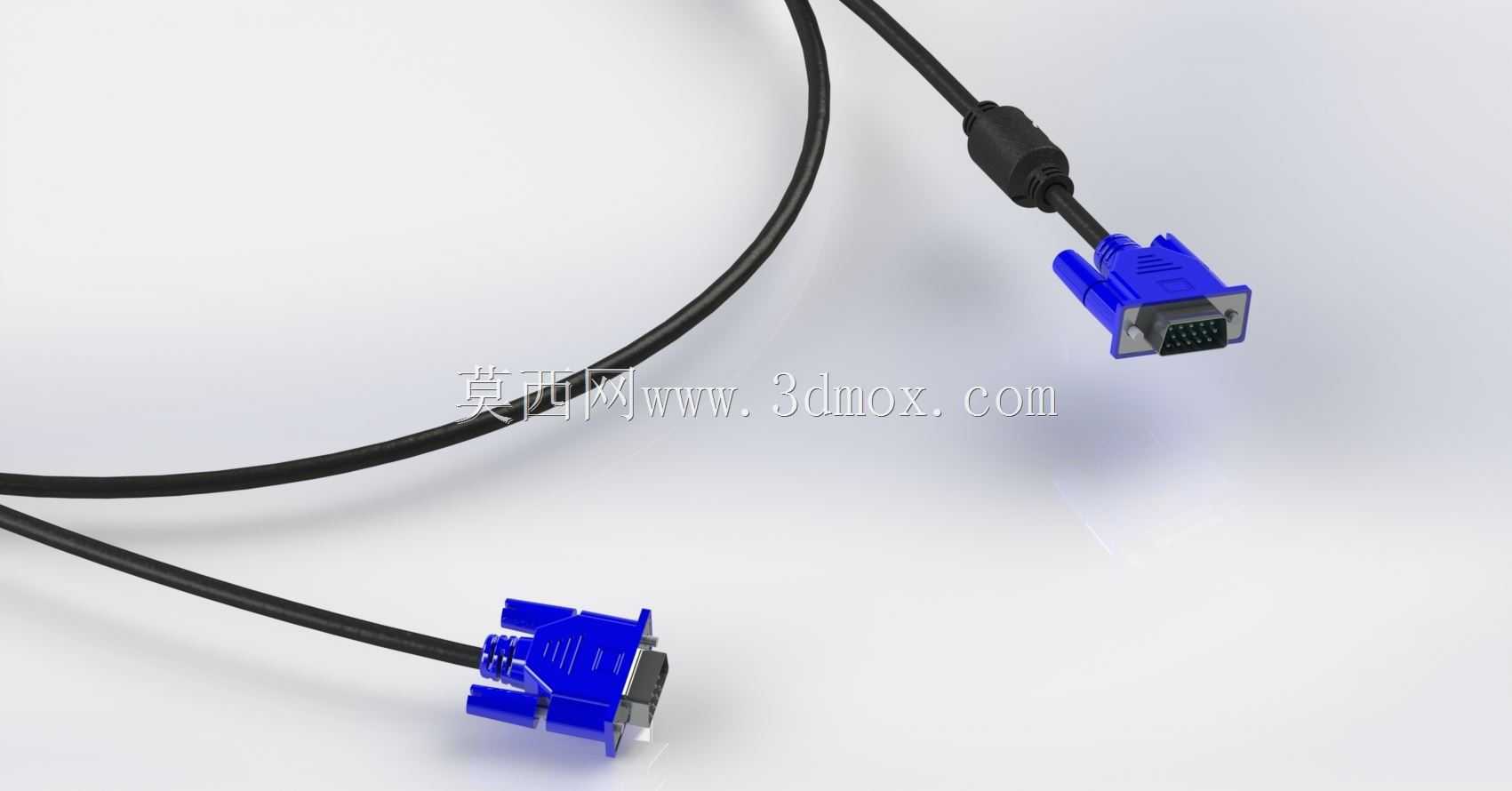

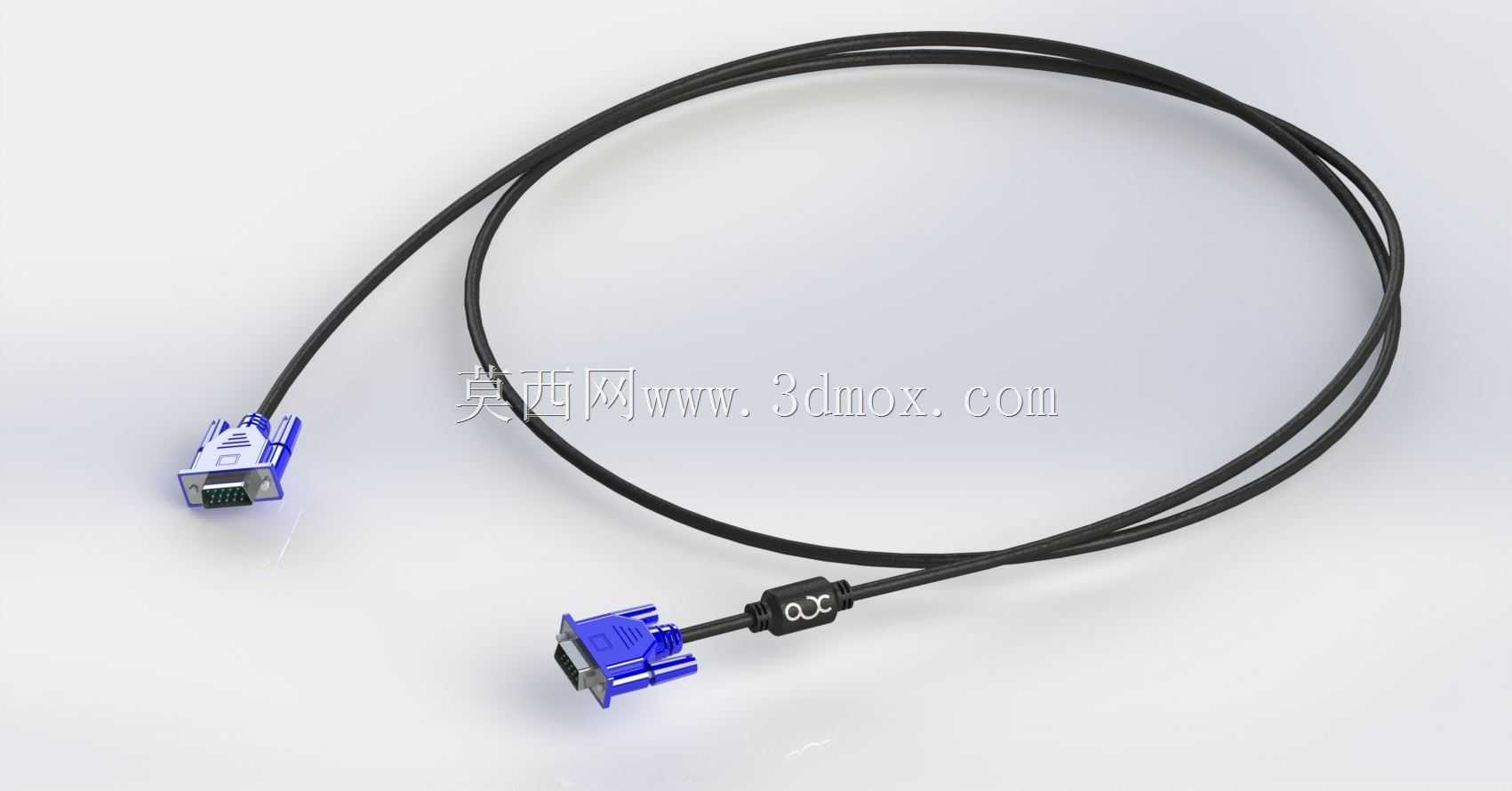

　　在工业控制现场的老式工控机显示接驳、台式电脑与CRT/早期LCD显示器连接、投影设备临时信号布设场景里，VGA线缆是承担模拟视频信号传输的核心连接件，这款双公头VGA线缆的三维结构完整还原了量产产品的全部细节，可直接用于设备布线仿真、机柜装配干涉检查、配套产品结构适配等工程场景。从实际使用的功能特性来看，这款线缆两端采用标准15针D-Sub公头接口，接口端的蓝色塑料护套为常规量产的阻燃PVC材质，金属插针部位做了镀金防氧化处理，能降低反复插拔带来的接触电阻升高问题，接口尾部设计了防弯折的应力释放结构，避免日常使用中线缆根部因反复弯折出现线芯断裂的故障；线缆中段设置的圆柱形磁环，是为了滤除空间中的电磁干扰，

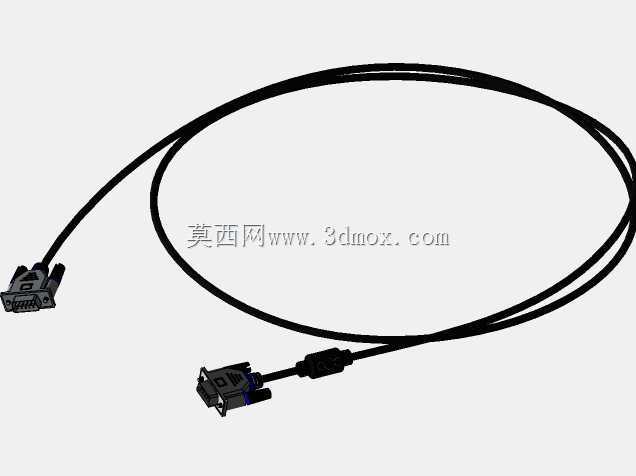

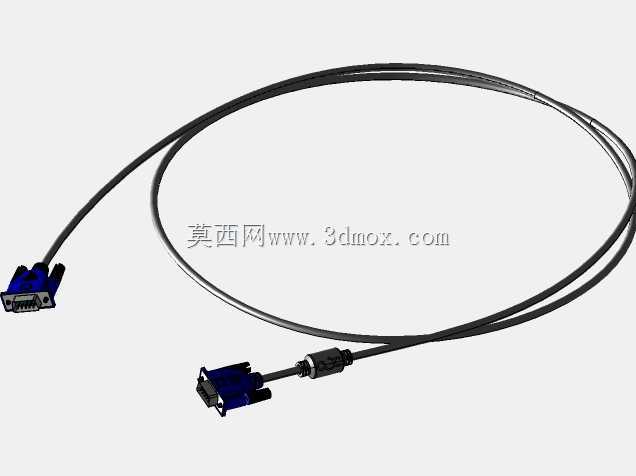

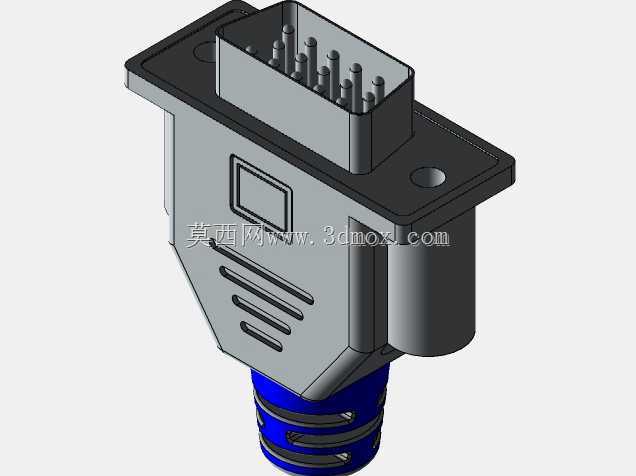

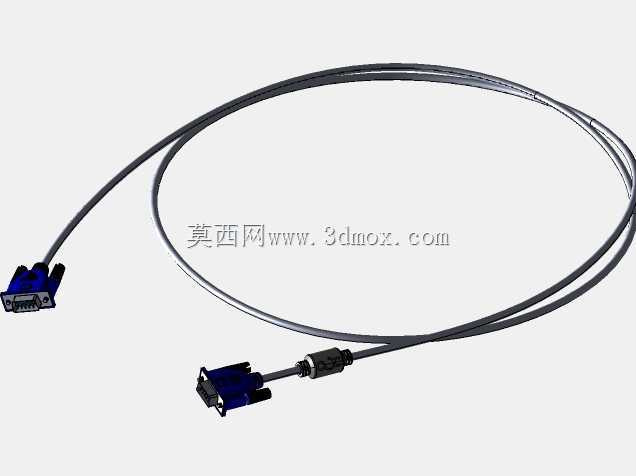

　　避免传输过程中出现画面水波纹、偏色、信号丢帧等问题，磁环与线缆外被采用注塑一体固定，不会因拉扯出现移位失效的情况。做这款线缆的三维建模时，首先要确定两端接口的标准安装尺寸，D-Sub15公头的外形尺寸严格遵循通用接口规范，插头端的固定螺丝柱间距为标准的31.75mm，适配所有常规VGA母座的安装孔位，插头插入母座后的配合深度为13mm，做设备装配仿真时可以直接调用这个模型验证接口插拔空间是否足够，避免机柜内布线时出现插头与周边结构件干涉、无法顺利插紧的问题。线缆本体部分采用柔性体建模思路，还原了常规VGA线的3+6线芯结构对应的外被直径，常规1.8米长度的该款线缆外被直径为6mm，最小弯曲半径为30mm，

　　在做布线仿真时可以按照这个参数设置线缆的弯折属性，模拟实际布线时的走线形态，避免设计出线缆弯折过度导致内部线芯折断的布线方案。线缆外表面做了细微的磨砂纹理还原，和实际量产的PVC外被质感一致，两端接口的金属外壳、插针、固定螺丝等细节都做了等比例复刻，磁环表面的标识也做了清晰呈现，不管是做产品展示渲染，还是做结构装配验证，都能满足精度要求。在实际工程选型中，这款线缆的适配场景覆盖了所有带标准VGA接口的显示设备与信号输出设备，不需要额外做转接结构，建模时特意保留了接口处的插拔导向结构，也就是D-Sub接口特有的梯形防呆设计，仿真时可以直观看到插反时的结构干涉情况，能给结构设计人员做接口布局时提供准确的参考。另外，

　　线缆两端的固定螺丝采用手拧式设计，螺丝头部的滚花结构也在模型中做了还原，实际使用时不需要额外工具就能完成接口的固定，避免设备移动时接口松动脱落，建模时螺丝的伸出长度设置为标准的5mm，适配常规母座的螺纹孔深度，不会出现螺丝过长顶坏母座内部结构、或是过短无法固定的问题。很多工程师在做设备整机建模时，往往会忽略线缆这类辅件的结构细节，导致后期生产装配时出现布线空间不足、接口干涉等问题，这款高精度的VGA线缆模型，可以直接导入到各类三维装配环境中，按照实际走线需求调整线缆的弯曲形态，提前验证布线方案的可行性，减少后期改模的成本。比如在做嵌入式工控机柜的设计时，需要预留VGA线缆的插拔空间，调用这个模型就能准确模拟出插头插入后占用的空间，以及线缆弯折后需要的走线半径，合理规划机柜内部的横梁、理线架位置，避免出现线缆被挤压、接口无法顺利插拔的问题。还有在做教学演示类的三维场景搭建时，这款模型也能完整展示VGA线缆的结构组成，帮助初学者理解模拟视频传输线缆的结构特点与安装要点。
