小型船舶液压舵用动力转向舵泵结构

　　在小型内河作业船、休闲游艇、近岸养殖作业艇的转向系统里，舵泵是整个液压转向回路的核心动力输出部件，不同于大型海船的电液复合转向架构，这类小型船舶的舵泵往往直接集成驱动电机与泵体，省去了复杂的外接管路布局，能在狭小的船舱安装空间内完成整套动力单元的部署。从实际使用场景来看，这类舵泵主要承担转向液压油的加压输出职能，当驾驶端的舵轮发出转向角度指令后，舵泵会根据舵机的开度需求输出对应流量的压力油，推动舵机液压缸动作，带动尾舵偏转完成航向调整，相比传统的机械连杆转向结构，液压助力的形式能大幅降低操舵力度，即便在高速航行遭遇横流、尾舵负载骤增的工况下，也能保证转向操作的平顺性，不会出现舵轮打手、转向卡滞的问题。

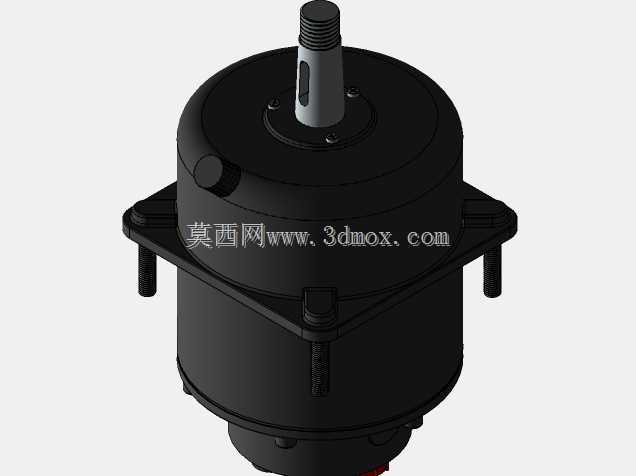

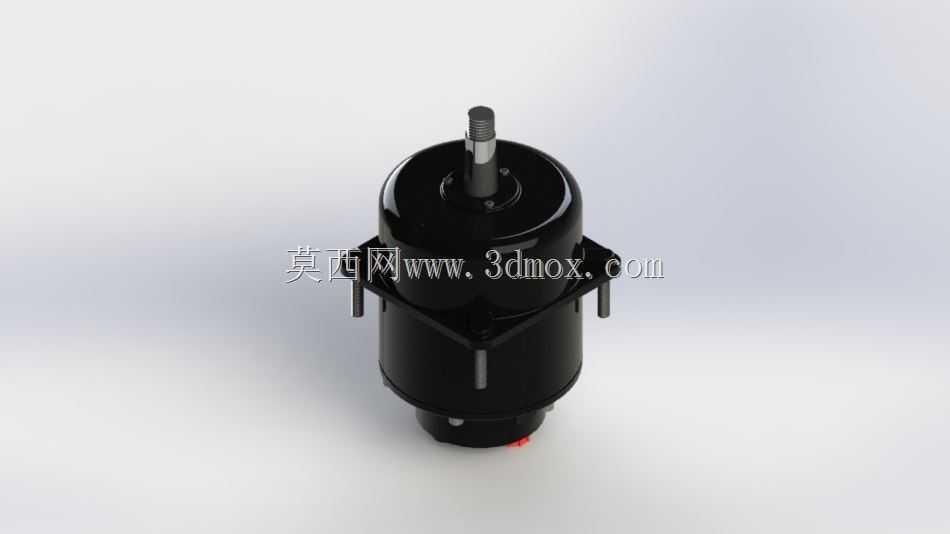

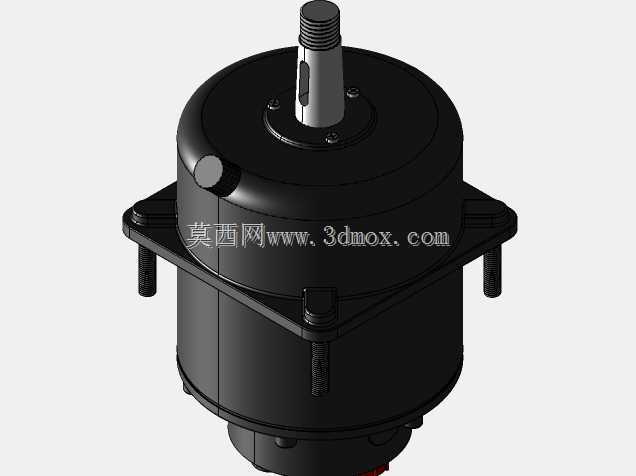

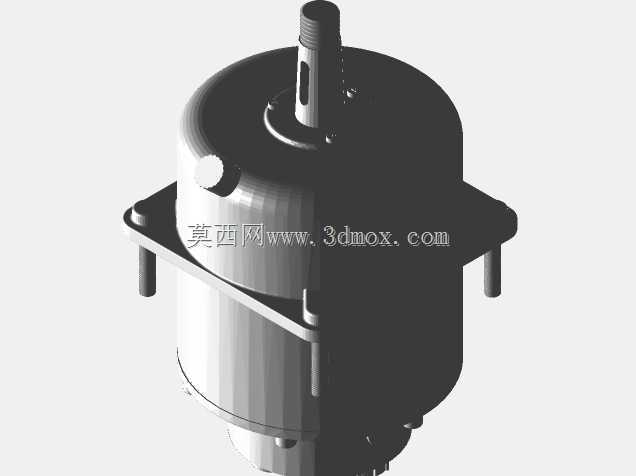

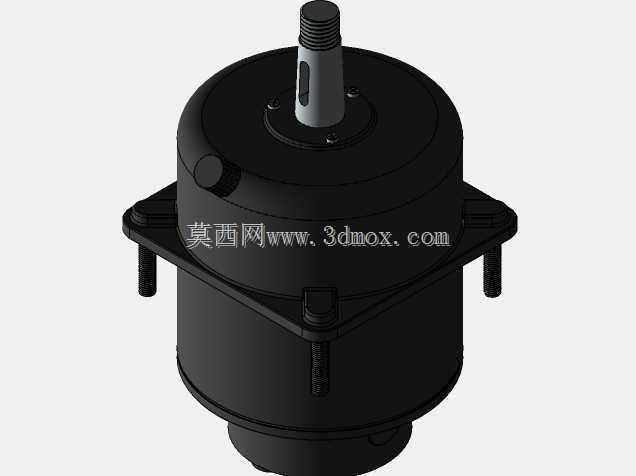

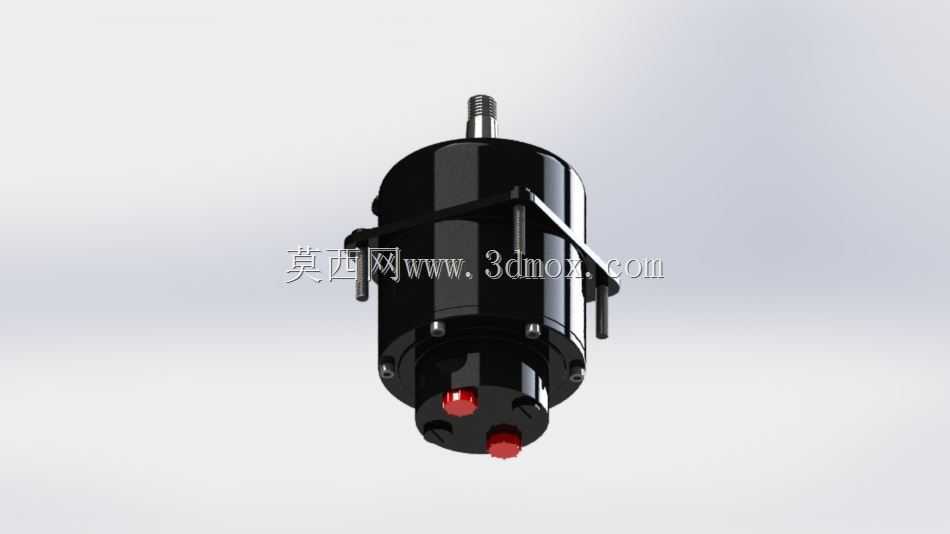

　　从结构设计思路来看，这个舵泵采用了立式同轴集成布局，驱动电机的输出轴直接与泵芯的转子连接，取消了传统分体式结构的联轴器部件，既缩减了整体轴向尺寸，也避免了联轴器对中偏差带来的振动、磨损问题。泵体的外壳采用了一体冲压的黑色金属壳体，表面做了防腐喷塑处理，能够适应船舱内高湿、高盐雾的使用环境，避免长期使用出现壳体锈蚀剥落的问题。壳体下部的安装法兰采用了菱形带固定支脚的结构，四个支脚预留了安装通孔，安装时可以直接通过螺栓固定在船舱的设备安装基座上，支脚与壳体之间做了加强筋过渡，能够承受泵体运行时的径向振动，避免长期运行出现固定螺栓松动、壳体开裂的问题。输出轴端采用了双唇口油封结构，能够在泵体带压运行时防止液压油从轴端渗漏，同时也能阻挡船舱内的水汽、灰尘进入泵体内部，保护内部的轴承与泵芯结构。壳体下部预留的红色堵头是注油与排气接口，首次加注液压油时可以通过这个接口完成油液加注与系统排气，日常维护时也可以通过这个接口检查油液状态、补充液压油。

　　从安装边界尺寸来看，这类小型舵泵的整体直径控制在120mm以内，整体高度不含输出轴的部分约为180mm，输出轴的伸出长度约为35mm，轴径采用标准的12mm平键轴结构，能够直接匹配通用的舵机连接法兰，不需要额外做转接加工。安装支脚的孔距为100mm×100mm，适配小型船舶通用的设备安装基座孔位，替换旧件时不需要重新在基座上打孔，能大幅降低现场改装的工作量。在功能特性上，这个舵泵的内部设置了溢流保护结构，当舵机打到满舵位置、外部负载超过系统额定压力时，溢流阀会自动开启卸荷，避免泵体长时间憋压导致电机烧毁、密封件损坏的问题，同时也能防止外部冲击力通过舵叶反向传递到舵轮端，保护驾驶人员的操作安全。泵芯采用了摆线转子结构，相比齿轮泵结构，摆线转子的运行噪音更低，输出流量脉动更小，在低速操舵时不会出现舵机抖动、转向卡顿的问题，适合小型船舶对转向平顺性的要求。

　　在实际选型匹配时，需要注意舵泵的输出流量要与舵机的液压缸容积匹配，流量过大会导致转向过于灵敏，高速航行时容易出现航向过度修正的问题，流量过小则会导致转向响应滞后，遇到紧急避让工况时存在安全隐患。这个结构的舵泵额定工作压力设定在6MPa，足够推动150马力以下小型船舶的尾舵动作，电机部分采用了船用防水绝缘结构，接线端做了密封处理，能够承受船舱内的溅水、凝露环境，不需要额外做防水防护外壳。在三维建模过程中，这个模型完整还原了泵体的外部安装特征、接口位置、轴端连接尺寸，能够直接导入船舶转向系统的整体装配中，做安装干涉检查、管路布局模拟时可以直接调用，不需要重新测绘外部结构，能大幅缩短小型船舶转向系统的设计周期。建模时对安装支脚的倒角、油封位的台阶尺寸、输出轴的键槽规格都做了1:1还原，在做安装工装设计、维护工具匹配时也可以直接参考模型尺寸，避免出现尺寸偏差导致的安装问题。
