船用转向系统储液容器结构设计

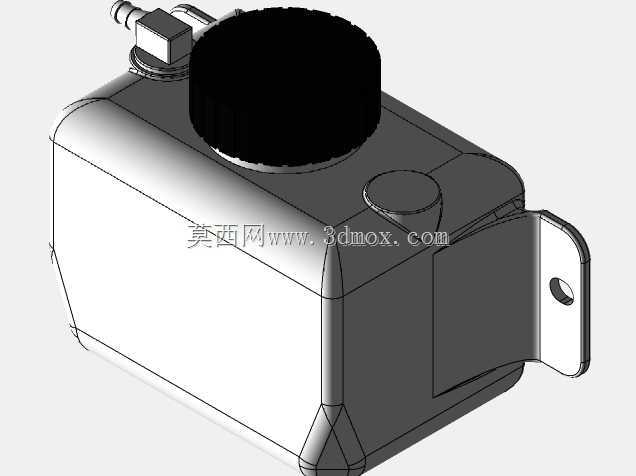

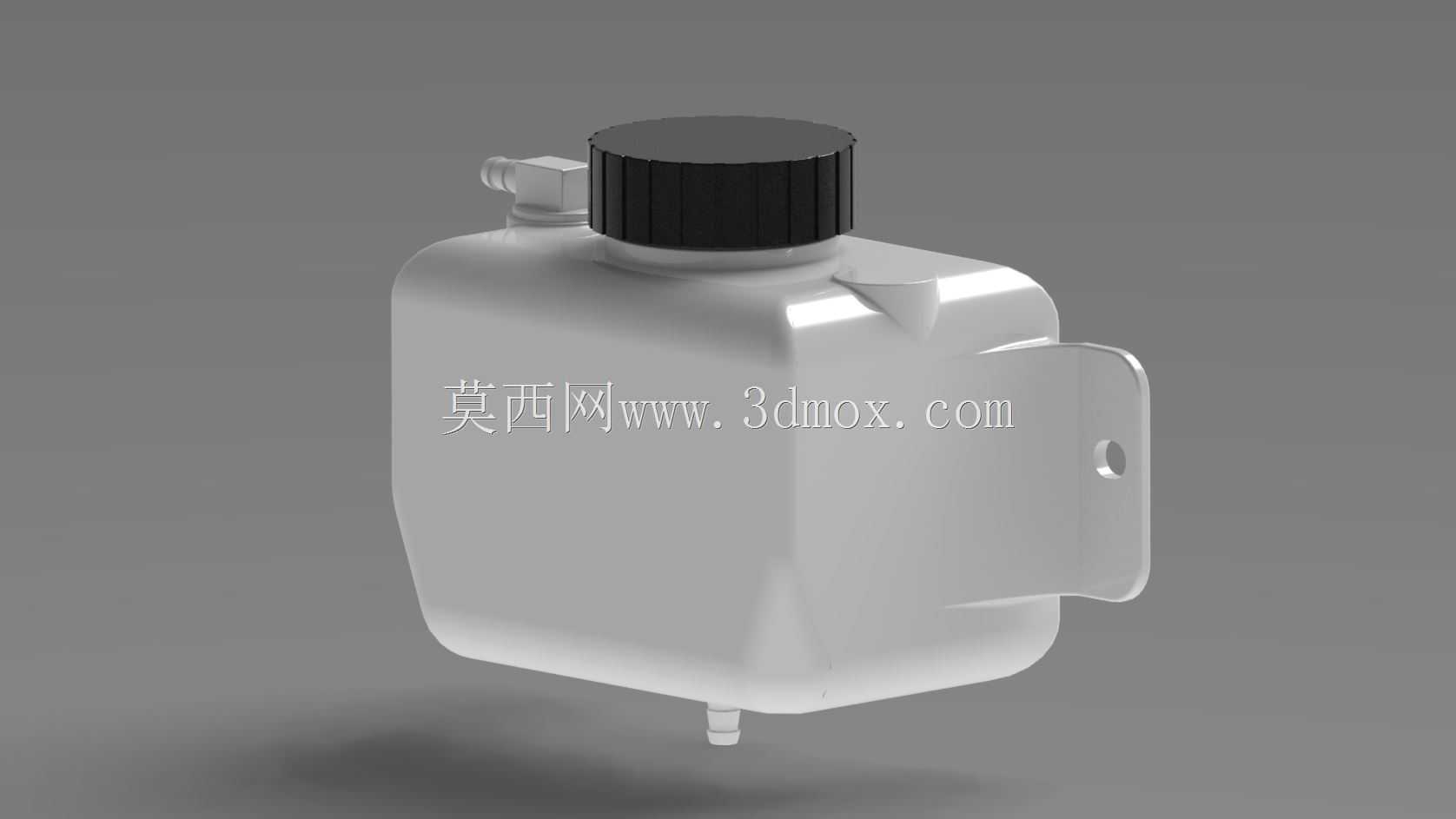

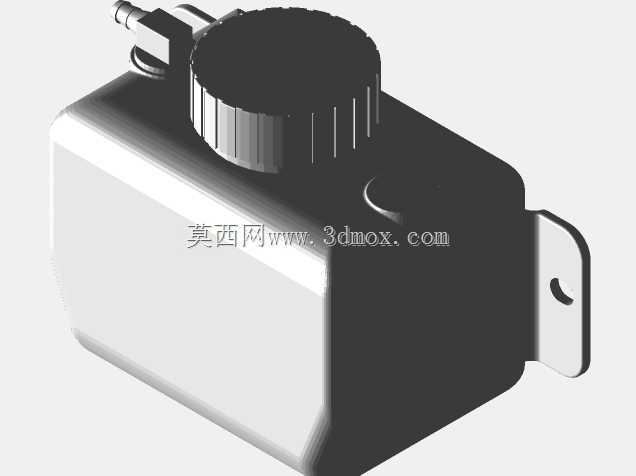

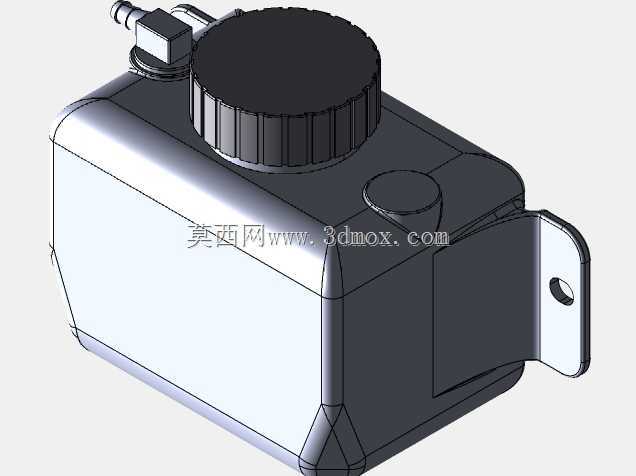

　　这款储液容器是船用液压转向系统的核心配套辅件，主要承担液压油存储、液位补偿、系统排气的核心作用，适配中小型内河作业船、休闲游艇的液压转向回路，安装位置通常位于舵机旁的舱壁支架上，需要兼顾舱内有限安装空间、船体航行振动工况、液压介质长期兼容的多重要求。从结构设计逻辑来看，容器主体采用近似方形的圆角过渡腔体，相比同容积的圆柱形容器，方形结构能够更好贴合舱壁安装面，减少横向占用的舱内空间，腔体所有棱边都做了R3-R5的圆角过渡，一方面避免注塑或吹塑成型时的应力集中问题，另一方面也能减少航行过程中液压油在腔体内的晃荡冲击，降低气泡卷入液压回路的概率。容器顶部设置的带防滑棱的旋盖，采用梯形螺纹配合内置密封胶圈，

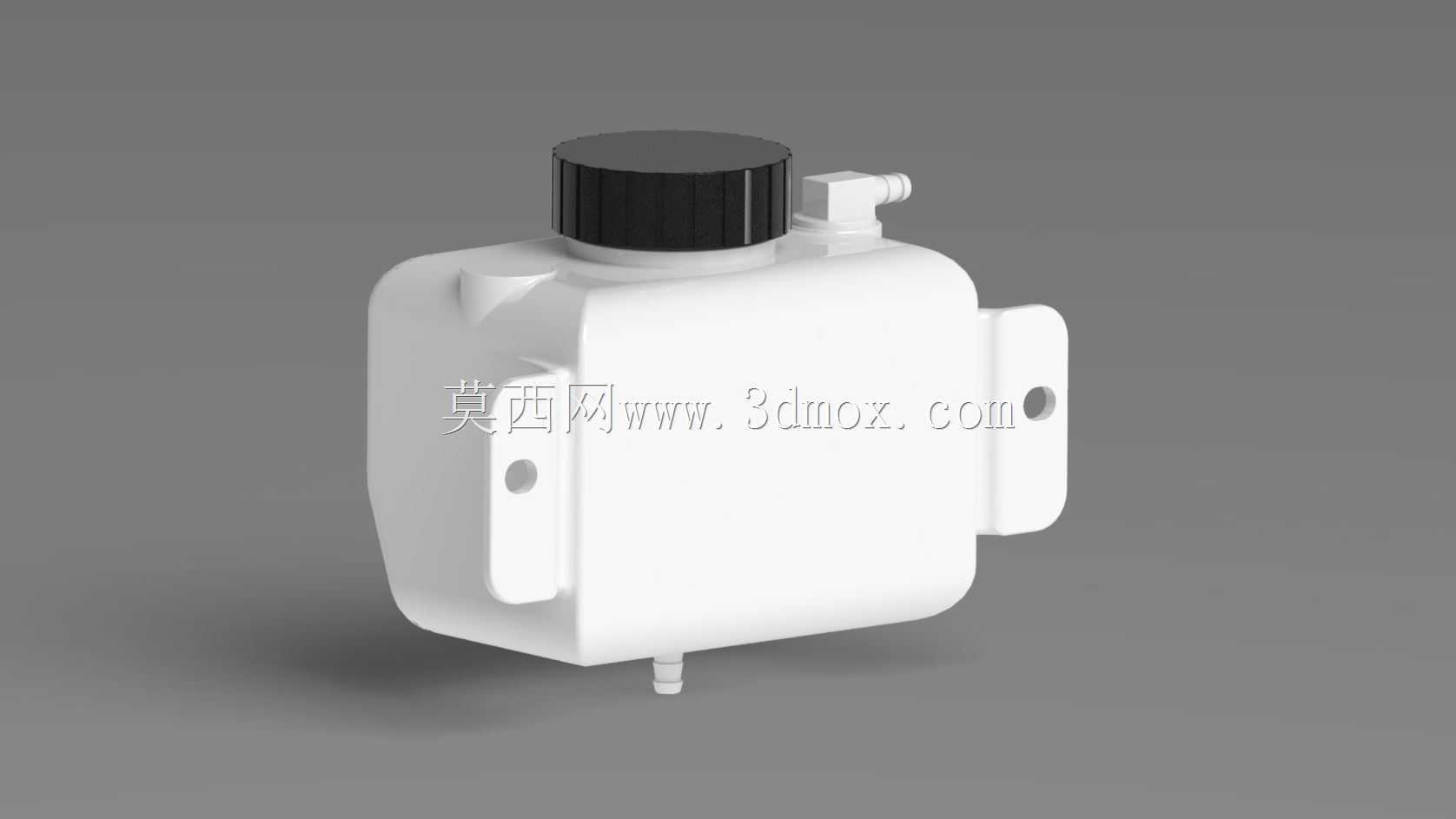

　　既可以方便日常维护时快速开盖补充液压油，又能保证航行颠簸状态下的密封性能，防止液压油溢出污染舱室；旋盖旁侧的小型斜向接头是系统回油接口，回油沿切向角度进入腔体，能够让裹挟气泡的回油沿腔体内壁缓慢流动，促进气泡上浮析出，避免气泡进入转向主泵造成舵机抖动、转向滞后的问题。腔体侧面伸出的带安装孔的固定耳片，是整个容器的安装承载结构，耳片与腔体主体做了加厚的过渡筋连接，安装孔直径适配常用的M6舱壁固定螺栓，安装时可以在耳片与舱壁支架之间加装橡胶减震垫，抵消船体航行时发动机传递的持续振动，避免长期振动下连接部位出现疲劳开裂。腔体底部设置的向下伸出的快插接头是出油接口，位置处于腔体最低点，能够保证在船舶倾斜摇摆的工况下，出油口始终处于液面以下，

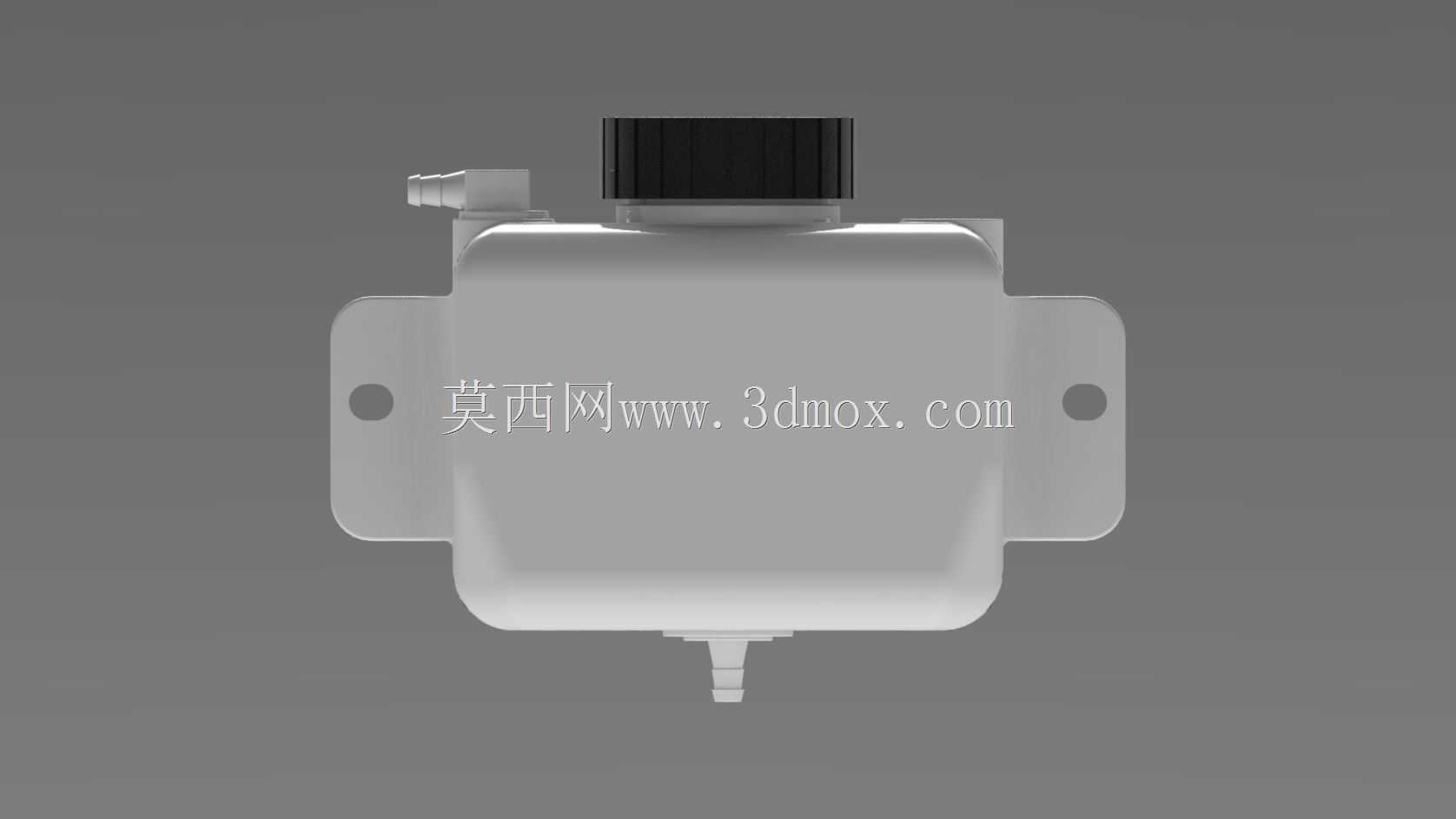

　　防止空气被吸入转向主泵，即使在船舶最大横倾角度下，只要液位保持在标定刻度以上，就能保证正常吸油。从安装边界来看，容器整体的横向宽度控制在160mm以内，纵向深度120mm，不含接头的主体高度140mm，加上顶部旋盖的总高度170mm，固定耳片的安装孔中心距腔体侧面25mm，安装时只需要在舱壁预留180*140mm的安装平面，预留顶部30mm的开盖操作空间即可完成布置，不会和周边的舵机管路、电路线束产生干涉。在功能设计上，腔体侧壁预留了液位观察的平面区域，可以粘贴液位刻度标识，日常巡检时可以直接观察剩余油量，及时补充同标号液压油，避免缺油造成转向系统故障；容器材质选用耐液压油腐蚀的改性工程塑料，重量比同规格金属储液罐轻60%以上，

　　能够降低船体上部的重量，提升航行稳定性，同时塑料材质本身的阻尼特性可以更好吸收管路传递的振动，减少接头部位松动的概率。实际应用中，这款储液容器适配排量10-25ml/r的转向液压泵，能够满足10米以下船舶的转向系统流量需求，回油接口和出油接口的尺寸都匹配行业通用的液压软管规格，不需要额外制作转换接头，替换维护十分方便；设计时还考虑了低温工况的使用需求，材质在-20℃到60℃的环境温度下都能保持足够的结构强度，不会因为冬季低温出现脆裂，也不会因为夏季舱内高温出现材质软化变形的问题。腔体内部没有设置复杂的挡板结构，依靠腔体本身的方形圆角结构就可以实现油液的缓流排气，结构简单可靠，没有多余的活动部件，长期使用几乎不需要额外维护，只需要定期检查液位、更换密封胶圈即可，非常适合船舶这类维护条件有限的应用场景。
