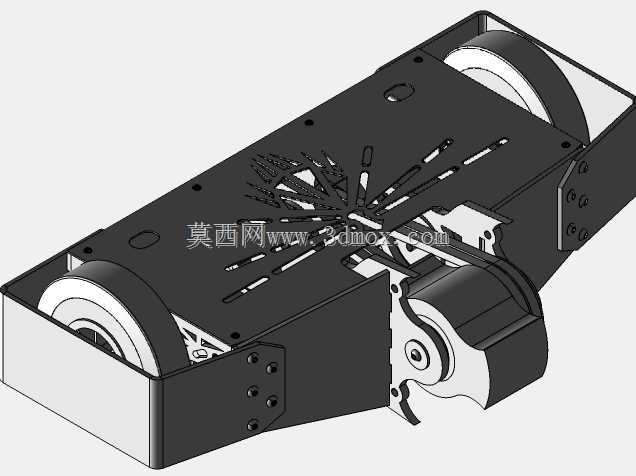

全焊接钢框架中量级格斗竞技机器人结构

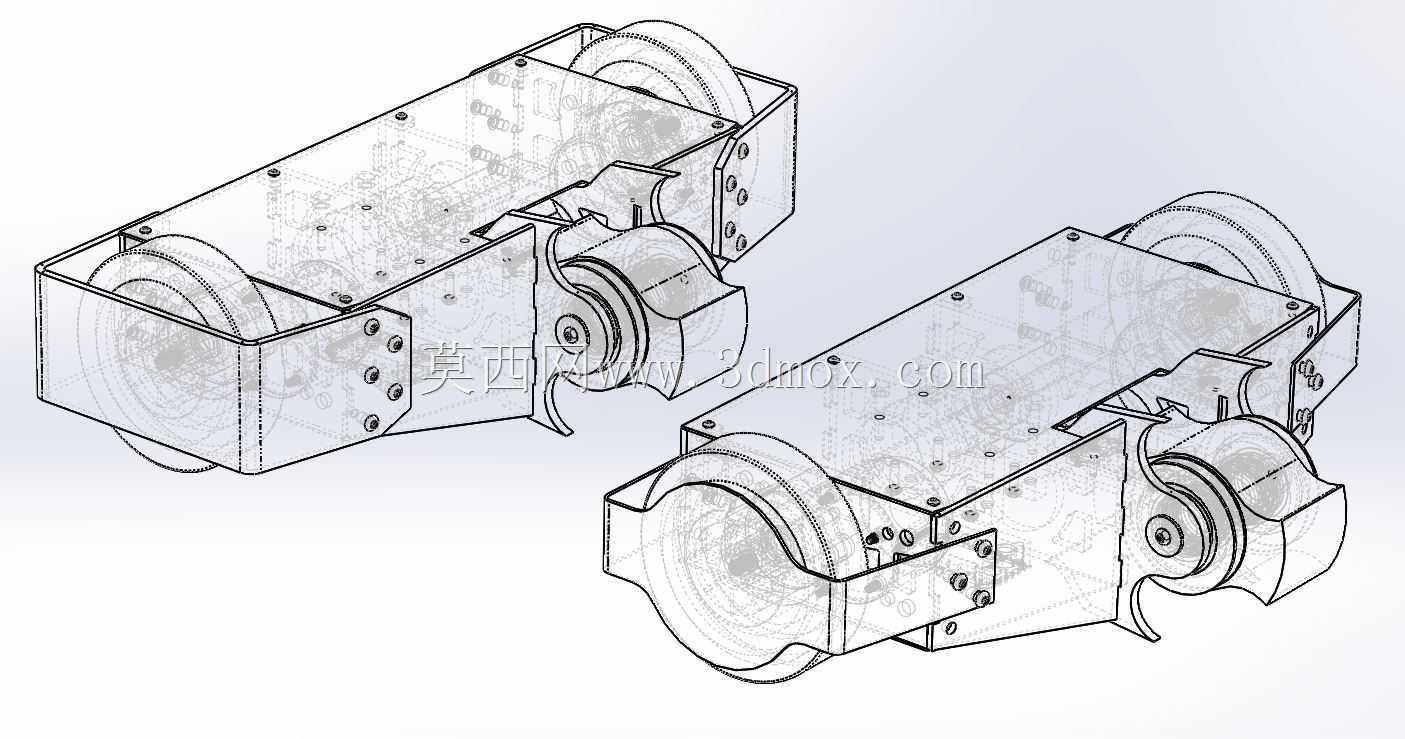

　　这款中量级格斗竞技机器人采用全焊接钢框架作为主体承载结构，框架板材通过裁切预留多组功能槽位，既实现整体减重，又为内部组件安装、线路排布预留充足空间，同时保证对抗冲击下的结构刚性，避免拼接式框架在高强度撞击中出现连接松脱、结构形变的问题。从实际竞技场景的使用需求出发，框架的轮组安装位做了下沉式设计，主动轮大部分结构藏于框架轮廓内部，仅保留接地接触段外露，可大幅降低对抗中轮组被对方武器直接击打损坏的概率，配合可更换的车轮防护罩，可根据参赛重量阈值灵活调整配重，将整机重量控制在45公斤级赛事的要求区间内。

　　动力适配层面，框架的电机安装位做了兼容式设计，既可以匹配定制齿轮箱搭配标准兆瓦级Ampflow驱动电机的动力方案，也可直接适配350W规格电动自行车电机，两种动力方案的安装孔位、轴系对接尺寸在框架设计阶段就做了统一适配，无需二次打孔改造即可完成动力单元换装，降低不同赛事规则下的动力改造成本。传动路径上，电机输出端直接对接轮组驱动轴，省去多余的传动转接结构，减少动力传递损耗的同时，也降低了传动结构在撞击中错位失效的风险。

　　结构布局上，框架顶面的镂空槽采用放射状排布，除减重作用外，还可作为上部武器模块的安装基准位，可根据竞技策略快速更换旋转武器、抬升臂等不同功能的上部作业机构，槽位的尺寸公差控制在±0.1mm，保证武器模块换装后的定位精度，避免高速运转时出现动平衡偏差。框架侧部预留的多组螺栓孔位，可用于加装侧部防护装甲、辅助支撑轮等附加组件，孔位采用等间距排布设计，附加组件无需定制转接件即可完成固定。

　　安装边界方面，整机主体轮廓控制在中量级格斗机器人赛事的常规尺寸限制内，宽度方向不超过轮距的1.2倍，长度方向预留前端武器的伸出空间，重心位置经过布局优化落在前后轮距的中心偏前位置，保证行进加速、撞击时的姿态稳定性，避免急停、转向时出现侧翻。框架底部预留15mm的离地间隙，可适应竞技场地的拼接缝隙、轻微凸起等复杂地面条件，同时避免底部结构在移动中剐蹭场地表面影响行进精度。电气组件的安装位设置在框架中部的封闭空腔内，空腔周边的钢板可形成物理防护，避免对抗中飞溅的碎屑、撞击直接损伤电控元件，空腔侧壁预留穿线孔，所有线路可从框架内部的预留槽位排布，避免线路外露被对方武器切断。轮轴的安装座采用加厚钢板焊接固定，轴孔与轴承的配合公差选用过渡配合，保证轮组高速转动时的同轴度，同时承受撞击带来的径向、轴向载荷，避免轮轴在对抗中出现弯曲、脱落问题。
