羽量级竞技格斗轮式机器人结构设计

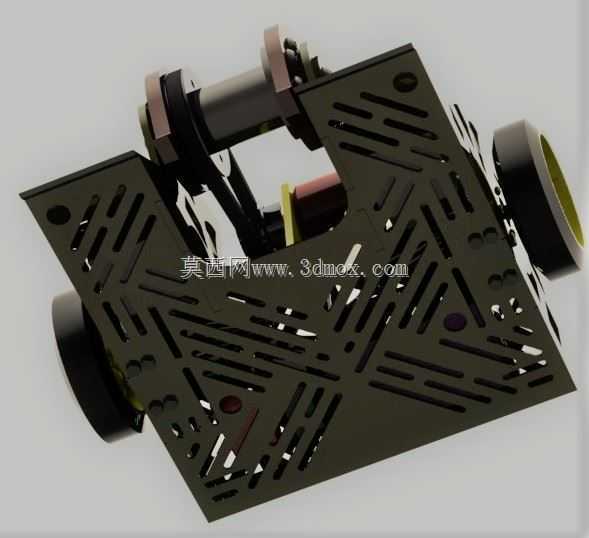

　　这款轮式格斗机器人的结构设计，完全围绕封闭式竞技擂台的对抗场景展开，所有布局逻辑都服务于高速移动下的近身对抗需求，没有冗余的装饰性结构。从底盘承载框架来看，主体采用高刚度板材拼接成型，下部预留了轮系安装的下沉空间，将驱动轮的安装位置下沉至底盘平面以下，既可以降低整机重心，减少高速转向、碰撞时的侧翻风险，也能将底盘离地间隙控制在合理范围，避免擂台表面的焊缝、凸起剐蹭底盘底部，影响移动稳定性。底盘上表面预留了多组规则排布的安装孔位，可根据对抗策略调整武器模块、配重块的安装位置，适配不同对手的战术调整需求。

　　行走系统采用双侧独立驱动布局，驱动轮选用大宽度高摩擦系数的橡胶轮面，轮毂做了辐条式镂空减重处理，轮轴与驱动电机输出端直连，省去了额外的传动减速结构，既减少了传动环节的动力损耗，也压缩了轮系占用的横向空间，让整机宽度控制在擂台通行、近身对抗的合理边界内。轮系外侧的黄色防护支架与底盘主体刚性连接，支架延伸至驱动轮的外侧半周位置，可在正面、侧面碰撞时承接冲击载荷，避免外力直接作用在轮体、轮轴上造成行走机构失效，支架上开设的多组镂空槽，在保证结构刚度的前提下尽可能削减了非必要重量，为前端武器模块预留足够的重量配额。

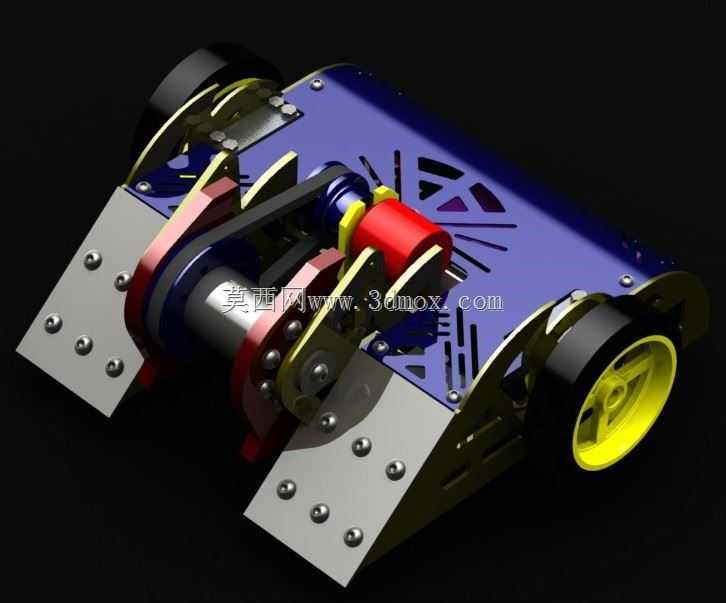

　　前端的旋转武器模块采用双支撑轴系布局，武器转轴通过两端带座轴承固定在前端的黄色支撑臂上，支撑臂与底盘主体做了一体化折弯成型设计，相比拼接式支架拥有更高的抗冲击强度，能承受武器高速旋转时的离心载荷，以及碰撞接触瞬间的反向冲击力。武器盘采用红蓝分色的多层叠合结构，外层为高韧性的冲击承接层，内层为高刚度的支撑层，旋转驱动通过同步带轮与底盘中部的驱动电机连接，带传动的缓冲特性可以吸收武器接触瞬间的冲击载荷，避免刚性传动打齿、电机轴过载变形的问题。武器模块的安装高度经过反复校核，旋转时的最低打击点刚好与对手机器人的常规底盘高度匹配，最高打击点覆盖对手的上层结构区域，可在近身接触时快速破坏对手的行走机构、框架结构。

　　整机的电气元件全部内嵌在底盘中部的封闭舱室内，电池、电调、控制板都做了分层安装，舱室上方设置盖板与底盘通过快拆螺丝连接，既可以在碰撞时保护电气元件不受飞溅物、冲击载荷损坏，也能在检修时快速打开盖板完成线路排查、元件更换。底盘尾部设置了向上延伸的弧形防护结构，可在被对手撞击尾部时保护尾部的接线端口、电源开关，同时避免整机被对手的 wed 类武器铲起后直接倾覆。所有外露的紧固件都采用沉头安装方式，紧固件端面不超出安装平面，避免对抗过程中紧固件被碰撞剐蹭导致松脱，也减少了表面凸起勾挂对手武器、擂台边界的概率。

　　从安装边界来看，整机的横向宽度、纵向长度都严格匹配羽量级格斗赛事的参赛尺寸要求，所有突出结构都在规则允许的轮廓范围内，武器旋转时的最大回转直径也没有超出尺寸限制。整机重量分配经过多轮调整，前部武器模块区域的重量占比约为百分之三十五，后部电池区域的重量占比约为百分之三十，双侧轮系区域的重量对称分布，保证高速移动时的转向灵活性，同时在正面碰撞时拥有足够的向前惯性，不会因为重心过于靠后导致碰撞时被对手顶起。底盘框架的边角都做了圆弧过渡处理，没有尖锐的外凸棱角，既符合赛事的安全要求，也能减少碰撞时的应力集中，避免框架边角受冲击出现开裂。

　　在结构细节处理上，所有受力部位的连接孔位都做了局部加厚处理，比如支撑臂与底盘的连接位置、轮轴安装座位置、带轮张紧结构的安装位置，都额外增加了衬板提升局部刚度，避免长期受冲击出现连接孔变形、结构松动的问题。带传动结构设置了可调节的张紧座，可根据同步带的磨损情况调整张紧力，保证动力传输的稳定性，张紧座的调节行程预留了足够余量，可适配不同厚度的同步带更换需求。整机的布线全部沿着底盘内侧的走线槽布置，线路通过扎带固定在槽内，避免运动部件剐蹭线路造成绝缘层破损，也减少了线路外露被对手武器破坏的风险。
