格斗竞技机器人驱动齿轮减速箱结构

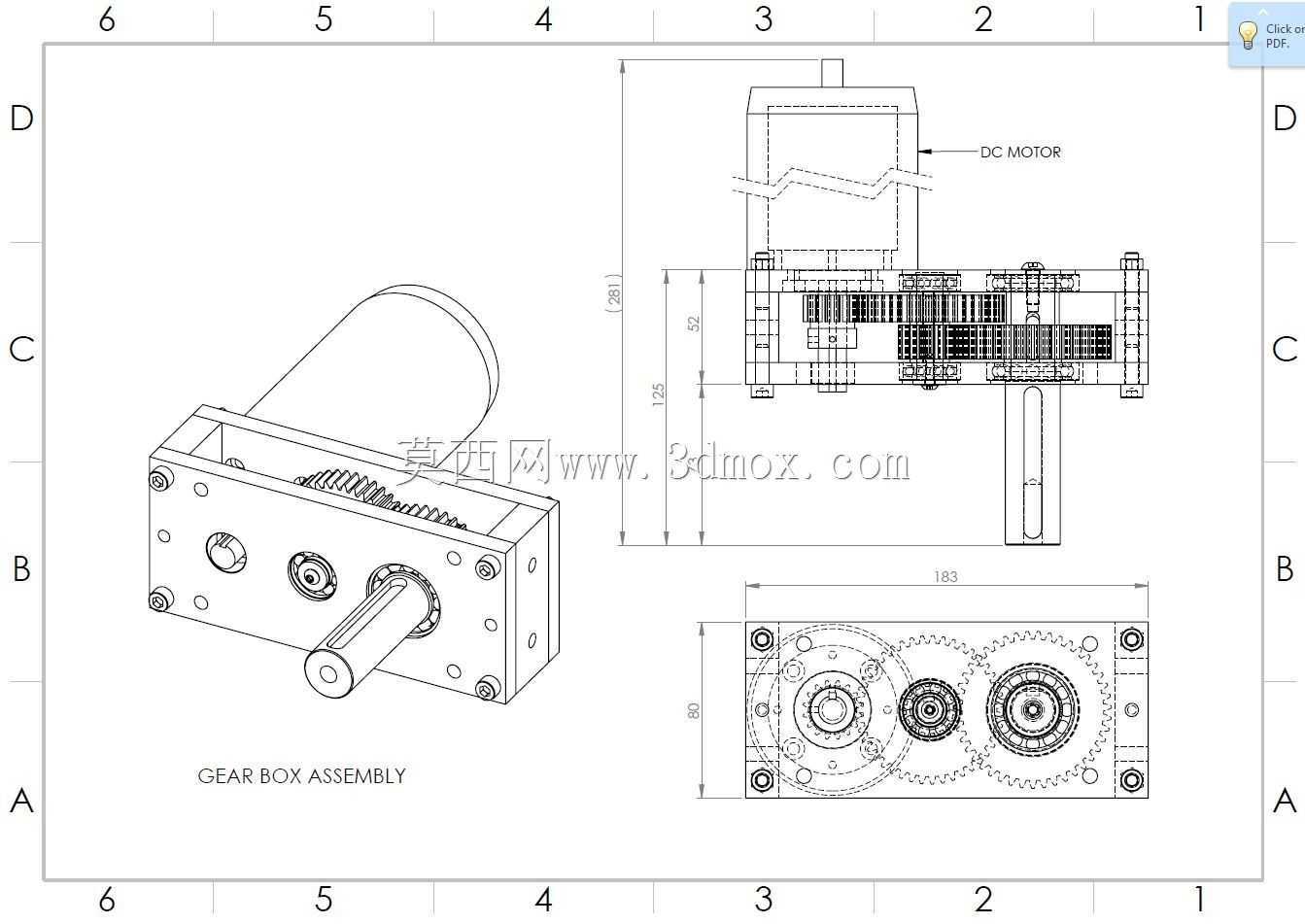

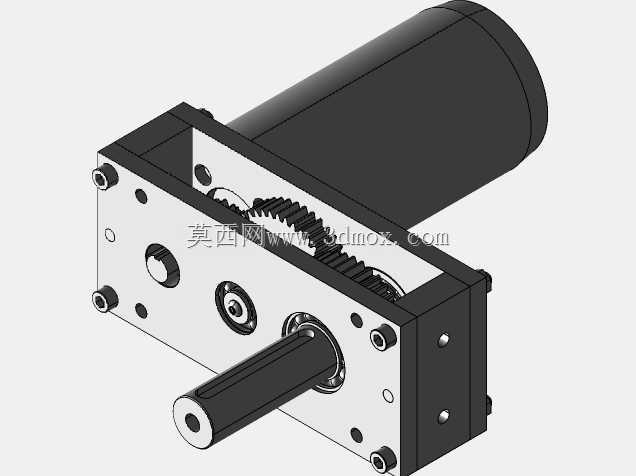

　　在竞技格斗机器人的动力系统搭建环节，驱动端的减速输出部件一直是决定整机对抗表现的核心组件，不少参赛队伍在选型时经常遇到市售成品减速箱成本过高、安装适配性差的问题，这款适配3英寸规格驱动电机的齿轮减速结构，正是针对LW至HW全重量级别格斗机器人的驱动需求开发，能直接匹配对应规格的驱动电机安装位，不需要额外制作转接法兰或者修改电机输出轴结构，大幅降低参赛队伍的动力系统搭建门槛。从实际赛场应用场景来看，格斗机器人在对抗过程中需要频繁完成急启急停、撞击脱困、推挤对抗等动作，对减速箱的负载耐受能力、传动间隙控制、输出刚性都有极高要求，这款减速箱采用平行轴直齿齿轮传动布局，传动比设定为7.2:1，刚好匹配3英寸驱动电机的高转速输出特性，

　　能将电机的高转速低扭矩输出转化为低转速大扭矩的轮端动力，既保证机器人在赛场的移动速度足够灵活，又能提供足够的推挤扭矩，在正面对抗时不会因为动力不足被对手推离站位。从结构设计思路来看，箱体采用分体式拼接结构，主体承力部分使用金属板材加工成型，输入侧直接与电机端盖贴合定位，通过周向布置的紧固螺丝完成电机与箱体的刚性连接，能有效抵消电机输出轴的径向受力，避免电机轴承在撞击负载下过早损坏；齿轮组采用定轴平行排布，每根齿轮轴都通过箱体两侧的轴承座完成双支撑固定，相比单悬臂的齿轮轴结构，能承受更大的径向冲击载荷，在机器人受到侧向撞击或者轮端被卡住堵转时，齿轮轴不会出现弯曲变形的问题。输出轴采用大直径实心轴结构，

　　轴端预留了标准的轮系安装孔位与键槽结构，能直接适配多数格斗机器人常用的行走轮安装尺寸，不需要额外加工输出轴转接件；箱体的安装孔位按照通用格斗机器人底盘的安装间距设计，孔位分布在箱体的四个边角位置，既可以直接通过螺丝固定在底盘的安装平面上，也可以搭配减震垫块使用，抵消对抗过程中传递到减速箱的冲击振动，避免螺丝松动或者箱体开裂。从安装边界尺寸来看，箱体整体外形方正，输入侧的电机安装止口深度刚好匹配对应电机的端盖凸台尺寸，安装后电机与箱体的贴合面没有多余缝隙，不会出现杂物进入箱体内部卡滞齿轮的问题；输出轴的伸出长度经过优化，既保证轮系安装后有足够的轴向定位空间，又不会因为轴伸过长导致轴端受力点距离轴承支撑过远，增大轴的弯曲力矩。

　　齿轮的齿形参数经过匹配调校，啮合间隙控制在合理范围内，既不会因为间隙过大导致正反转切换时出现明显的传动空程，影响机器人的操控响应速度，也不会因为间隙过小导致齿轮运转卡滞、传动效率下降；箱体内部预留了足够的润滑脂存储空间，装配时填充润滑脂后可以长时间免维护使用，不需要在参赛间隙频繁拆开箱体补充润滑，适配竞技赛事的高强度使用节奏。在实际装配调试过程中，这款减速箱的零件拆分逻辑清晰，所有齿轮、轴、轴承都可以通过常规工具完成拆装，不需要专用的工装夹具，参赛队伍可以根据自身的对抗需求，快速更换不同模数的齿轮组调整传动比，或者更换更高强度的齿轮材料提升负载能力，适配不同重量级别、不同对抗风格的机器人搭建需求；箱体的外侧没有多余的凸起结构，安装到底盘后不会占用过多的底盘内部空间，能给电池、电调、武器系统等其他部件留出足够的布置余量，降低整机的布局设计难度。相比市面上同规格的成品减速箱，这款结构的零件加工难度更低，所有板材类零件都可以通过常规的线切割、激光切割工艺完成加工，齿轮可以直接选用标准模数的成品齿轮进行二次加工，不需要开模定制，能大幅降低单台减速箱的制作成本，对于预算有限的业余参赛队伍十分友好，同时结构的刚性、负载能力完全能满足竞技赛场的对抗强度要求，不会出现比赛过程中减速箱碎裂、齿轮扫齿的故障，保障机器人的赛场稳定性。
