GTX波士顿工程吉他单块效果器结构设计

　　在电声乐器演出与录音场景中，单块效果器是吉他手塑造个性化音色的核心外设，这类设备通常以独立踏板形态排布在效果器板上，通过6.35mm音频接口串联在吉他与音箱之间，实现失真、过载、延迟等特定音色修饰功能。本次设计的GTX波士顿工程类模拟效果器，定位经典高增益失真音色输出，针对现场演出的高频踩踏使用场景做了结构层面的适配优化。

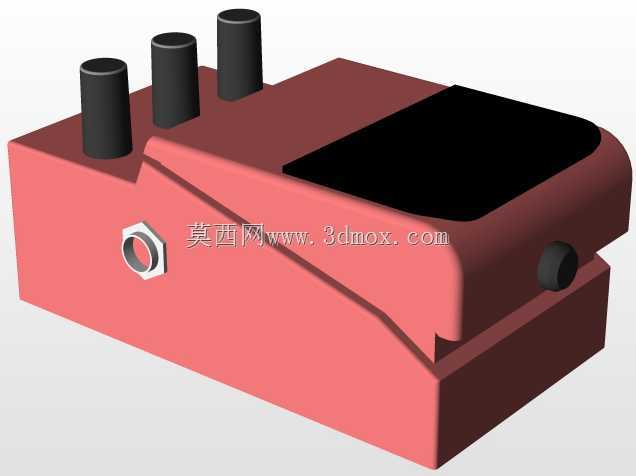

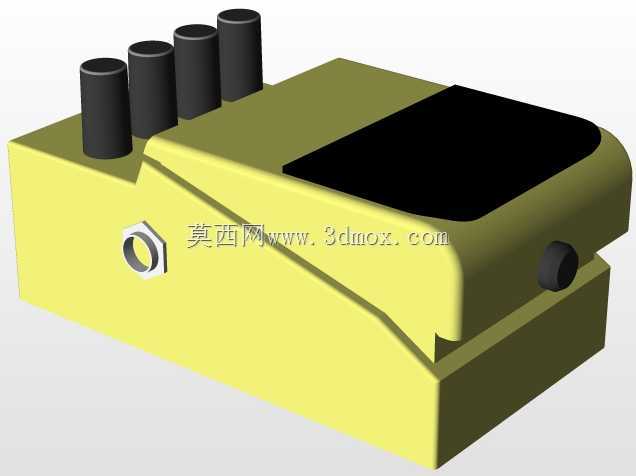

　　从外形尺寸与安装边界来看，该效果器采用行业通用的单块标准长宽比例，整体壳体采用斜坡式造型，前端踩踏区域高度略低于后端控制区，既符合脚踩切换时的人体工学角度，也能避免踩踏时误触上方的调节旋钮。壳体主体采用工程塑料注塑成型的分体式结构，上下壳通过侧边螺丝锁紧，接缝处做了错位止口设计，能够阻挡演出场景中常见的酒水泼溅、灰尘侵入，适配酒吧livehouse、户外露天演出等复杂使用环境。底部预留了标准效果器魔术贴粘贴平面，没有凸起的螺丝头或者加强筋，能够完全贴合效果器板的绒面，不会出现粘贴不牢导致演出中移位的问题。

　　功能结构层面，设备顶面排布三个同轴调节旋钮，分别对应增益度、音色均衡、输出音量三个核心参数调节，旋钮采用带防滑竖纹的黑色圆柱结构，旋钮高度高出壳体顶面18mm，即使在演出暗光环境下，用户也可以通过脚面触感快速定位旋钮位置做实时参数调整。顶面靠后区域设置了一块黑色磨砂踩钉区域，下方内置轻触式脚踏开关，踩下行程控制在5mm，触发反馈力度适中，不会因为踩踏力度过大损坏内部开关，也不会因为行程过短出现误触发。壳体侧边设置两个6.35mm大二芯音频接口，分别作为信号输入与输出端，接口采用内嵌式金属螺母固定，接口端面与壳体侧面齐平，能够避免线材插拔时的侧向力直接作用在内部PCB板上，提升接口的抗拉扯性能。另一侧设置9V直流电源输入接口，兼容行业通用的效果器外负内正电源规格，接口周边做了加厚的胶位补强，避免电源插头反复插拔导致的壳体开裂。

　　设计思路上，这款效果器没有做冗余的异形结构，所有外部特征都服务于实际使用需求：斜坡壳体的倾斜角度经过反复验证，控制在12度，刚好匹配脚踩时的脚踝自然角度，长时间演出踩踏不会产生明显的脚部疲劳；旋钮之间的中心间距控制在22mm，即使佩戴演出手套操作，也不会出现拧动一个旋钮带动相邻旋钮的问题；壳体边角全部做了R3的圆角处理，既能够避免搬运时磕碰掉漆，也能防止尖锐边角刮擦效果器板上的连接线材。内部腔体预留了足够的PCB板安装空间，同时在旋钮、接口、踩钉对应的位置都设置了定位柱，装配时不需要额外治具就可以快速对位，适合批量组装生产。腔体内部还预留了电池仓的扩展空间，用户可以根据使用需求选择外接电源或者9V叠层电池供电，适配没有电源接口的街头演出场景。

　　从实际使用的适配性来看，这款效果器的整体重量控制在180g左右，不会因为单块过重导致效果器板负载过大，也不会因为过轻易受线材拉扯移位。壳体表面采用哑光磨砂质感处理，不会在舞台灯光下产生反光干扰视线，同时不容易残留指纹和演出时的汗渍，日常维护只需要用干布擦拭即可。音频接口的位置设置在壳体短边两侧，符合行业通用的单块效果器接线逻辑，用户在排布效果器链的时候不需要额外弯折线材，能够减少线材损耗同时保持效果器板布线整洁。踩钉的位置设置在斜坡的最低处，刚好是脚自然放置的落点位置，切换音色时不需要大幅度挪动脚部，能够实现快速的音色切换操作，满足演出中快速换音色的使用需求。
