连续式滚筒涂布加工生产设备结构

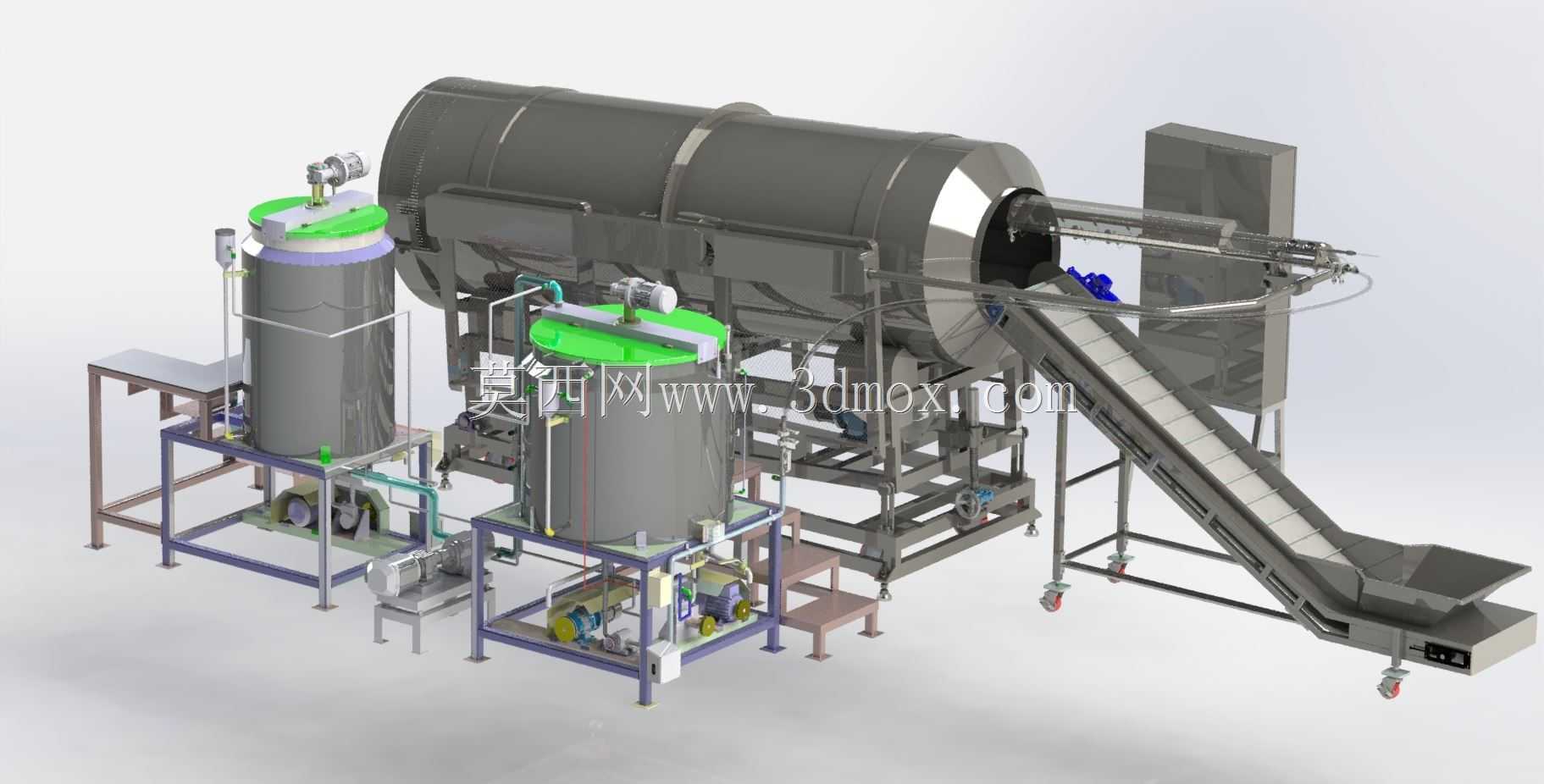

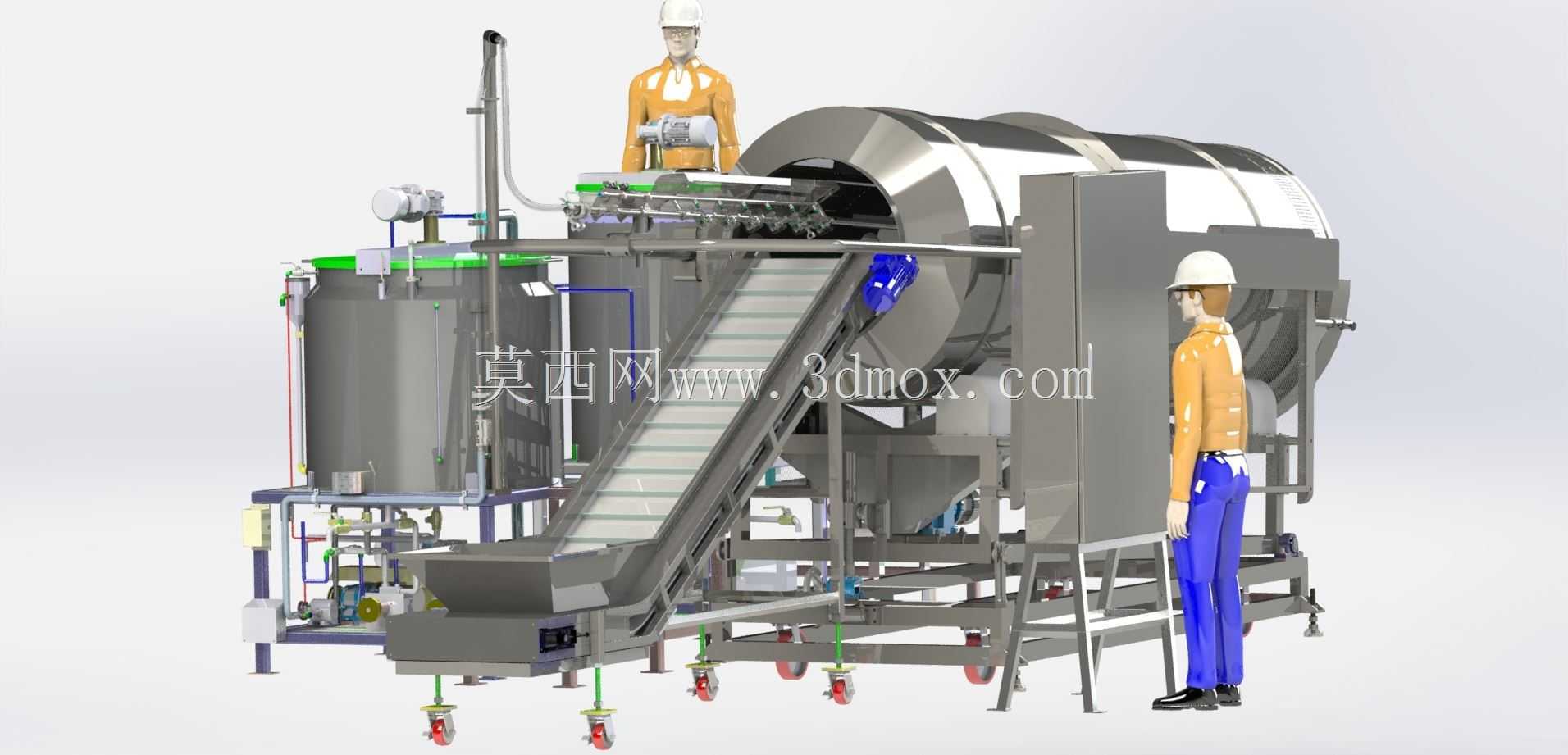

　　这套涂布滚筒生产设备，主要面向规模化连续式表面涂覆加工场景，常见于休闲食品裹衣包衣、工业颗粒物料表面涂层、种子药剂包衣等需要批量完成物料表面均匀覆膜的生产环节，整套设备集成了物料上料、涂覆作业、供液配比、成品输出多个功能单元，可对接上下游生产线实现全流程连续作业，无需人工频繁中转物料。从结构布局来看，核心的卧式滚筒主体采用倾斜安装设计，倾斜角度可根据物料特性、涂覆时长要求做小幅调整，滚筒内壁设置有导料抄板，滚筒转动时可带动物料持续翻转抛落，避免物料堆积结团，保证每一粒物料都能均匀接触涂覆介质，不会出现局部涂覆过厚或者漏涂的问题。滚筒进料端对接倾斜式皮带输送机构，输送架采用方管焊接框架结构，底部配置可调脚轮与支撑脚杯，既方便设备移位调整，也能在安装定位后锁止固定，避免运行时出现晃动偏移，输送皮带两侧设置有挡边，可防止颗粒物料在输送过程中洒落，进料端的料斗做了扩口设计，方便人工或者上游设备投料，输送速度可通过驱动端的调速机构调整，匹配不同产能下的进料速率要求。滚筒侧方布置的两台立式储液罐，承担涂覆介质的存储、搅拌、输送功能，罐体采用支腿架高安装，底部预留出管路与泵组的安装空间，罐顶配置搅拌驱动机构，可对罐内的涂覆液持续搅拌，防止涂覆介质出现分层、沉淀问题，保证涂覆液浓度均匀，罐体侧面设置有液位观测位，可直观查看罐内介质存量，及时补充原料，罐体之间通过输送管路、计量泵连接到滚筒内部的喷淋机构，可根据涂覆工艺要求精准控制喷液量，

　　避免涂覆液过多导致物料粘连，或者喷液不足导致涂覆不达标。整套设备的框架全部采用工业型钢焊接成型，焊接位置做了打磨去毛刺处理，所有与物料、涂覆介质接触的部位都做了抛光处理，避免物料残留挂壁，也方便日常生产结束后的清洁维护。从安装边界来看，整套设备沿物料输送方向的总长度约7.2米，宽度方向包含两侧操作通道预留后约3.8米，最高处为滚筒顶部的驱动机构位置，高度约3.6米，安装时需要在地面预留对应的设备摆放空间，同时在储液罐侧方预留1米左右的操作维护空间，方便日常检查管路、补充涂覆介质、检修泵组部件，设备总进线功率约18千瓦，需要在安装位置提前配置对应的供电接口，储液罐位置还需要预留清洁水源接口，方便生产结束后对罐体、管路、

　　滚筒内部做冲洗清洁。在设计思路上，这套设备优先考虑了连续生产的稳定性，所有驱动单元都做了冗余设计，滚筒的主驱动采用减速电机配合摩擦轮传动，运行噪音低，传动平稳，不会对滚筒内的物料翻转造成冲击，输送机构的驱动端设置有过载保护，一旦出现物料卡滞可自动停机，避免部件损坏。设备的管路布局全部沿设备框架侧边排布，做了管卡固定，避免管路晃动脱落，所有电气控制元件都集中布置在滚筒侧方的独立电控柜内，柜体做了密封处理，可防止生产过程中的水汽、粉尘进入柜内影响电气元件寿命，电控柜面板上设置有各单元的启停按钮、调速旋钮、运行状态指示灯，操作人员可在柜面直接完成设备的参数调整与运行控制，无需爬到设备上部操作。针对涂覆过程中可能出现的物料粘壁问题，

　　滚筒内部的喷淋机构除了正常喷涂涂覆液之外，还可切换为清洁模式，在批次生产结束后对滚筒内壁做高压冲洗，配合滚筒的低速转动，可快速将内壁残留的物料、涂覆液冲洗干净，减少人工清洁的工作量。另外，设备的各个功能单元都采用模块化设计，输送单元、滚筒主机、储液供液单元、电控单元都可单独拆分，方便设备进场运输，也便于后期根据生产需求做功能扩展，比如后续需要增加烘干单元，可直接在滚筒出料端对接对应的烘干设备，无需对现有设备主体做大幅改动。在实际生产应用中，这套设备可根据不同的涂覆工艺要求，调整滚筒转速、输送进料速度、涂覆液喷淋量三个核心参数，适配不同粒径、不同涂覆厚度要求的物料加工，比如加工小粒径的坚果裹衣时，可适当提高滚筒转速，加快物料翻转频率，降低喷淋量，实现薄层多次涂覆；加工大粒径的工业颗粒涂层时，可降低滚筒转速，增大喷淋量，保证涂层厚度均匀达标。整套设备的运行节奏可完全匹配上下游的生产节拍，无需中间设置缓存料仓，减少物料中转过程中的二次污染与破损率。
