椭圆轨迹曲柄滑块联动机构模型

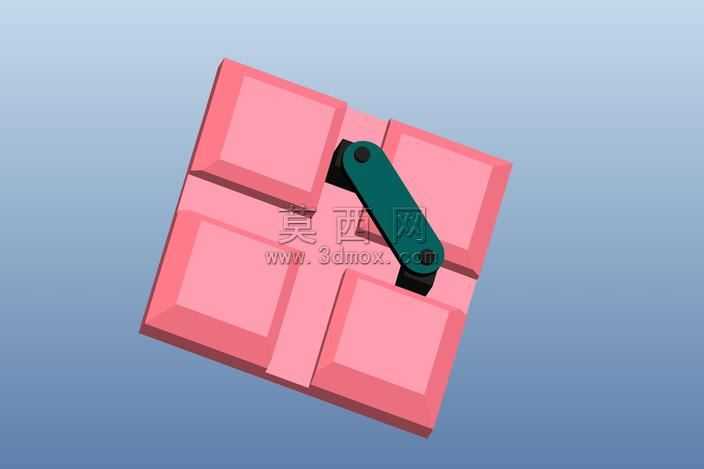

本作品为可实现椭圆轨迹输出的曲柄滑块联动机械结构三维模型，建模阶段采用参数化草绘完成核心运动副的轮廓定义，首先确定固定基座的安装基准面，将四块带导向滑槽的粉色基座块按十字正交布局排布，预留出曲柄摆臂的运动避让空间，基座块采用带倒角的方块结构，既保证安装定位的稳定性，也避免运动过程中出现棱边干涉。核心传动部件为深绿色摆臂构件，摆臂两端分别设置铰接孔位，一端与固定在基座中心的旋转轴形成转动副，另一端与嵌入十字滑槽内的滑动销形成铰接配合，建模过程中对铰接孔位添加了同轴度约束，对滑动销与滑槽接触面添加了重合约束，确保机构运动仿真时无卡顿、无错位。材质渲染阶段，基座部件采用哑光粉色硬质塑料材质，调整粗糙度参数至0.6以模拟工程塑料的磨砂质感，摆臂构件采用深墨绿色哑光金属漆材质，添加轻微的金属反射效果区分不同构件的材质属性，铰接轴部位采用亮黑色金属材质，突出运动副的结构细节。设计思路围绕特定椭圆轨迹输出需求展开，通过调整摆臂的有效长度、十字滑槽的宽度比例以及铰接点的偏心距离，可精准控制输出端的运动轨迹参数，适配各类需要非圆轨迹往复运动的通用机械场景，建模完成后通过全局干涉检查验证了所有运动行程内构件无碰撞，结构装配关系符合实际机械加工的装配逻辑，各部件的壁厚、铰接孔直径均按照常规机械设计标准取值，可直接用于原理验证、教学演示以及后续的工程化改型设计，能够直观展示曲柄滑块组合机构实现特殊轨迹输出的运动原理。
