可调式双轮长梁滚轮架支撑装置

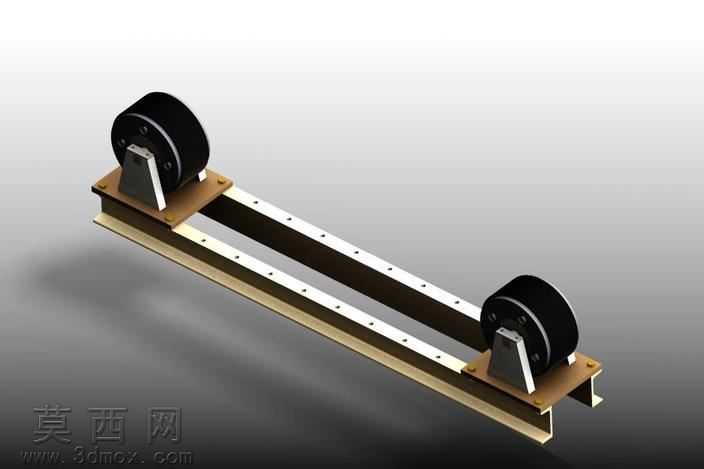

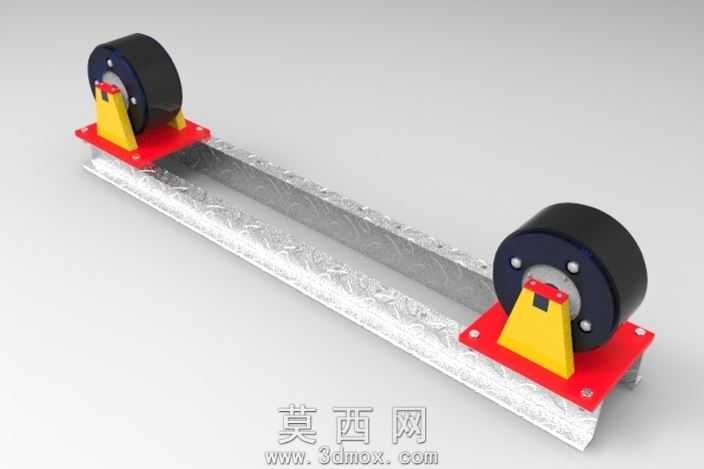

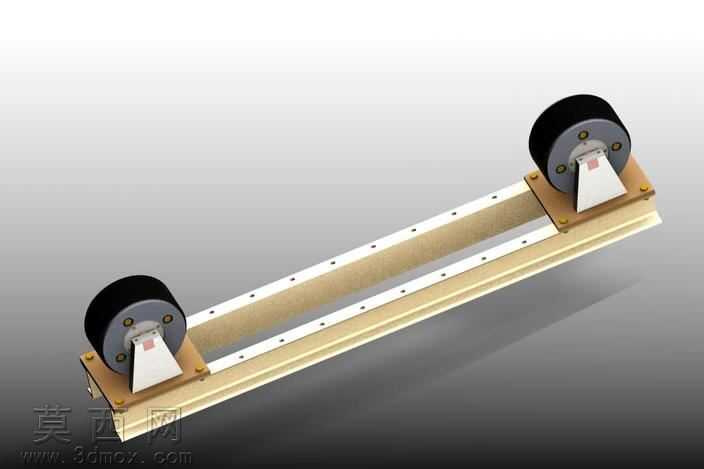

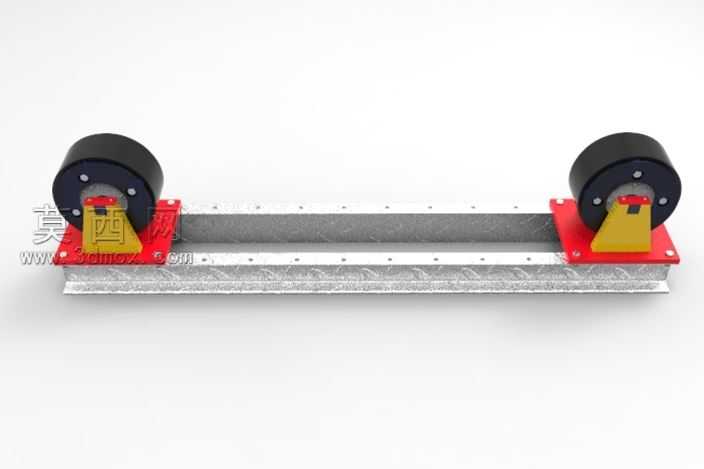

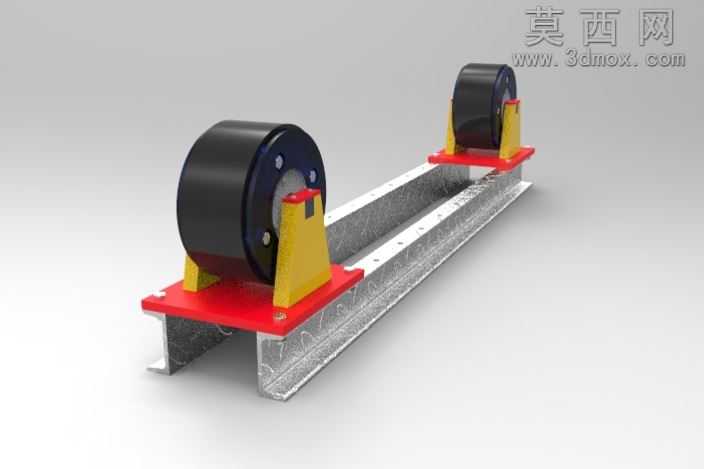

本作品为可调式双轮滚轮支撑装置，采用三维参数化建模完成整体结构设计，建模过程中对各零部件进行独立参数化定义，确保后续可根据承载需求快速调整尺寸参数。整体结构以长条形金属梁作为承载基座，基座采用标准型钢截面建模，表面还原热轧钢材的粗糙肌理与金属哑光质感，建模时保留了型钢表面的安装孔位阵列，孔位间距符合通用工装安装标准，方便后续与其他工位设备对接固定。基座两端对称设置可调式滚轮支座，支座底部采用红色涂装钢板作为安装底板，底板上开设长条形调节腰孔，建模时精准还原腰孔的圆弧过渡与尺寸公差，可实现两个滚轮之间的间距调节，适配不同直径的回转类工件支撑需求。滚轮组件采用黑色橡胶外层与金属轮毂的复合结构，建模时分别对橡胶层的耐磨纹理、金属轮毂的安装螺栓孔、中心轴承位进行细节刻画，橡胶材质设置为高阻尼哑光黑，金属轮毂采用镀锌亮面金属质感，还原真实滚轮的材质差异。支座与滚轮之间设置黄色三角加强筋结构，加强筋与支座底板、滚轮安装架采用一体化建模，连接处做圆角过渡处理，避免应力集中，黄色涂装采用醒目的工业警示黄质感，与红色底板、黑色滚轮形成清晰的视觉区分，方便现场操作人员快速识别调节位置。渲染阶段采用工业产品展示常用的柔光顶光搭配侧方补光，突出金属梁的表面肌理、各部件的装配层次，阴影设置为软阴影，真实还原装置放置在平面上的投影效果，整体渲染风格贴合工业设备展示的专业质感。设计思路围绕回转类工件的辅助支撑需求展开，通过对称可调的双轮结构，为圆柱形、圆环形工件提供稳定的转动支撑，可应用于焊接、打磨、检测等工序的工件承托，整体结构拆装方便，调节方式简单，无需复杂工具即可完成间距调整，适配多规格工件的支撑需求，各零部件均采用标准件与通用加工件设计，降低实际生产的加工成本与装配难度。
