不锈钢卡套式直通液压管接头三维设计

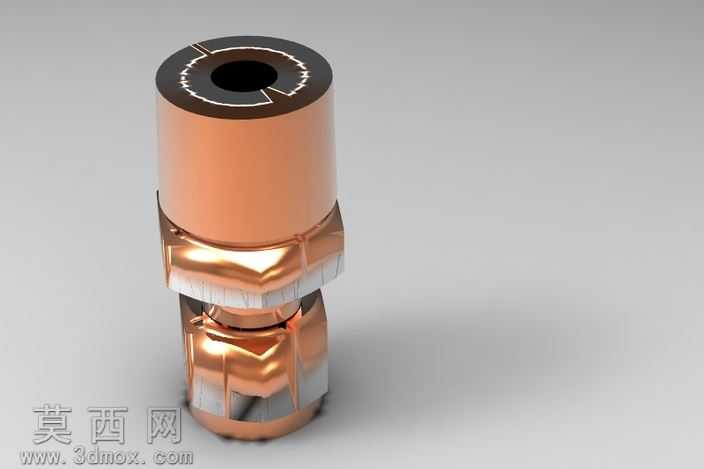

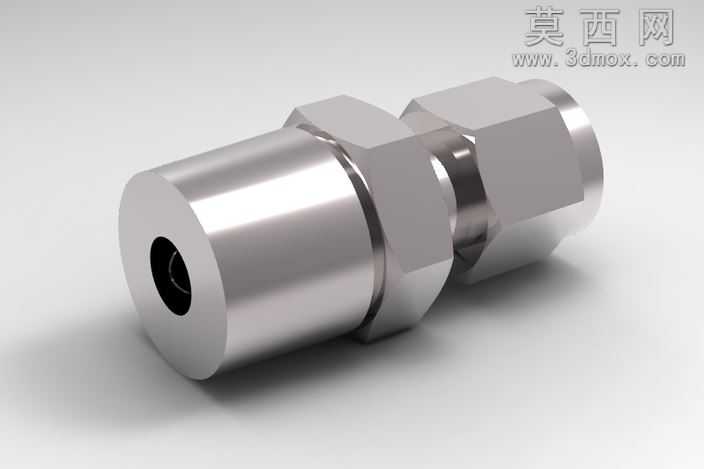

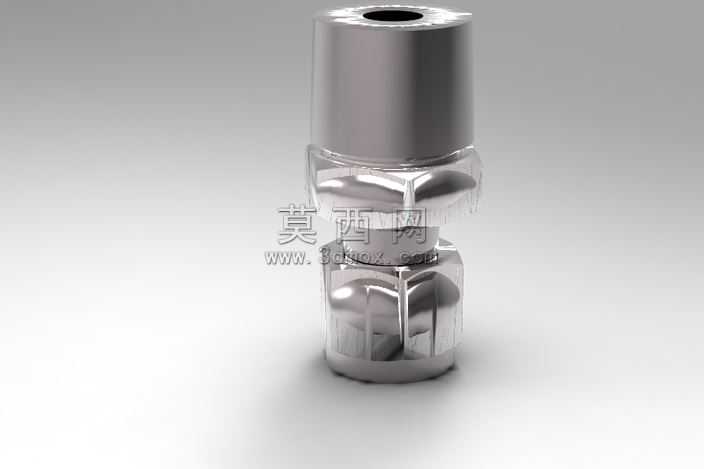

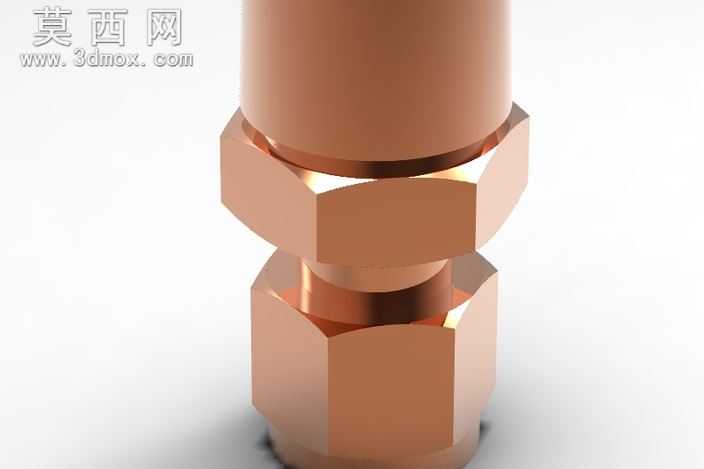

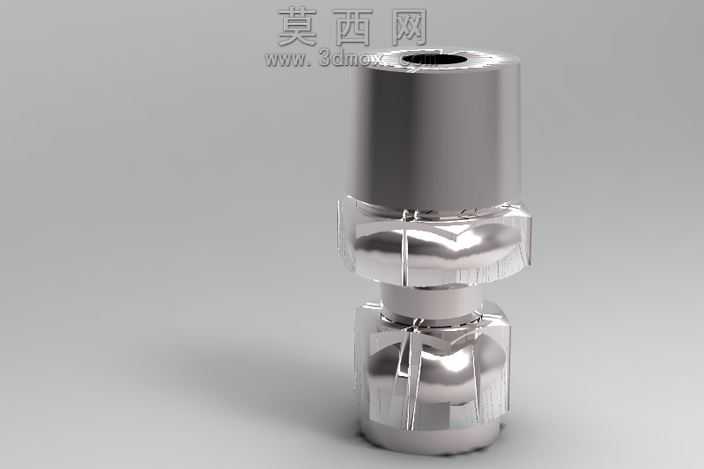

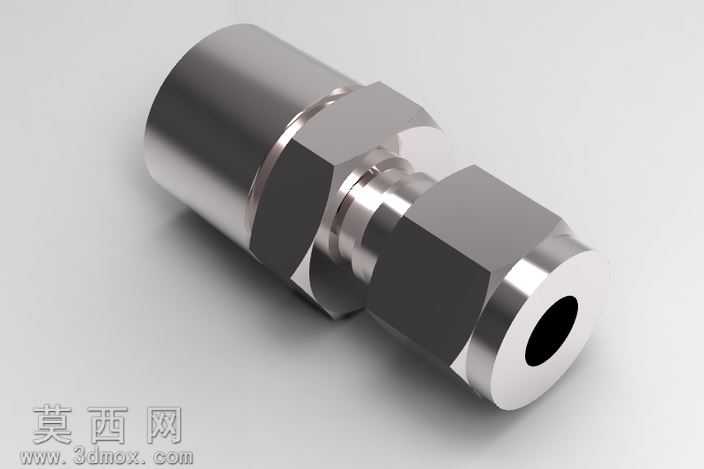

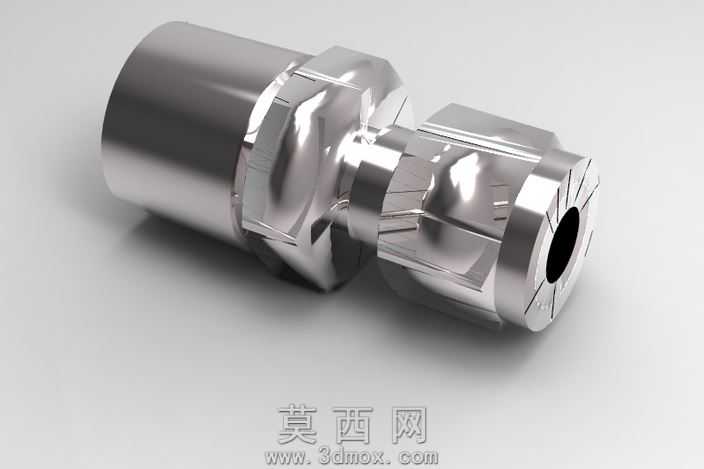

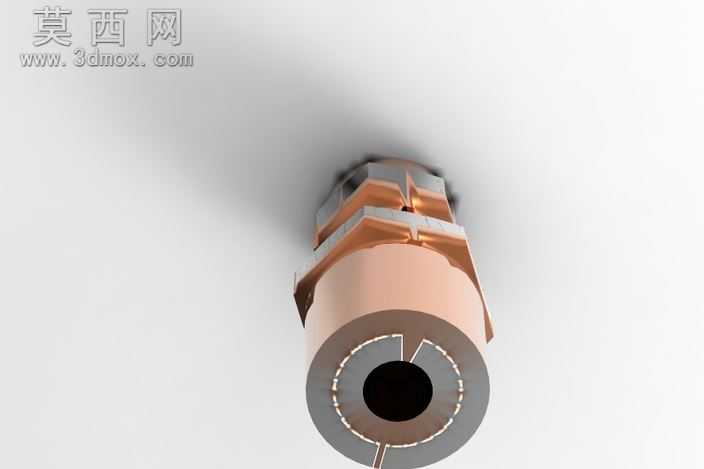

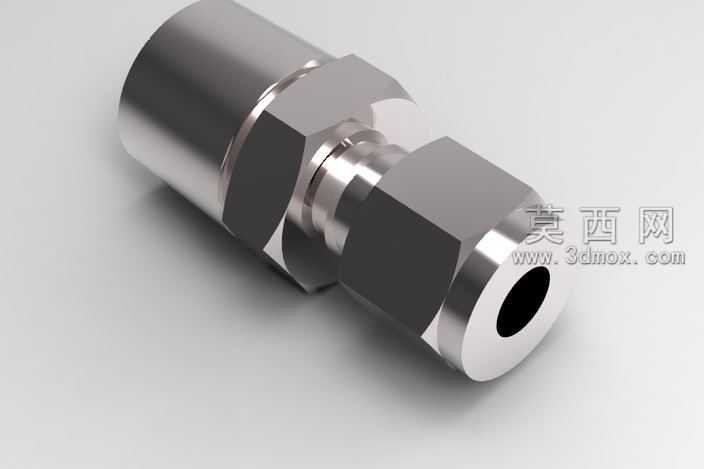

本作品为卡套式直通管接头的三维数字化设计成果，建模阶段采用参数化特征建模思路，以回转体结构为基础特征，首先绘制接头主体的轴向截面轮廓，通过回转命令生成两端衔接的主体基体，再针对中部的六角拧动结构，通过拉伸切除与凸台添加的方式构建出标准对边尺寸的六角夹持面，保证该结构可匹配标准扳手的拧动操作需求。建模过程中严格遵循液压气动管接头的通用尺寸规范，对两端的衔接部位做了精准的尺寸约束：一端为卡套衔接端，预留了标准的卡套安装锥面与锁紧螺纹行程空间，可适配对应外径的硬质管路，安装时通过拧紧螺母挤压卡套变形，实现管路与接头的密封与紧固；另一端为内孔直通的插接端，内孔做了同轴度约束，保证流体通过时无突兀的截面变化，降低管路内部的流阻损失。材质与渲染阶段，针对接头常用的不锈钢材质做了精细化的材质参数调试，赋予模型金属铬镍不锈钢的材质属性，调整金属度、粗糙度参数模拟不锈钢机加工后的表面质感，对六角面与圆柱面的加工纹理做了差异化处理，圆柱外表面呈现精车后的细腻金属光泽，六角夹持面保留轻微的加工磨砂质感，同时搭建了柔和的工作室光照环境，添加软阴影与环境反射效果，让金属材质的反光层次更贴近真实工业零件的视觉效果。结构设计上，整体采用一体式主体加锁紧端的组合结构，中部六角结构与两端衔接部位做了圆角过渡处理，避免应力集中问题，内部流道全程做了等径设计，无台阶、无死角，既可以应用在液压系统的油路管路连接中，也可适配气动系统的气路连接场景，能够满足不同压力工况下的管路直通衔接需求，建模过程中对所有配合尺寸做了公差预留的参数化设置，可根据不同的管路规格快速调整尺寸参数生成对应规格的接头模型，为后续的工程图导出、装配模拟、3D打印样件验证提供了精准的三维模型基础。
