折弯式双孔连接扭扣夹固定支座

项目分类:通用五金配件 发布时间:2022-05-13 ID:624945
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座
  • 折弯式双孔连接扭扣夹固定支座

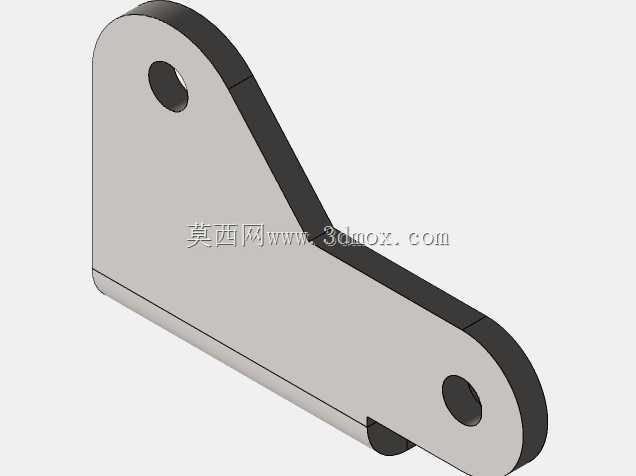

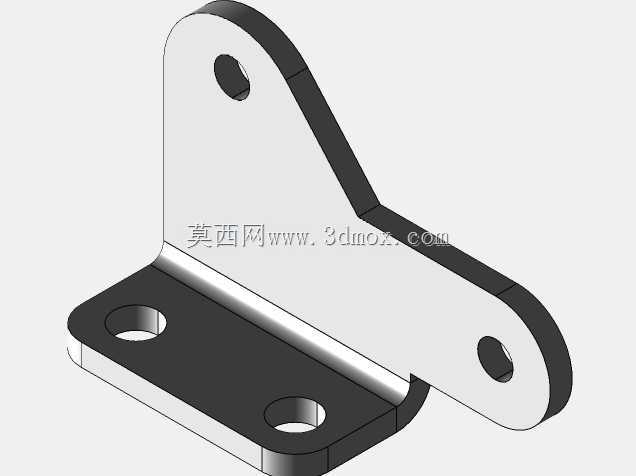

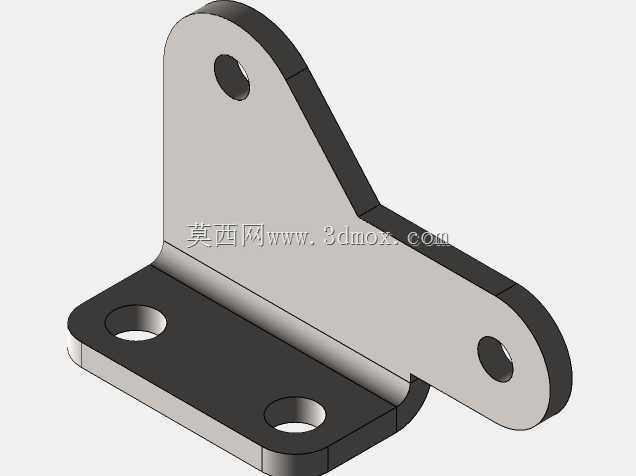

  该扭扣夹固定支座采用一体折弯成型的L型空间布局,整体由水平安装底板与斜向延伸的连接臂构成,两个功能面呈非正交夹角,可在紧凑安装空间内完成跨平面的载荷传递与点位对接,常见于通讯终端内部卡扣限位、小型设备舱内管路束装固定、消费电子开合结构的铰接支座等场景,替代传统分体拼接的支架组合,减少装配累计误差。

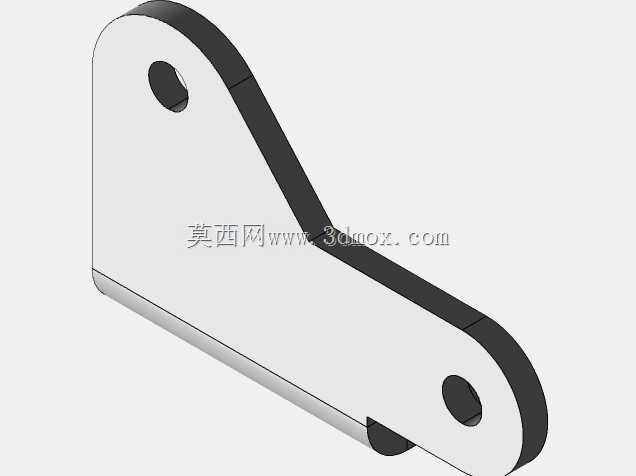

  从安装边界来看,底部水平承载板开设两个同轴沉头安装孔,孔位沿底板长边方向对称分布,沉孔深度可完全容纳紧固件头部,安装后螺栓端面不超出底板下表面,保证支座与安装基面完全贴合,不会出现局部翘曲、虚接的问题;底板边缘做等厚度圆角过渡,无尖锐冲裁毛刺,装配时不会刮伤周边线束与外壳内壁。斜向连接臂从底板折弯根部向上延伸,臂身轮廓随受力走向做变宽度优化:靠近折弯根部的臂段宽度更大,用来分散折弯处的集中应力,避免反复开合受力后在折弯圆角位置产生疲劳裂纹;臂身向末端延伸过程中宽度平缓收窄,末端开设圆形铰接通孔,孔边缘做加厚翻边处理,提升孔壁的抗挤压磨损能力,铰接销轴穿入后长期转动也不会出现孔位扩孔、松旷的问题。

  设计过程中优先保证了折弯工序的工艺可行性:折弯内圆角取值匹配板材厚度,既不会因圆角过小导致折弯外侧材料拉伸断裂,也不会因圆角过大造成折弯回弹角度超差,成型后两个功能面的角度一致性稳定,批量生产时无需逐件校形。臂身的外轮廓曲线全部采用顺滑相切过渡,不存在应力集中的尖角突变,当支座承受侧向拉扯、开合冲击载荷时,应力流线可以沿臂身轮廓均匀传导,不会在局部位置出现应力峰值。

  实际选型使用时,底部两个安装孔的中心距预留了足够的调节余量,即便安装基面的预制孔位存在小幅加工偏差,也可以通过紧固件在孔内的微调完成对位,不需要额外扩孔修改基面。斜臂末端的铰接孔中心到底板安装面的垂直高度、沿底板长度方向的水平偏移量都经过空间校核,在配套扭扣夹完成扣合动作时,夹体的摆动行程不会和底板、周边设备外壳发生运动干涉,扣合到位后夹体的压紧面可以完全贴附被固定工件,不会出现偏压、滑扣的情况。

  板材厚度的选取兼顾了结构刚性与轻量化需求:整体壁厚均匀,底板在两个紧固件锁紧后不会发生板面凹陷,斜臂在承受额定横向载荷时的末端挠度控制在允许范围内,保证铰接点位的位置精度,同时整体重量控制在较低水平,不会给便携类通讯设备增加多余负重。零件所有外露棱边都做了倒角钝化处理,既去除了钣金加工产生的锐边,也在后续表面处理时让镀层均匀附着,不会出现棱边镀层过薄、长期使用后锈蚀的问题。

  在装配逻辑上,该支座将基面固定与卡扣铰接两个功能集成在单一零件上,省去了中间转接板、连接垫块等额外零件,装配时仅需完成底部两颗紧固件的锁紧、末端铰接销轴的穿装两个步骤,相比多零件拼接的支架结构,装配工时大幅缩短,同时也消除了多零件结合面之间的装配间隙,工作过程中不会出现零件间的碰撞异响,在便携设备移动、震动的使用环境下,连接可靠性更有保障。
