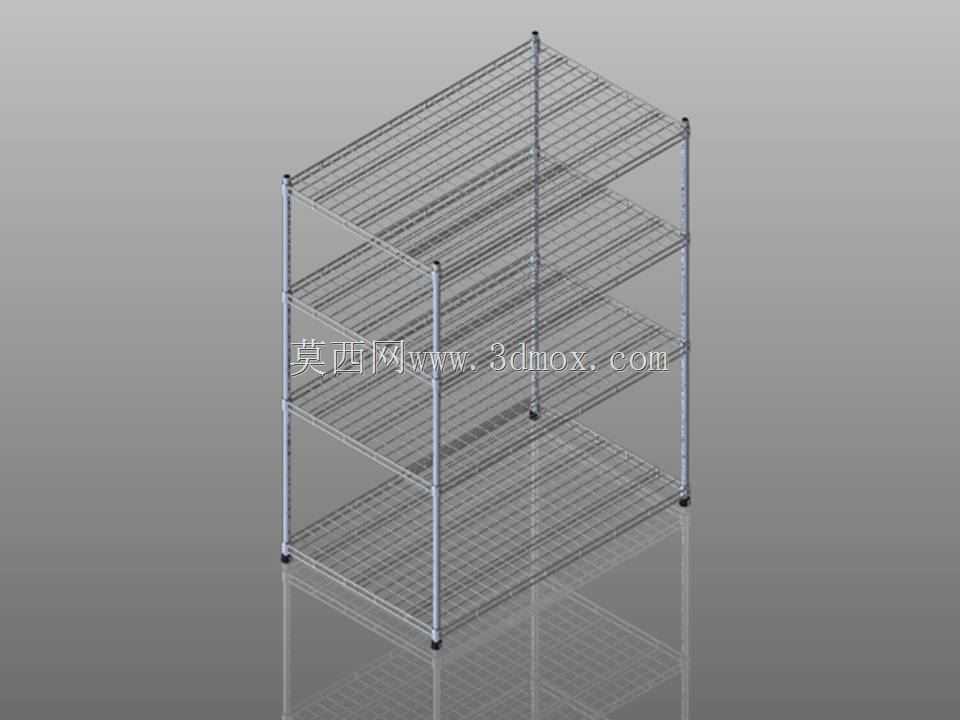

多层镀铬线网仓储置物钢架结构设计

　　这款镀铬线网置物机架的设计，最初是针对电子制造车间SMT线边物料暂存、无尘车间工装载具周转存放的场景做的结构优化，区别于常规冷轧钢板层板货架，线网结构的镂空特性首先解决了洁净环境下积尘难清理的痛点，同时在恒温恒湿仓储区域能保证层间空气流通，避免存放的PCB板、电子元器件因局部闷湿出现氧化问题，在普通生产车间也可用于工具、零配件、生产辅料的分类存放，层网的网格间隙经过测算，既不会漏放常规尺寸的零件盒，又能让散落的金属切屑、灰尘直接漏到地面，日常清洁只需要清扫地面即可，大幅降低运维工作量。

　　从结构设计逻辑来看，整个机架采用四根圆柱形镀铬立柱作为主承载构件，立柱表面等距冲压环形卡槽，层网通过配套的卡扣件与立柱卡槽嵌合固定，不需要额外的螺栓紧固件，安装时只需要将卡扣卡入对应高度的卡槽，再把层网平稳放置在卡扣支撑面上即可完成层间距调整，单个人就能完成整机组装与层位调整，不需要借助额外工具。层网部分采用低碳钢丝碰焊成型，网面边缘做折边加强处理，折边处内嵌加强筋提升整体抗弯性能，网面与立柱连接的四个角位做了下沉式定位结构，放置后不会出现水平方向滑移，即使在周转搬运过程中层网也不会从立柱上滑脱。立柱底部配置可调式防滑脚杯，脚杯的调节行程覆盖地面15mm以内的高度差，安装时不需要额外做地面找平，旋转脚杯就能将整个机架调整至水平状态，避免因地面倾斜导致层网受力不均出现变形，脚杯底部的防滑橡胶垫既能增大与地面的摩擦力防止机架滑移，也能避免镀铬立柱直接接触地面出现锈蚀，同时不会划伤环氧地坪、防静电地板等车间常用地面饰面。

　　设计过程中针对承载边界做了多轮校核，单层网片在均布载荷状态下的最大变形量控制在层网跨度的1/500以内，满载状态下整架的侧向晃动量不超过架体高度的1/300，满足车间日常存放物料的稳定性要求，不会因为取放物料时的碰撞出现架体倾覆风险。镀铬层的厚度按照工业级使用场景设定，盐雾测试时长满足常规生产环境下的防锈要求，即使在有少量水汽、弱腐蚀介质的车间环境中使用，也不会短时间内出现锈层脱落、网片锈蚀的问题，表面光滑的镀铬层也不容易附着油污，沾染污渍后用普通抹布擦拭即可清理干净，不会像喷塑表面那样容易被油污渗透留下难以清除的印记。

　　安装边界方面，这款机架的外轮廓尺寸适配常规车间的通道宽度，架体深度方向的尺寸刚好可以并排放置两个标准尺寸的EU周转箱，宽度方向可以放置三个同规格周转箱，五层的存储容量可以覆盖单工位一周生产所需的辅料、零配件存放需求，不需要频繁到仓库补料。层间距可以根据存放物品的高度灵活调整，存放较高的工装夹具时可以拆掉中间一层网片扩大层间空间，存放小型螺丝、配件盒时可以缩小层间距提升空间利用率，整个架体没有突出的尖锐边角，所有网片边缘、立柱端部都做了圆滑处理，作业人员取放物料时不会被剐蹭受伤，符合生产车间的安全设计规范。区别于固定式焊接货架，这款线网结构的机架可以完全拆解，拆解后所有杆件、网片都可以平铺打包，运输过程中占用的空间不到整机组装后体积的十分之一，大幅降低长途运输的成本，搬迁移动时也可以拆解后转运，不需要动用叉车等大型设备，两个作业人员就能完成整架的拆解、搬运与重新组装，适配经常需要调整工位布局的柔性生产车间使用需求。在实际使用场景中，这类镀铬线网机架也常被用于仓储区域的拣货位暂存、实验室器材存放、办公区域文件置物等场景，镂空的网面不会遮挡视线，站在架体侧面就能看清每层存放的物品，找料时不需要逐层翻找，能提升日常物料拣选的效率。
