车间多层置物线圈转运手推车结构

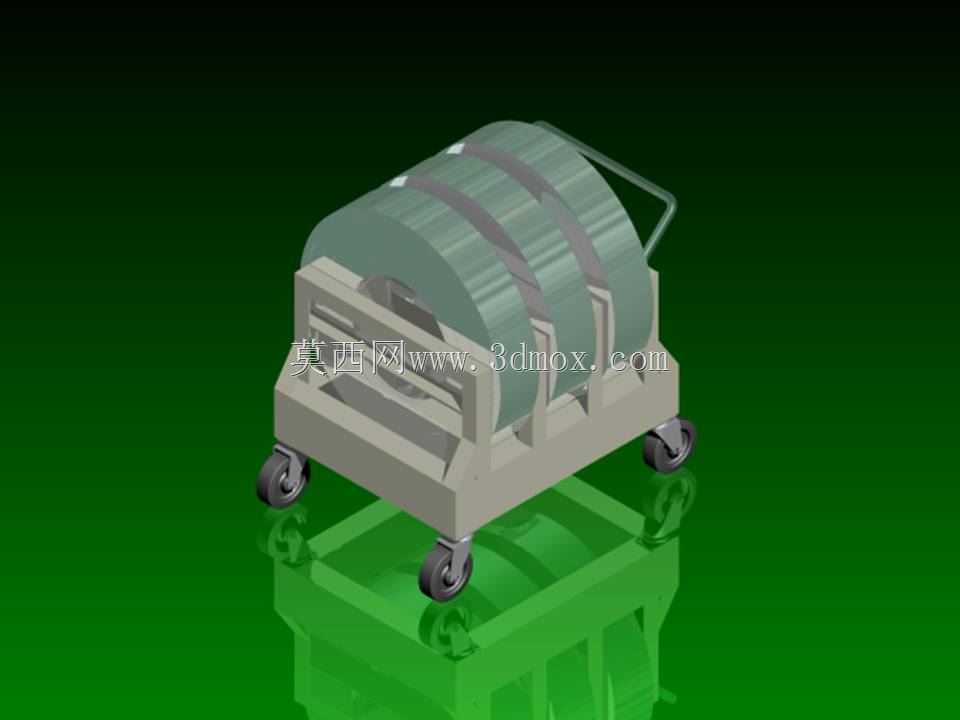

　　在电机、变压器、电感元件等绕线类产品的生产车间内，线圈从绕制工位到浸漆、烘干、装配工位的转运，一直是车间物流环节里容易被忽略的细节点——刚绕制完成的线圈外层绝缘层脆弱，直接堆叠放置很容易造成漆包线划伤、绝缘层破损，常规的平板手推车没有分层格挡，线圈在转运过程中容易滚动磕碰，既影响产品良率，也会增加工位间的物料整理时间。这款多层格挡式手推车的设计，正是针对这类散状、易磕碰的圈状物料转运需求开发，整体采用方管焊接框架结构，没有多余的装饰性结构，所有受力部位都做了满焊处理，避免长期承重后出现焊缝开裂的问题。

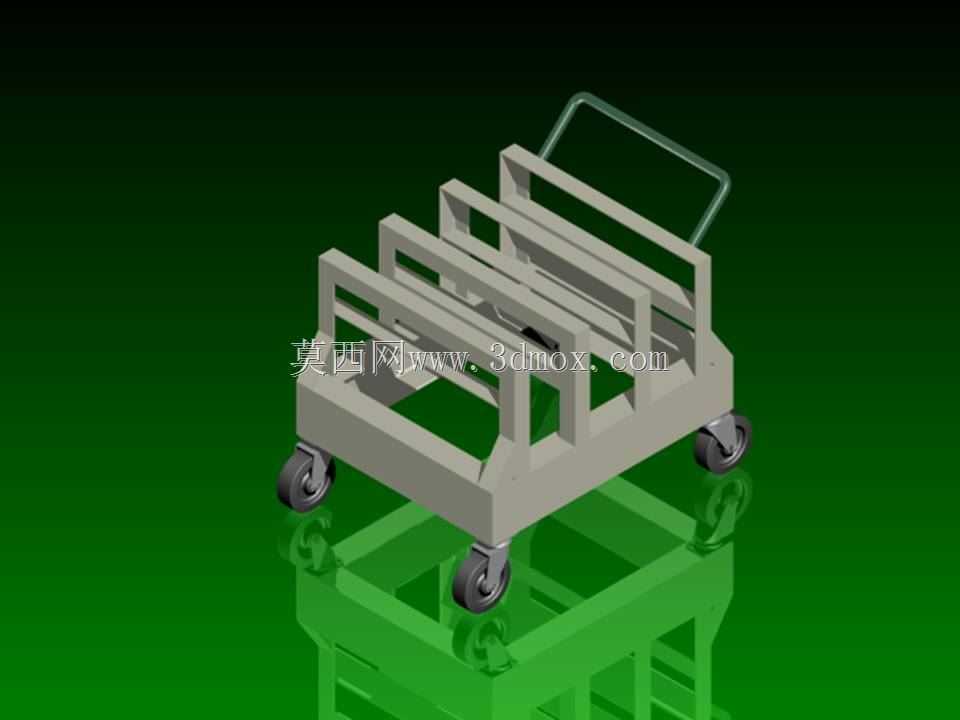

　　从结构设计逻辑来看，车体底部的承载框架采用40*40mm规格的方管拼焊成矩形底座，底座下方四个角位安装带刹车的万向脚轮，脚轮安装座直接焊接在底座方管的拼接节点上，荷载传递路径直接从轮座传导到整根方管上，不会出现局部应力集中导致的底座变形。底座上方设置三层平行的格挡架，每层格挡架由两根平行的横向方管搭配等距分布的竖向隔条组成，隔条间距根据常规中小型线圈的外径尺寸设置，刚好可以让单个线圈竖直卡放在两个隔条之间，避免转运过程中线圈发生滚动、相互碰撞，格挡架的高度从靠近推手的位置向车头方向逐层降低，既方便操作人员从侧面取放不同层的线圈，也能避免上层物料遮挡推手位置的操作视线。车体尾部的推手采用圆管弯制成U型结构，焊接位置延伸到底座下方的横向加强梁上，推手高度设置在成年人腰部位置，推行时手臂自然弯曲即可发力，长时间转运也不会造成手臂肌肉劳损。

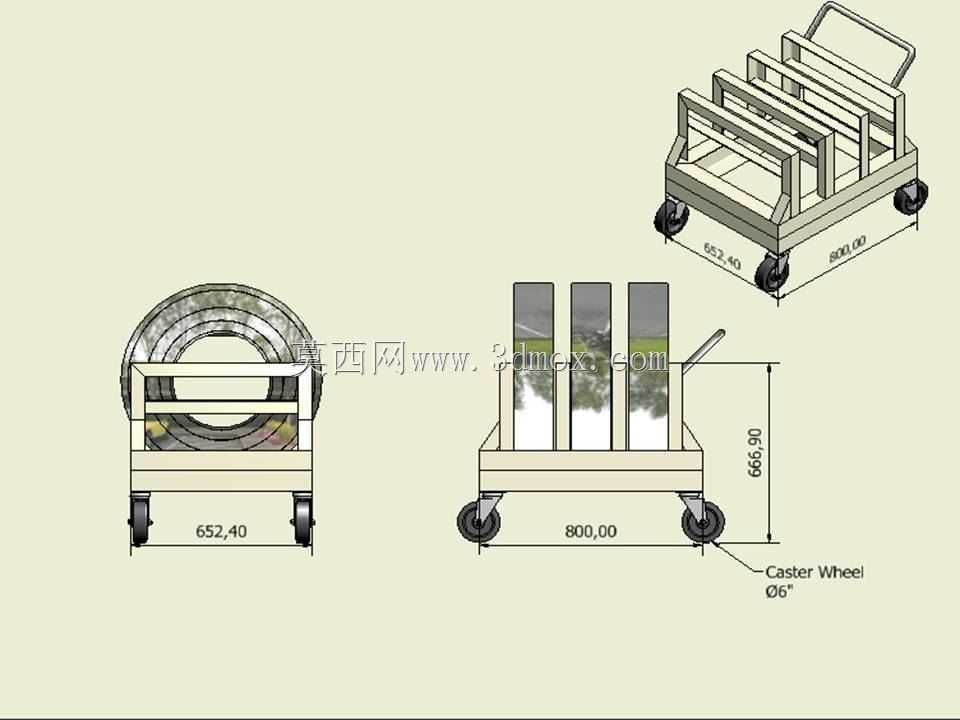

　　从安装边界和尺寸适配来看，整车的宽度控制在600mm以内，刚好可以通过车间内常见的800mm宽的人行通道和设备间隔门，长度控制在1200mm左右，单次可以转运12到18个中小型线圈，既不会因为车体过大造成通道拥堵，也能满足单批次工位间物料转运的数量需求，避免频繁往返。脚轮选用4寸聚氨酯万向轮，其中两个带刹车功能，在工位旁停靠时踩下刹车即可固定车体，不会因为地面轻微倾斜出现溜车问题，聚氨酯轮面的硬度适中，在车间环氧地坪上推行时不会产生明显噪音，也不会刮伤地坪表面。

　　在实际使用场景中，这款手推车除了转运线圈之外，也可以适配圈状的线束、环形工件、盘装焊丝等物料的周转，格挡架的隔条间距如果根据实际物料尺寸调整，还可以拓展到其他需要分格存放的易磕碰物料转运场景。整个车体的焊接部位都做了打磨去毛刺处理，表面喷涂防锈漆后再喷面漆，避免车间内的焊渣、切削液溅到车体上造成锈蚀，延长工装的使用寿命。设计过程中没有采用复杂的折弯件或者冲压件，所有构件都是常规的标准型材，加工时只需要切割、焊接、喷涂三个主要工序，车间的工装维修组就可以自行制作维护，不需要开模或者定制特殊构件，后期如果出现局部构件变形，直接切割替换对应位置的型材即可，维护成本极低。

　　从受力角度分析，每层格挡架的竖向隔条底部都焊接在底座的横向加强筋上，不会因为长期放置重物出现隔条弯曲变形，格挡架的横向方管两端直接焊接在车体两侧的纵向主梁上，荷载直接传递到两侧主梁再传导到底座和脚轮，整个受力路径没有薄弱环节，额定承重下长期使用也不会出现结构变形。车体底部没有设置封闭的底板，一方面可以减轻整车自重，推行时更轻便，另一方面掉落的杂物、灰尘可以直接从框架间隙落下，不会在车体内堆积，日常清洁只需要用压缩空气吹扫即可，维护十分方便。
