可移动网面风冷冷却工作台结构设计

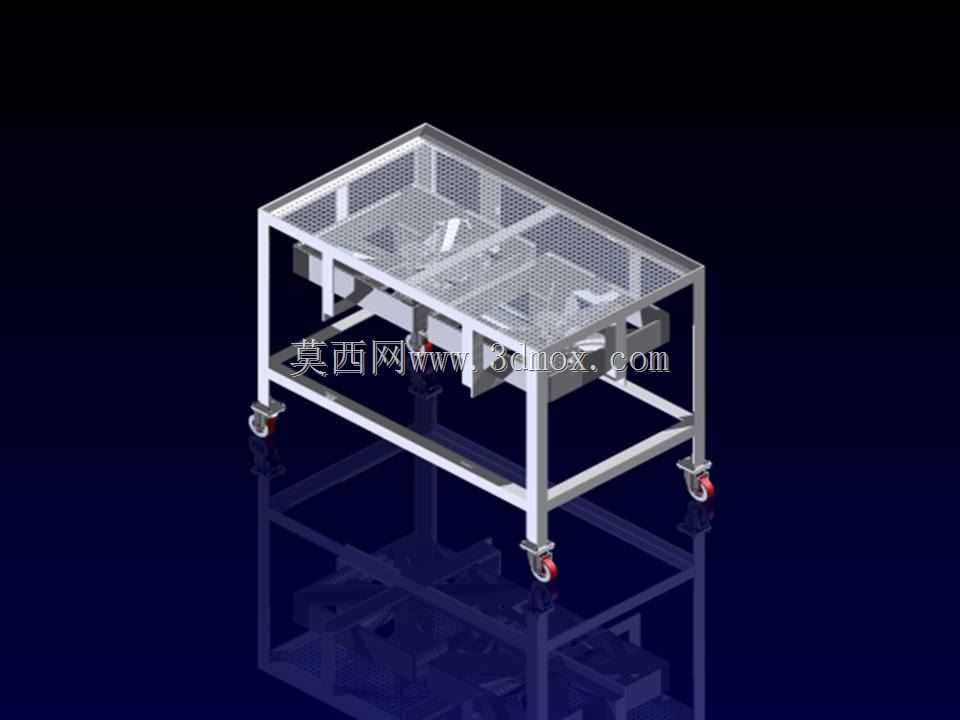

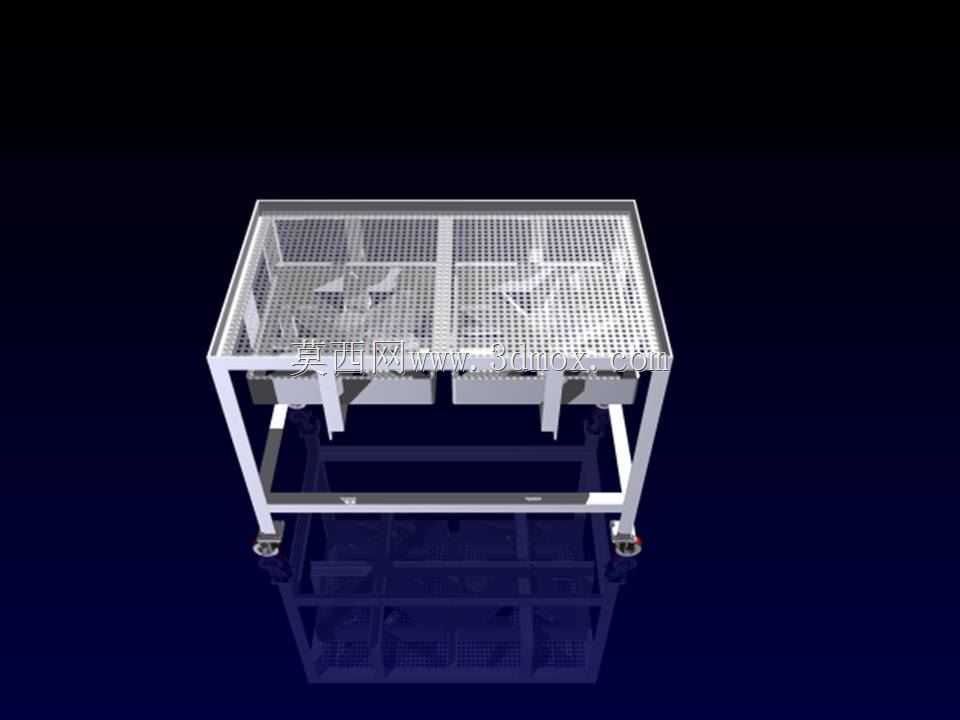

　　这款带脚轮的网面风冷冷却台，主要面向生产车间内需要对工件、工装进行快速风冷降温的工位场景，常见于小型注塑件后处理、电子元器件焊后冷却、轻量工件涂胶后固化降温这类需要近距离持续送风的作业环节，区别于固定安装的壁挂风扇、落地扇，它可以随作业点位灵活移动，不需要额外布设固定的安装点位，适配多品种小批量的柔性生产排布需求。设备整体采用方管焊接框架作为主体承载结构，框架底部四角安装带刹车的万向脚轮，单轮承载冗余量按照整台设备满载150kg的工况设计，日常推移时转向灵活，到达指定工位后踩下刹车即可锁定位置，避免作业过程中设备移位。台面部分采用冲孔金属网或者钢丝编织网作为承载面，网孔开孔率控制在65%左右，既可以保证上方放置工件时的支撑强度，

　　避免小尺寸工件从网孔掉落，又能让下方的气流顺利穿过网面，直接作用在工件底部，相比实心台面的冷却工位，工件上下表面都能接触到流动空气，降温效率可以提升40%以上，不会出现工件底部积热、降温不均的问题。框架下部预留了风机安装位，采用多台小型轴流风机横向排布的送风方案，风机出风口垂直向上对准网面台面，送风方向覆盖整个台面的置物区域，风机供电线路沿框架方管内部走线，外部仅在框架侧面设置电源开关与接线端口，避免车间作业时线缆剐蹭、积灰带来的安全隐患。设计过程中特意将台面高度设置为850mm，符合普通站立作业的人体工程学高度，作业人员不需要弯腰或者抬臂就可以取放台面上的工件，长时间作业也不容易产生肢体疲劳；框架四周的围挡高度控制在150mm，

　　既可以防止台面上的小型工件被气流吹落，又不会遮挡作业人员取放工件的操作路径。设备整体的外形尺寸控制在长1200mm、宽800mm、高900mm的范围内，占地面积不到1平方米，可以轻松嵌入车间现有生产线的工位间隙，不需要对原有产线布局做大规模调整，脚轮的安装高度预留了100mm的底部间隙，日常清理地面卫生时，清扫工具可以顺利伸入设备底部，不会形成卫生死角。框架的所有焊接位置都做了打磨圆角处理，没有尖锐的焊渣、毛刺外露，避免作业人员取放工件时被划伤，网面台面采用螺栓压紧固定的方式与框架连接，后续如果网面出现堵塞、磨损，可以快速拆卸更换，不需要整体更换框架，降低后期维护成本。送风风速设计为三档可调，针对不同冷却需求的工件可以切换对应风速：

　　对于薄壁塑料件这类易被气流吹动的工件，采用低风速档位，避免工件移位、变形；对于金属焊接件这类余温较高、自重较大的工件，采用高风速档位，加快热量带走速度，缩短工件冷却等待时间，提升工位流转效率。设备整体没有多余的外置突出结构，推移过程中不会剐蹭周边的设备、货架，适配车间内狭窄的通道转运需求，框架表面采用喷塑处理，耐油污、耐轻微磕碰，适合车间多粉尘、多油污的作业环境，日常清洁只需要用湿抹布擦拭即可，不需要特殊的维护保养。
