带支架支撑结构的工业用不锈钢漏斗

　　这套带支撑机架的不锈钢漏斗结构，主要面向生产车间内的颗粒、粉体类物料中转、分装、导流作业场景设计，常见于食品加工、精细化工、五金零配件分拣等工位，用来承接上游来料、将物料精准导流至下游的包装容器、输送管路或者加工设备进料口，避免物料洒落、偏移造成的原料浪费与工位污染。

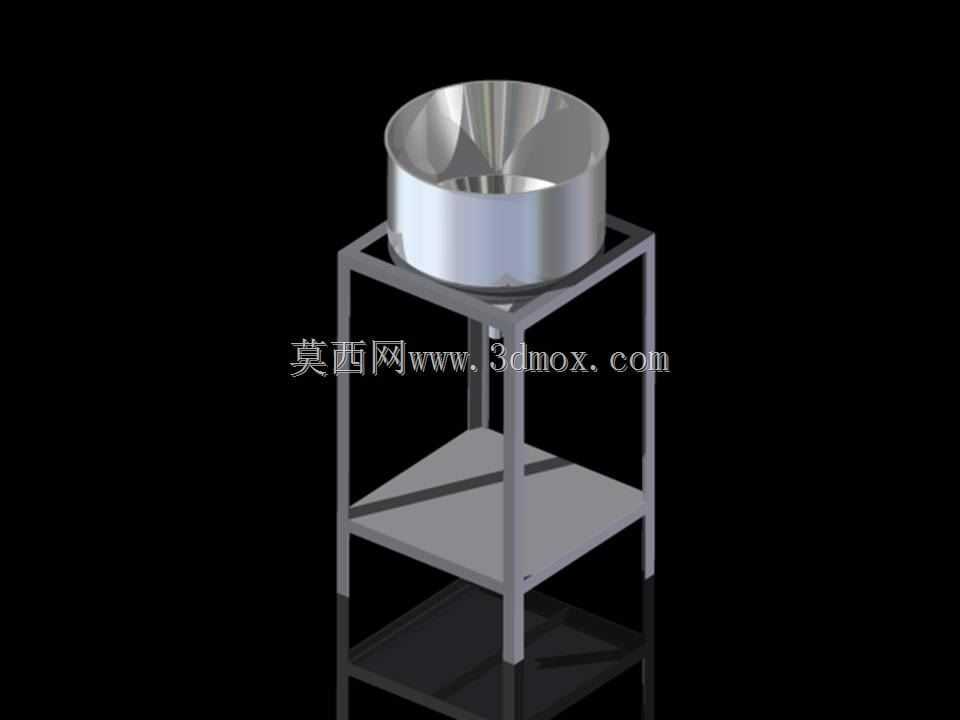

　　从结构设计逻辑来看，整体分为上部盛料斗体与下部支撑机架两个核心部分，斗体采用上宽下窄的回转体结构，上部大直径敞口设计能够降低操作人员上料时的对位难度，即使是人工倾倒物料、或者搭配小型机械手投料，也能保证物料全部落入斗内，不会出现边缘撒漏的情况；斗体内壁做了平滑过渡的锥面设计，锥角经过反复校核，针对常见的塑料粒子、粮食粉料、小型五金件等物料的安息角做了适配，能够保证物料依靠自重顺畅下滑，不会在锥面位置出现积料、架桥堵塞的问题，斗体下部的出料口直径做了收窄处理，能够控制物料下落的流速与料流直径，方便对接不同口径的接料容器，不需要额外加装导流管件就能实现精准下料。

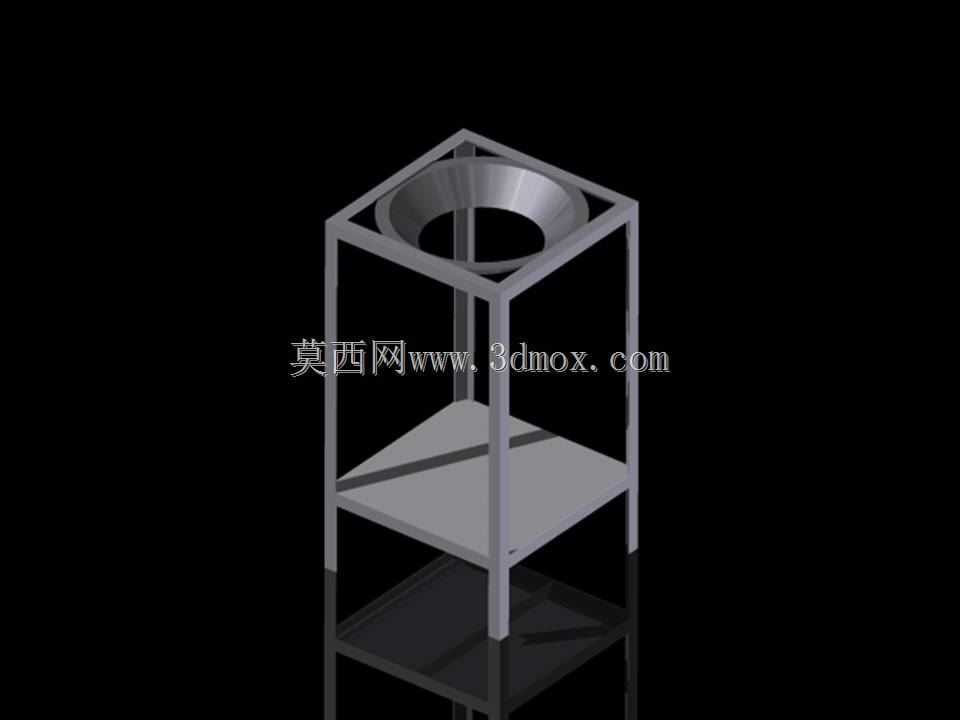

　　下部的支撑机架采用方管焊接的框架式结构，四根竖直方管作为主要承力构件，上下分别设置方形连接框保证框架的整体刚性，中部位置设置了一层置物平台，既能够提升机架的抗扭性能，避免盛料后出现框架晃动变形，也可以临时放置接料用的包装袋、清理工具或者小型检测配件，提升工位的空间利用率；机架底部的四个支脚做了平端面处理，可以直接放置在平整的车间地面上，也可以根据使用需求在支脚位置加装脚轮或者可调支撑脚，适配不同的工位移动需求与地面平整度要求。斗体与机架的连接位置采用了承托式固定结构，斗体下部的锥段外侧设置了一圈支撑环，直接搭放在机架上部的方形框上，不需要复杂的紧固件连接，既能够保证盛料后的承重稳定性，也方便将斗体整体抬下进行内部清理、更换不同出料口径的斗体，适配不同的物料下料需求。

　　从安装边界与尺寸适配角度来说，这套结构的整体占地尺寸控制在常规单人操作工位的合理范围内，机架的高度经过人体工程学校核，操作人员站立作业时，接料位置的高度刚好适配手部操作高度，不需要弯腰或者抬臂就能完成接料、换袋等操作，降低长时间作业的疲劳感；上部敞口的直径兼顾了上料便利性与设备整体占地，不会因为敞口过大导致机架尺寸超宽，影响车间内的通道通行。斗体采用不锈钢材质制作，表面做了抛光处理，不容易粘附物料，清理时只需要用湿布擦拭或者清水冲洗就能完成清洁，对于有卫生要求的食品、医药类物料作业场景也能适配，不会出现锈蚀污染物料的问题。

　　在实际使用过程中，这套结构不需要额外配置动力源，完全依靠物料自重完成下料导流，故障率极低，不需要频繁的维护保养；如果有特殊的物料下料需求，比如容易结块的粉体物料，也可以在斗体锥段位置加装小型振动电机，通过轻微振动破除物料架桥，进一步提升下料的顺畅度，机架的方管框架上预留了足够的安装空间，不需要对原有结构做大的改动就能完成配件加装。整体结构没有复杂的异形曲面，加工难度低，方管机架可以通过常规的切割、焊接工艺完成制作，斗体采用不锈钢板卷制焊接后抛光即可，整体制造成本可控，适合中小批量的加工制作，也方便后期使用过程中出现磕碰损坏时进行局部维修更换。
