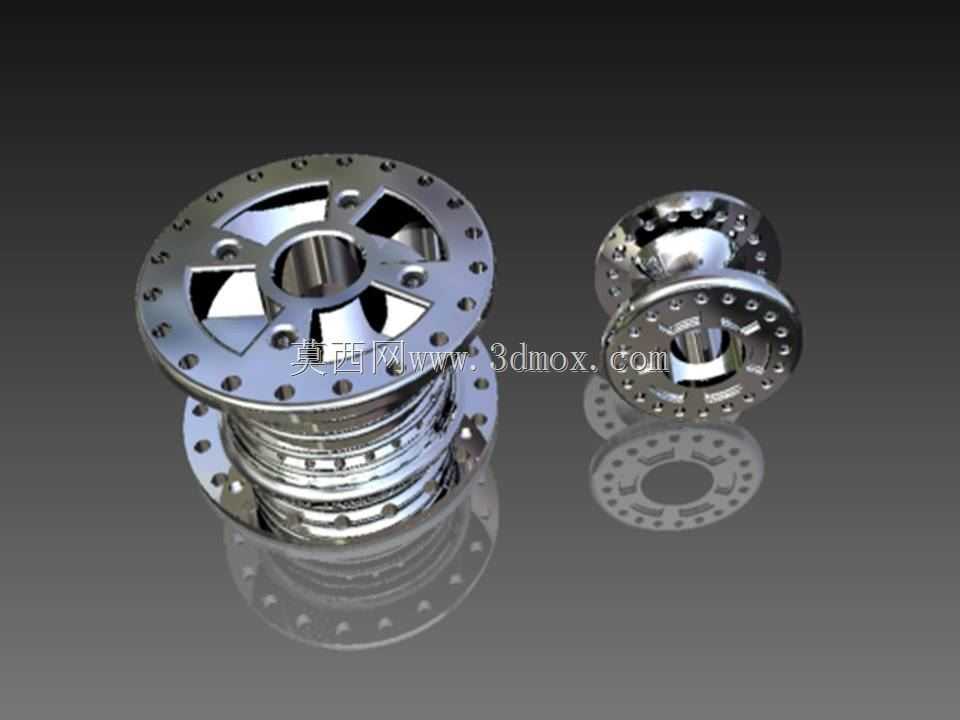

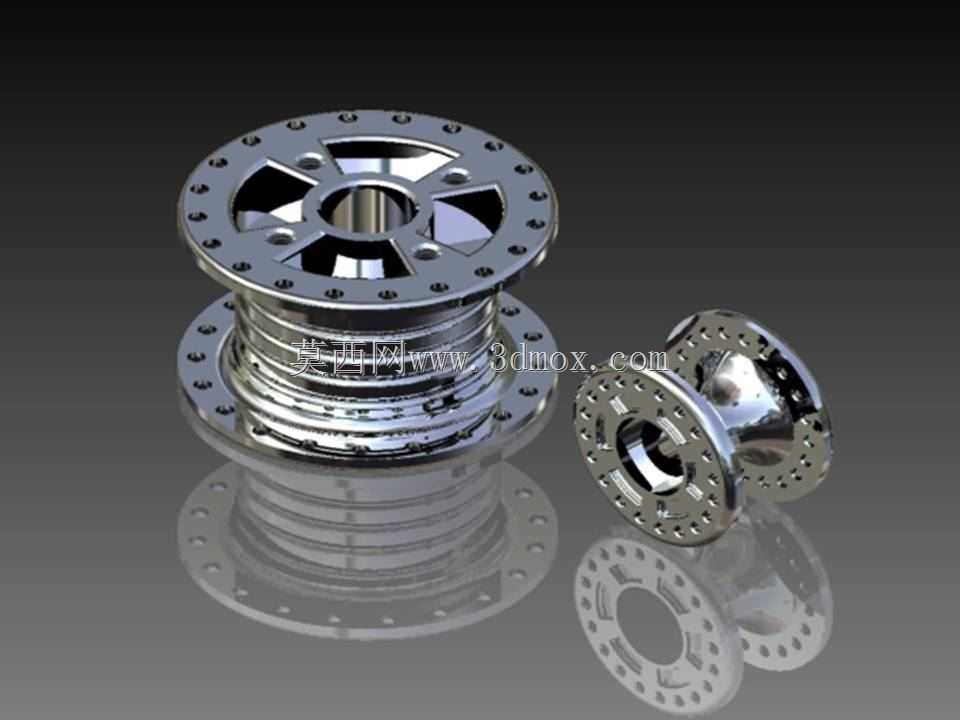

摩托车前后轮毂金属结构三维设计

　　这套摩托车前后轮毂的三维结构设计，首先要匹配两轮摩托车行走系统的实际装配需求，日常应用场景覆盖通勤代步、中小排量摩托的日常行驶工况，核心作用是承接轮胎安装、传递轮轴扭矩、承载整车与骑乘人员的全部载荷，同时为制动组件提供稳定的安装基准。从结构设计逻辑来看，前后轮毂采用差异化的尺寸边界设计，前部轮毂更偏向转向灵活性的适配，整体轴向宽度更窄，轮辋安装槽的直径公差严格匹配常用真空胎或有内胎轮胎的胎圈尺寸，轮缘位置做了圆弧过渡处理，避免轮胎拆装时出现割伤胎圈的问题，同时轮缘的凸起高度符合轮胎防脱圈的工程要求，在常规胎压波动或者过弯侧倾时，能保证胎圈牢牢卡在轮辋槽内，不会出现脱胎的安全隐患。后部轮毂因为要承接链条或者皮带传动的扭矩输出，

　　整体轴向宽度更大，除了基础的轮辋结构外，还预留了链轮或者皮带轮的安装法兰面，法兰面上的螺栓孔位置度公差控制在0.05mm以内，保证传动组件安装后不会出现偏摆，减少传动过程中的抖动和异响。轮毂中心的轮轴孔采用阶梯孔设计，不同直径的轴段分别适配轮轴、轴承、油封的安装尺寸，轴承安装位的表面粗糙度要求达到Ra1.6，保证轴承压装后不会出现跑内圈或者跑外圈的问题，油封安装位预留了足够的轴向空间，同时设计了防尘挡边，能阻挡行驶过程中泥水、沙尘进入轴承内部，延长轴承的维护周期。轮毂的辐条部分采用镂空式的金属结构设计，在保证整体结构强度的前提下尽可能降低簧下质量，辐条的受力角度经过反复校核，在承受垂直冲击载荷、转弯侧向载荷、加速制动扭矩的时候，

　　应力集中点都做了圆角过渡处理，避免长期交变载荷下出现疲劳裂纹。前后轮毂的制动安装位分别适配碟刹结构，安装面的平面度公差控制在0.02mm以内，保证刹车盘安装后不会出现端面跳动，减少刹车时的抖动问题，刹车盘安装螺栓的孔位分布均匀，螺栓孔周边做了局部加厚处理，承受刹车制动力矩的时候不会出现局部变形。从安装边界来看，前部轮毂的两侧安装距严格匹配前减震的叉口宽度，轮毂两端的轴套长度经过精确计算，装配后轮轴锁紧后轮毂不会出现轴向窜动，同时能保证轮毂转动时不会和前减震、泥瓦等周边部件发生干涉。后部轮毂除了匹配后平叉的安装宽度外，还预留了缓冲胶块的安装槽，缓冲胶块能缓冲传动系统的冲击，避免急加速或者急减速的时候扭矩直接冲击轮毂结构，

　　提升行驶的平顺性。整个轮毂的金属材质设计参考了常用的铝合金压铸或者锻造工艺要求，所有的壁厚都保持均匀，避免压铸过程中出现缩孔、气孔等工艺缺陷，需要机加工的位置都预留了合理的加工余量，非加工面的脱模斜度符合压铸生产的工艺要求，不需要额外做特殊的工艺调整就能直接投入生产。在建模过程中，所有的装配配合面都做了公差匹配，虚拟装配时能验证所有部件的干涉情况，包括轮胎装配、刹车盘安装、轴承压装、链轮安装、轮轴穿装等全流程的装配步骤，都能在三维模型中完成模拟，提前发现设计中存在的尺寸偏差问题，减少后续实物试装时的修改成本。轮毂表面的金属质感建模还原了实际抛光或者电镀后的表面效果，能直观呈现成品的外观状态，方便做外观评审的时候判断整体造型是否符合整车的设计风格。
