冲压工艺用多工位线圈承载支架结构

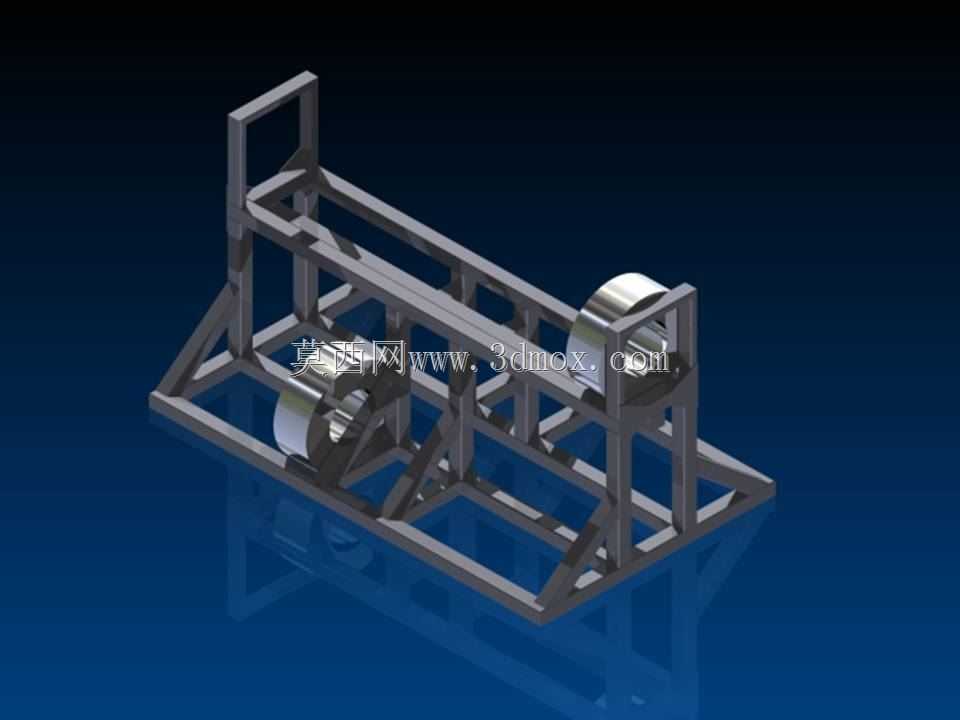

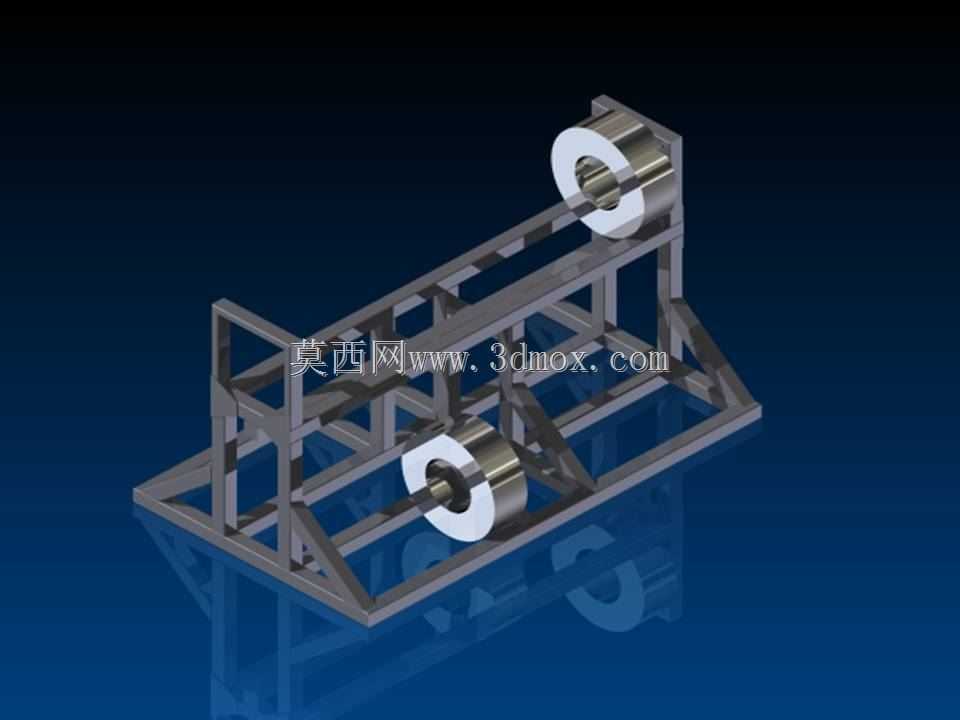

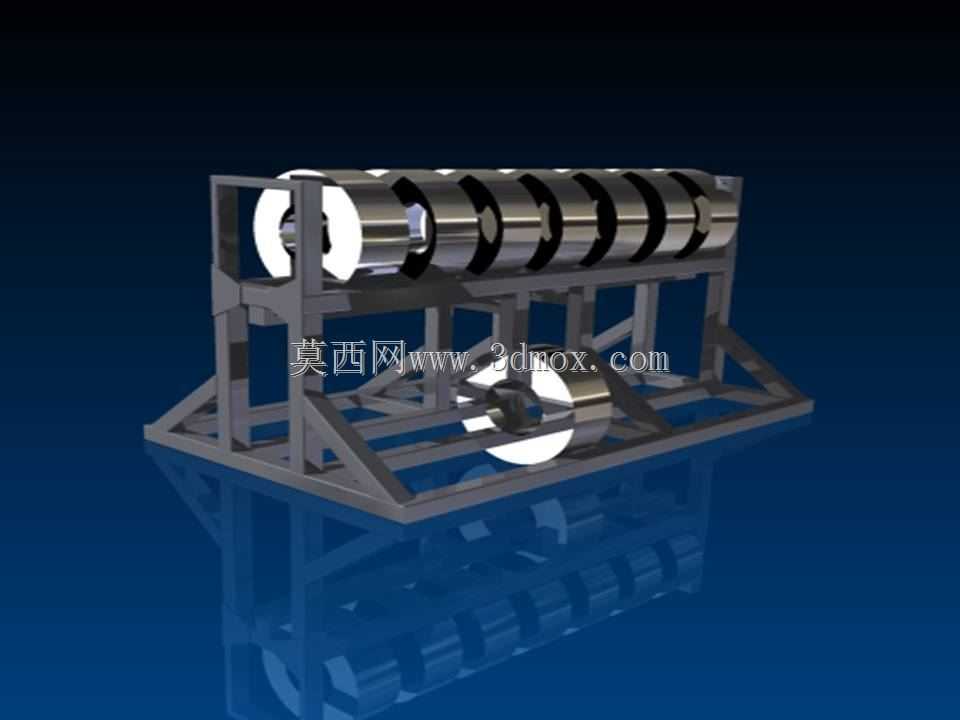

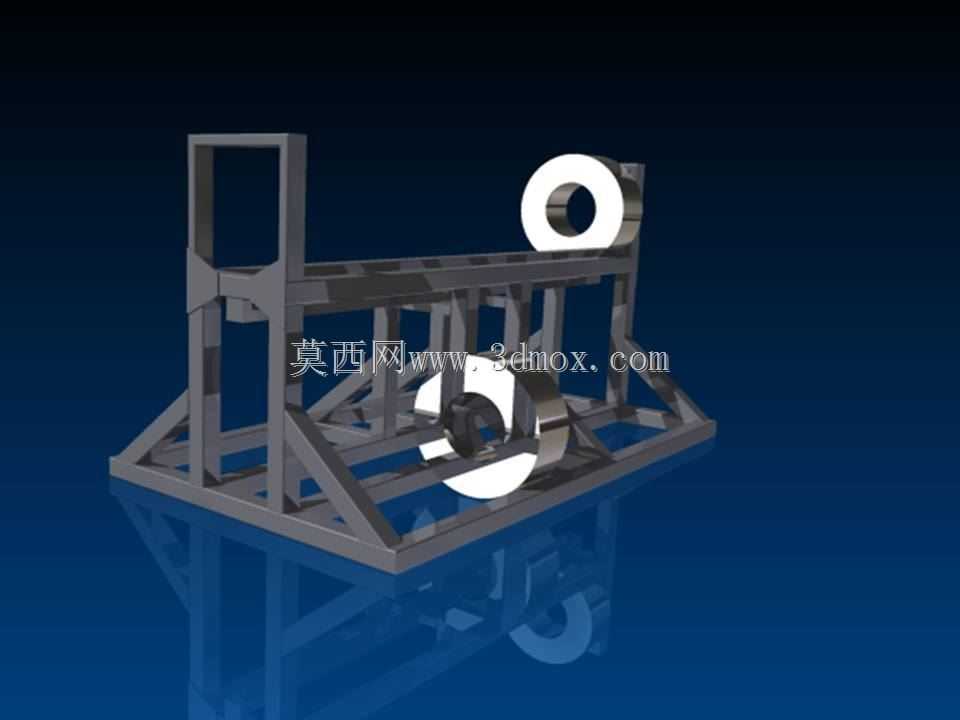

　　该支架结构主要面向冲压加工产线的卷材供料环节设计，适配带状冲压原材料的承托与放料需求，在通讯类五金冲压件、小型结构件的连续冲压生产场景中，可同时承载多卷冲压带料，为多工位级进模或者多机台并行冲压作业提供稳定的料卷支撑。从实际产线使用逻辑来看，这类支架需要匹配卷材的放料转动需求，避免带料在放卷过程中出现卡滞、偏摆、散卷的问题，因此在结构设计上采用了框架式桁架结构作为主体承载基础，底部采用斜撑加强的矩形底架，整体重心偏低，即使满负载承载多卷金属带料，也不会出现侧翻或者结构形变的问题。主体承载的辊轴组件采用同轴多工位布局，每一个工位对应独立的带料卷安装位，相邻工位之间设置有隔挡结构，避免不同料卷在放卷过程中出现轴向窜动、互相干涉的情况，

　　辊轴的支撑端采用低摩擦的转动配合结构，减少带料牵引过程中的转动阻力，避免带料因为牵引拉力过大出现拉伸变形或者表面划伤的问题。设计过程中优先考虑了冲压材料的适配性，针对常用的铜带、镀锌钢带、铝合金带等冲压原材料的卷料规格，预留了足够的径向安装空间，可适配常规幅宽的小规格冲压带卷，支架的整体安装边界参考了常规冲压车间的机台旁布局尺寸，底架的占地面积控制在小型工装的合理范围内，不需要额外做地基固定，直接放置在硬化车间地面即可使用，也可以根据产线布局需求，通过底架上预留的安装孔位与地面或者送料机台做刚性连接，进一步提升放卷过程的稳定性。框架的主体结构采用标准型材拼接焊接而成，焊接位置做了去应力处理，

　　避免长期承重后出现焊接位置开裂或者结构形变，所有与料卷接触的位置都做了圆角钝化处理，防止尖锐边角刮伤冲压带料的表面，影响后续冲压件的表面质量。在实际使用场景中，这类支架可以直接对接整平送料机，多工位的设计可以同时为多台冲床供料，也可以在单台多工位级进模生产时，备用同规格料卷，减少换料停机的时间，提升产线的连续作业效率。结构设计上没有采用复杂的传动或者制动组件，依靠纯机械结构实现料卷的承托与自由放卷，后期维护成本极低，只需要定期对转动配合位置做润滑保养即可，适合冲压车间多粉尘、多油污的作业环境，不会因为环境杂质影响结构的正常使用。从安装适配的角度来看，支架的承载高度匹配常规冲床的送料线高度，带料从支架引出后可以平顺进入整平机或者送料机构，不需要额外设置过渡导向辊，减少带料传输过程中的弯折次数，降低带料出现加工硬化的概率，保障冲压成型的尺寸稳定性。
