带悬臂电脑支架的移动式BGA作业工作台

　　这款作业台主要面向电子制造环节的BGA芯片返修、植球、焊接检测工位设计，适配SMT生产线线下返修区、电子维修车间、小批量电子试制工位的使用需求，区别于普通流水线固定工位，它的移动属性可以灵活填补不同产线临时返修的工位缺口，不用额外搭建固定作业面，推到待返修设备旁即可开展作业，尤其适合多品种小批量的电子加工场景，能减少待返修工件的转运距离，降低精密电路板在搬运过程中出现磕碰、静电损伤的概率。

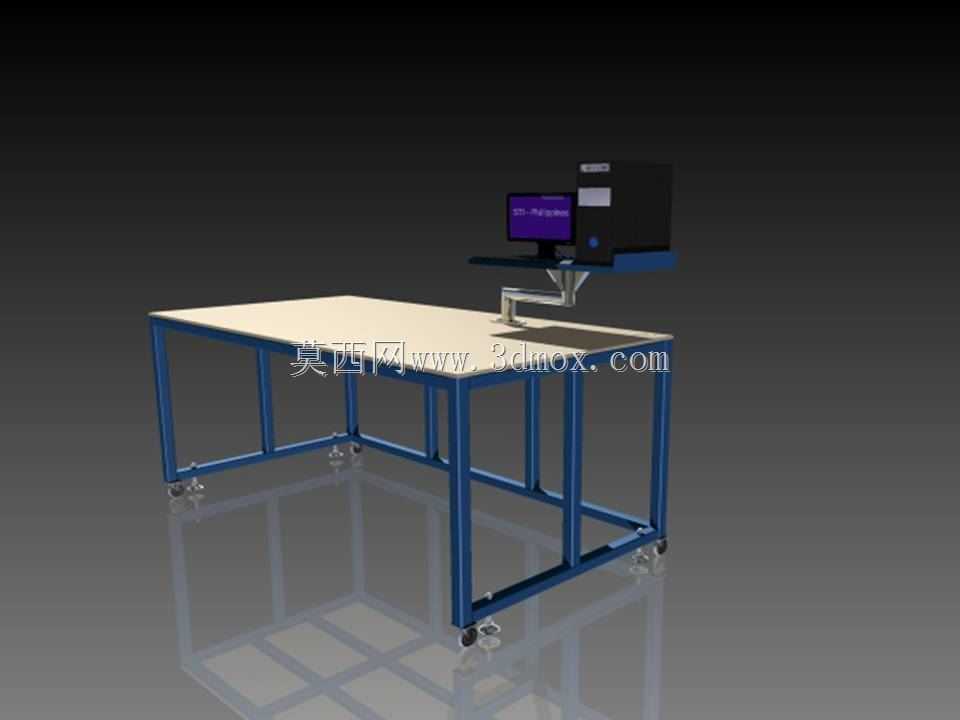

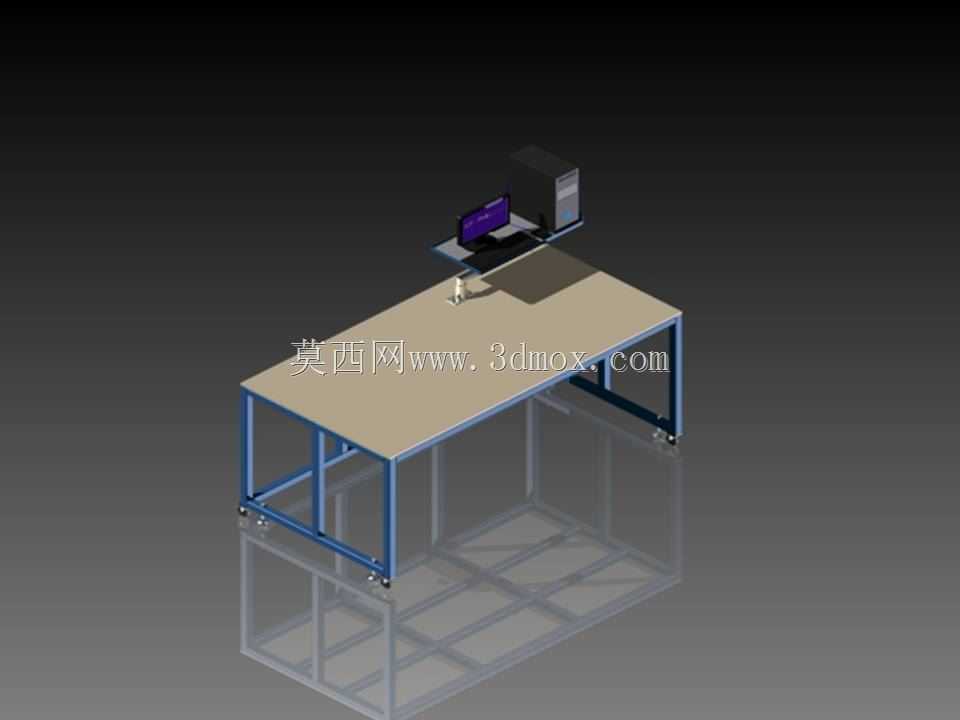

　　整体框架采用方形钢管焊接成型，表面做喷塑防锈处理，四根立柱搭配上下两层横撑形成稳定的框式结构，底部横撑位置预留了工具收纳层的安装空间，可以放置BGA返修用的热风枪、植球台、锡膏存储盒、镊子等常用工具，作业时不用频繁转身取放工具，减少无效动作幅度。台面采用高密度防静电板材，表面平整耐磨，表面电阻控制在10^6到10^9欧姆区间，能避免静电击穿BGA封装的精密芯片，台面边缘做圆弧倒角处理，防止剐蹭操作人员手臂或者刮伤电路板阻焊层，台面的平面度控制在每米0.5毫米以内，保证放置BGA返修设备时不会出现倾斜，避免芯片对位偏移。

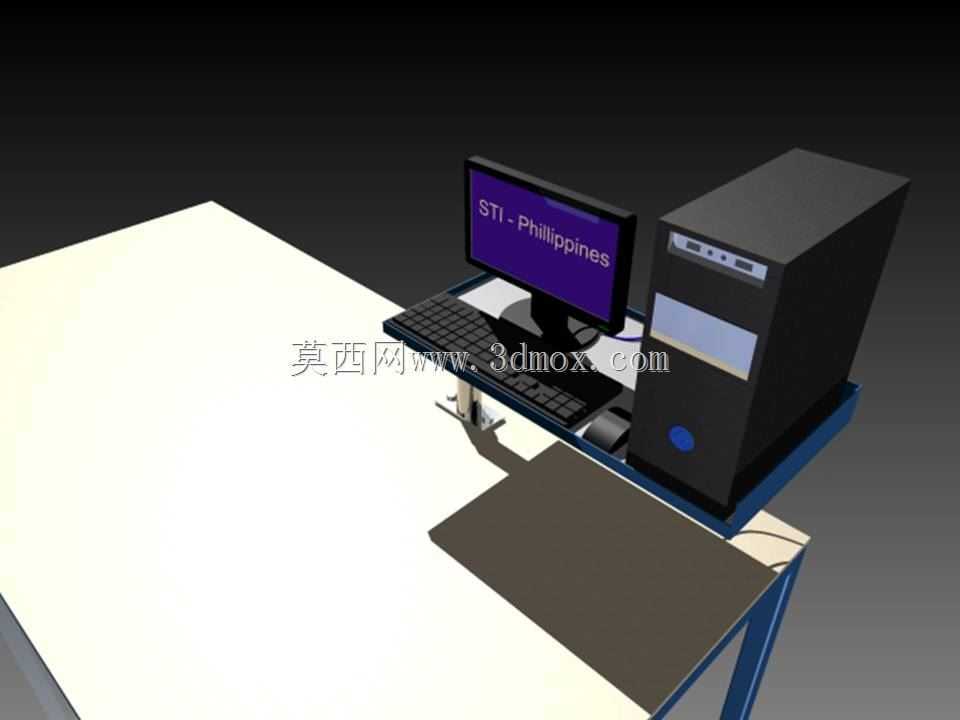

　　台架底部安装四个带刹车的万向脚轮，两个定向轮两个万向轮的配置兼顾移动灵活性和停靠稳定性，脚轮采用聚氨酯材质，滚动时噪音低，不会划伤环氧地坪或者防静电地面，踩下刹车后可以牢牢固定在工位位置，作业时不会出现台面滑移的情况。台面后侧安装的悬臂式电脑支架采用铝合金压铸关节，支持多角度调节，支架臂可以水平旋转180度，垂直方向可以在30厘米范围内升降，显示器安装板兼容常规17到24寸的工业显示器，支架内部预留走线槽，显示器的电源线、视频线可以从悬臂内部穿过，避免线缆散落在台面上干扰作业，显示器位置可以根据操作人员的坐姿、站姿高度自由调整，长时间查看返修对位画面时不会出现颈部疲劳。

　　设计阶段优先考虑了工位的人机工程学参数，台面整体高度设置在85厘米，适配多数成年操作人员坐姿作业的肘部高度，不用抬臂或者弯腰操作，框架的腿部预留了足够的容膝空间，操作人员坐下时膝盖不会碰到横撑，长时间作业不会有局促感。框架的焊接位置都做了打磨去毛刺处理，所有外露的螺栓端头都加装了塑料保护帽，避免剐蹭衣物或者划伤皮肤。整个台架的承重设计按照台面均布载荷200公斤计算，完全可以承载BGA返修台、显微镜、显示器、待返修电路板等所有工位设备的重量，不会出现台面变形或者框架失稳的情况。

　　安装时只需要按照先组装框架、再安装脚轮、固定台面、最后装配悬臂支架的顺序即可，所有连接孔位都做了对位设计，不需要现场打孔，普通装配人员借助常规扳手就能完成组装，后期如果需要调整支架位置，也可以松开悬臂的固定螺栓在台面后侧的安装槽内滑动调整，适配不同的操作习惯。台架的整体宽度设置为1.5米，深度为0.8米，占地面积不到1.2平方米，即使是狭小的维修间也能轻松放置，移动时可以轻松通过标准宽度的车间通道门，不用拆解就能在不同车间之间转运。台面的防静电层做了耐磨处理，正常使用情况下不会出现掉屑、起鼓的问题，日常清洁只需要用中性清洁剂擦拭即可，不会破坏防静电性能。
