手动快压式产品泄漏检测工装夹具

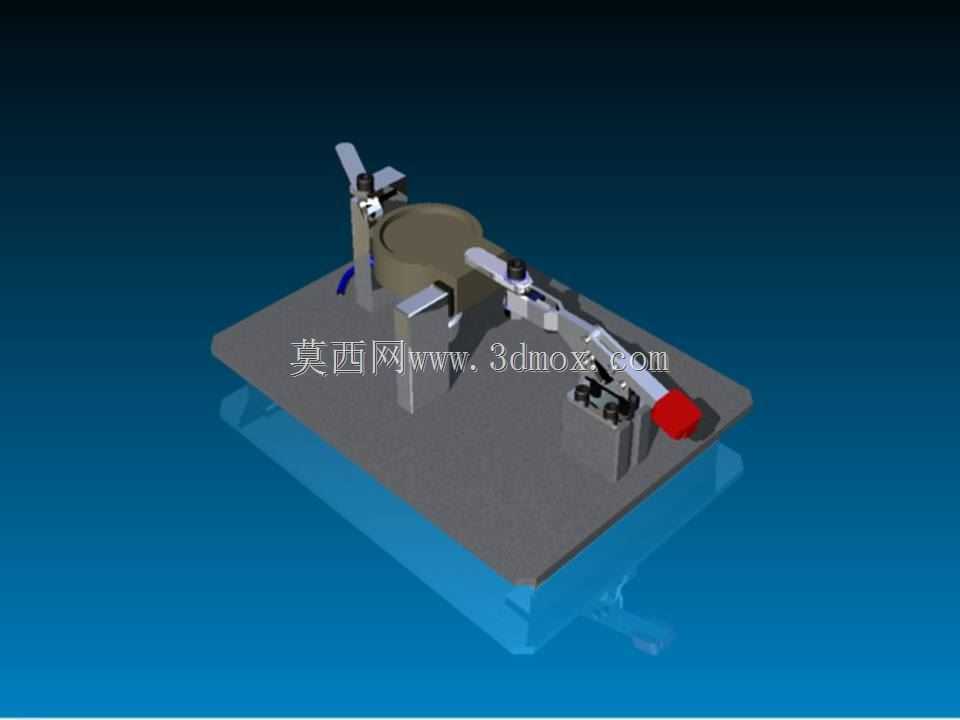

　　在消费电子、小型通讯零部件的产线制程中，壳体类零件的气密性泄漏检测是出厂前的核心质控环节，这类检测工序往往需要配套专用夹具完成工件定位、密封压紧、检测气路对接的动作，这套手动式泄漏检测夹具就是针对圆形盘状通讯壳体类工件开发的制程工装，适配单工位人工上料的中小批量检测场景。整套夹具的安装基准为底部的方形工装底板，底板采用平整钢板加工而成，底面做铣平处理，可直接通过螺栓锁紧在泄漏检测设备的工作台面上，安装时需保证底板平面与检测台的平行度公差控制在0.05mm以内，避免后续压紧动作出现偏载导致密封失效。底板上的定位组件围绕工件的外形轮廓做适配设计，针对圆形盘状工件的外圆特征设置了三处侧向定位挡块，其中两处为固定定位块，

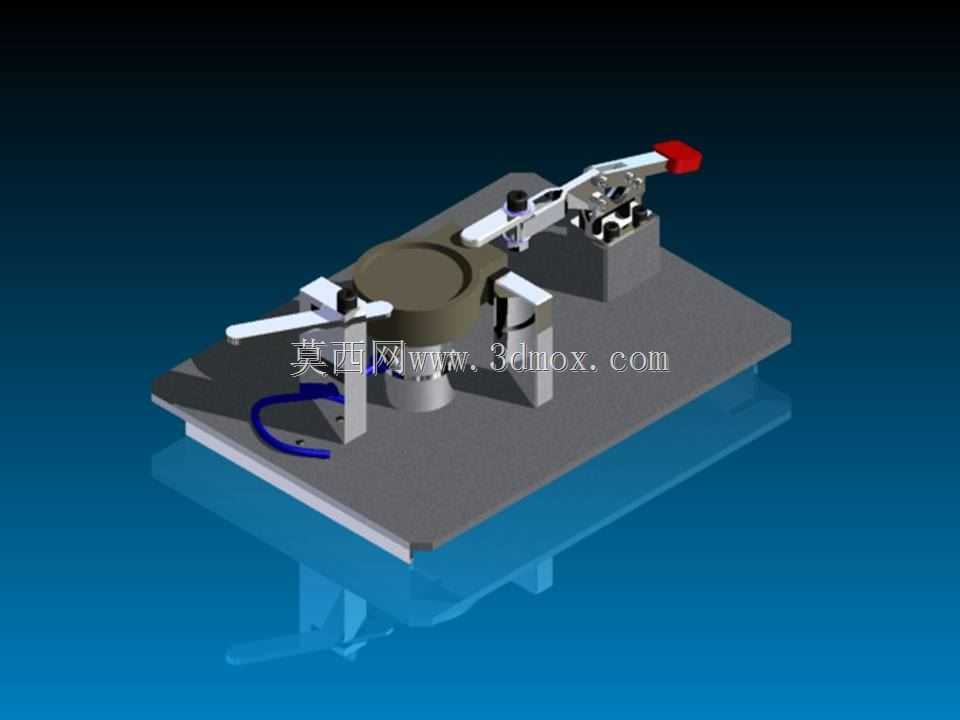

　　一处为带弹簧预紧的活动定位销，上料时将工件放置在中心定位座上，活动销可自动推靠工件完成中心定位，定位重复精度可控制在0.1mm以内，足够满足泄漏检测的定位要求。压紧机构采用成熟的手动肘节式快压钳结构，这套快压钳安装在底板后侧的立式安装座上，压头位置正对工件上方的密封区域，压头端部包覆有丁腈橡胶软垫，避免压紧过程中刮伤工件表面，同时肘节机构的死点锁紧特性可以保证压紧力稳定，不会因为检测过程中的气压波动出现压头松脱的问题，操作时工人只需扳动带红色防滑套的操作手柄，即可一次性完成工件的压紧动作，单步操作耗时不超过2秒，适配产线的节拍要求。夹具上集成了检测气路的对接结构，在中心定位座的内部开有通气孔道，气路接口从底板侧面引出，

　　可直接连接泄漏检测仪的气源管路，当工件被压紧后，定位座上的密封圈会与工件的下表面密封面完全贴合，形成封闭的检测腔，此时检测仪向腔内充入设定压力的检测气体，即可通过压力变化判定工件是否存在泄漏缺陷。考虑到不同批次工件的尺寸公差波动，这套夹具的快压钳安装座设计了腰型孔调节结构，可根据工件的实际高度调整压头的下压行程，侧向定位块也预留了位置调整余量，可兼容直径在一定范围内的同类型圆形壳体工件，不需要更换整套夹具即可完成小范围的产品换型，降低了产线的工装投入成本。整套夹具没有采用气动或电动的压紧驱动结构，完全依靠手动机械结构实现所有动作，不需要额外接入动力气源或电源，整体结构紧凑，占用工作台面的尺寸较小，

　　既可以集成在自动化检测设备中作为单工位夹具使用，也可以单独放置在工作台上配合便携式泄漏检测仪完成离线抽检作业。在结构设计过程中，所有与工件接触的零部件都做了倒角处理，避免上料下料过程中划伤工件的外观面，底板上还预留了排屑缺口，检测过程中落入夹具的杂物可以直接从缺口处清理，不会堆积在定位区域影响定位精度。气路通道的内壁做了抛光处理，减少气路压力损失，保证检测压力的稳定性，所有活动铰接位置都加装了自润滑衬套，长期使用不需要频繁加注润滑油，降低了工装的维护频次。这套夹具的压紧力经过校核，在肘节机构锁死状态下，压头施加在工件上的压力可以保证密封面的压缩量达到密封圈的最佳密封区间，既不会因为压力过大导致工件变形，也不会因为压力不足出现检测腔漏气导致的检测误判。针对通讯类产品壳体壁厚较薄的特点，定位座的支撑面完全贴合工件的下表面轮廓，保证压紧过程中工件受力均匀，不会出现局部凹陷变形的问题。在实际产线应用中，这类手动检漏夹具的操作门槛极低，新员工经过简单培训即可独立完成上料、压紧、检测、松夹取件的全流程操作，相比多工位自动化检测设备，这类工装的投入成本极低，且故障点少，维护简单，非常适合产品迭代快、批量不大的通讯零部件生产场景，也可作为新产品试制阶段的临时检测工装使用，大幅缩短新产品的制程开发周期。
