圆形壳体冲压成型工装模具结构设计

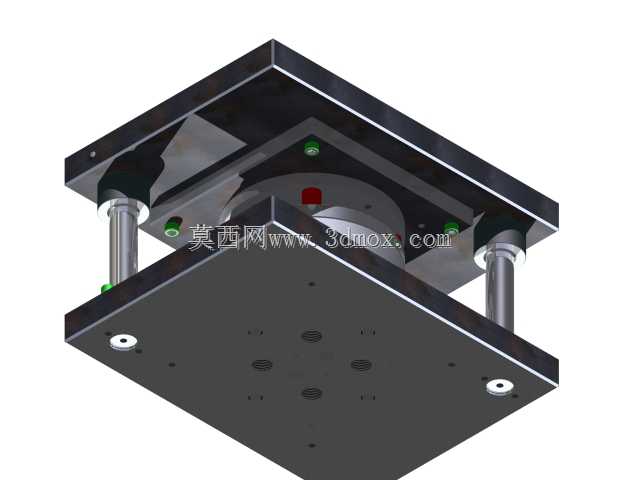

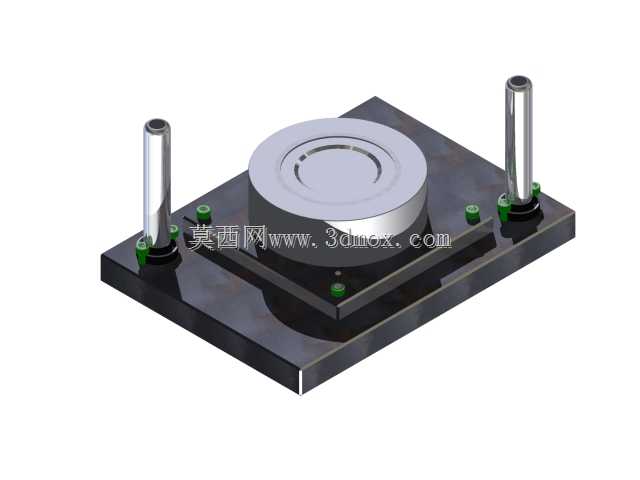

　　这套冲压成型工装主要针对薄壁圆形回转类五金零件的批量压制成型工序设计，常见应用于小型滤清器端盖、密封壳体、圆形五金端盖等零件的冲压生产环节，适配普通开式压力机的安装接口，可直接挂载在常规吨位冲床的滑块与工作台面之间完成连续冲压作业。从结构布局来看，整套模架采用后侧导柱的标准模架形式，两根高精度导柱垂直布置在下模座的对角位置，导套对应安装在上模座的配合孔内，合模过程中导柱与导套的滑动配合可全程保证上下模的对中精度，避免合模错位导致的成型零件壁厚不均、模具啃模等生产故障。下模座采用加厚钢板加工而成，平面度控制在0.02mm以内，保证模具安装到冲床工作台后整体受力均匀，不会因为长期冲压受力出现模座变形问题。下模的成型凹模采用镶块式结构，

　　嵌入下模座的定位槽内通过内六角螺丝锁紧固定，成型型腔的尺寸按照目标零件的外形尺寸加放合理的材料回弹量设计，针对不同厚度的冲压板材，可通过更换对应尺寸的凹模镶块快速适配生产需求，减少换模调试的时间成本。上模部分的凸模采用整体式结构，与上模座通过模柄连接固定，凸模的成型端面按照零件的内形尺寸加工，边缘做了合理的圆角过渡，避免冲压过程中应力集中导致的板材开裂问题。凸模与凹模的合模间隙按照板材厚度的1.1倍设置，既可以保证板材在型腔内充分流动成型，又不会因为间隙过大导致零件边缘出现毛刺过大的问题。模架上布置的四个绿色弹性卸料装置采用矩形弹簧配合卸料螺钉的结构，合模过程中弹簧被压缩，开模时弹簧的回弹力可以将箍在凸模上的成型零件平稳推出，

　　避免零件卡在上模上影响连续生产，卸料板的工作面做了淬火处理，硬度达到HRC45-50，长期使用不会出现工作面压痕、磨损的问题。从安装边界来看，整套模具的下模座安装孔位间距适配常规16吨到25吨开式冲床的工作台T型槽间距，模柄直径采用标准的φ40mm规格，可直接装入对应规格冲床的滑块模柄孔内锁紧固定，不需要额外制作过渡连接法兰。模具合模后的最大闭合高度、开模后的最小闭合高度均符合常规小型冲床的行程参数范围，不需要调整冲床的连杆位置即可直接安装使用。在实际生产场景中，这套模具可适配0.5mm到1.2mm厚度的冷轧钢板、镀锌板、铝板等常见冲压板材，单次冲压行程即可完成圆形壳体的拉深成型工序，成型后的零件外形一致性好，端面平整度高，

　　不需要额外的整形工序即可直接进入后续的焊接、装配环节。设计过程中充分考虑了冲压生产的操作安全性，下模座的边缘做了倒角处理，没有尖锐的突出棱角，操作人员放置板材时不会被划伤；导柱的顶端做了圆弧过渡，合模过程中即使板材放置位置出现小幅偏移，导柱也能顺利导入导套内，不会出现导柱撞弯的问题。针对长期冲压生产的磨损问题，所有与板材直接接触的成型零件均采用Cr12MoV模具钢加工，经过真空淬火处理后硬度达到HRC58-62，耐磨性能优异，正常生产条件下可连续冲压十万次以上不需要修磨成型面。模具的所有锁紧螺丝均采用12.9级高强度内六角螺丝，长期承受冲压交变载荷不会出现螺丝断裂、松动的问题，日常维护时只需要定期在导柱表面涂抹润滑脂，检查弹簧的弹力状态即可，维护成本极低。
