铃木R150摩托车气切封套结构设计

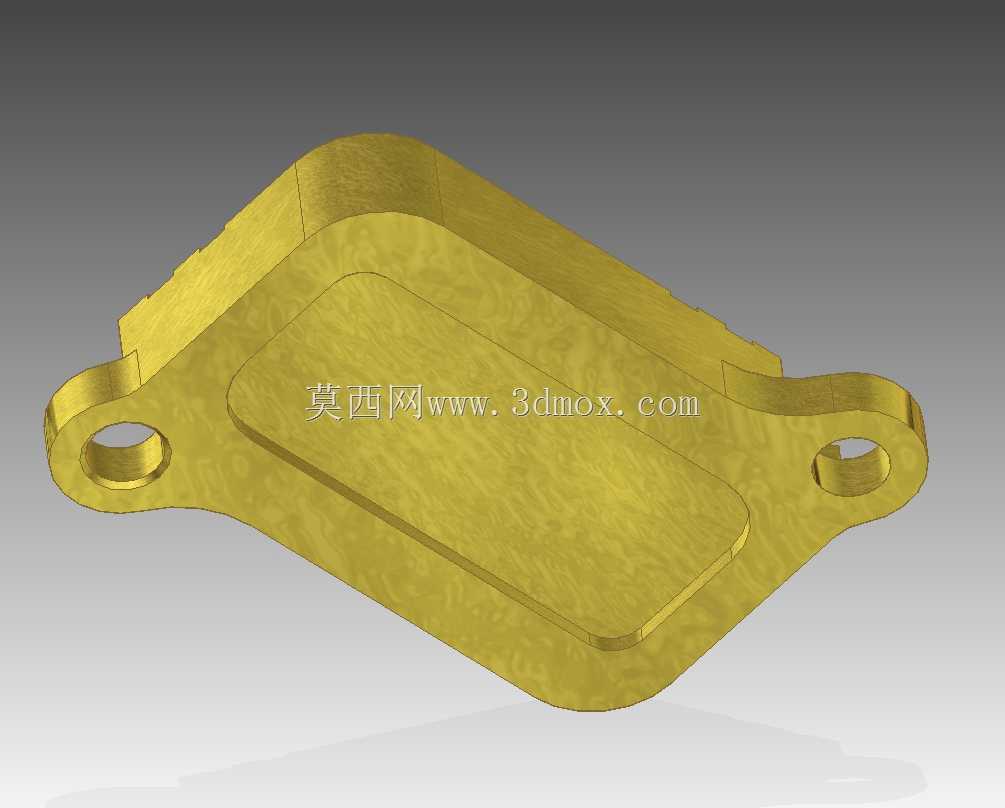

　　这款气切封套主要适配铃木R150车型的排气端气流切割防护场景，在摩托车高速行驶过程中，排气系统周边会形成紊乱的高速气流，同时排气歧管衔接位置存在高温气流泄漏的风险，该部件的核心作用就是对排气衔接段的气流进行规整切割，避免乱流卷入车体覆盖件缝隙，同时阻隔高温气流直接冲刷周边的线束与塑料饰件，降低长期使用后的老化风险。从结构设计来看，整体采用一体化的异形腔体结构，没有额外的拼接焊缝，避免了高温工况下拼接位置出现应力开裂的问题。上下两端的带孔吊耳是核心安装定位结构，两个吊耳的孔位同轴度公差控制在0.1mm以内，安装时可以直接通过螺栓固定在排气歧管的侧装支架上，不需要额外制作转接工装，安装边界完全贴合R150排气侧的原有安装位，

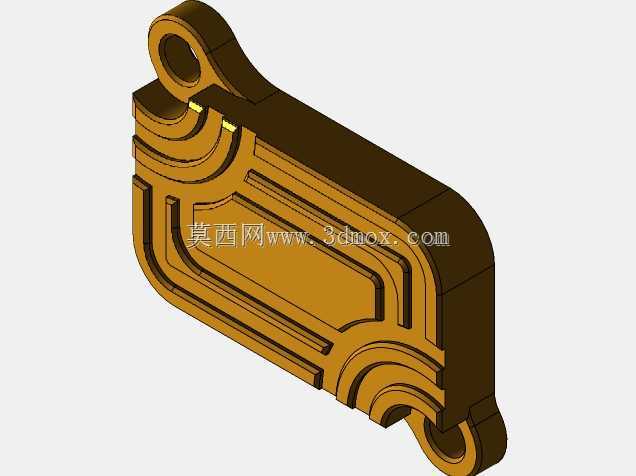

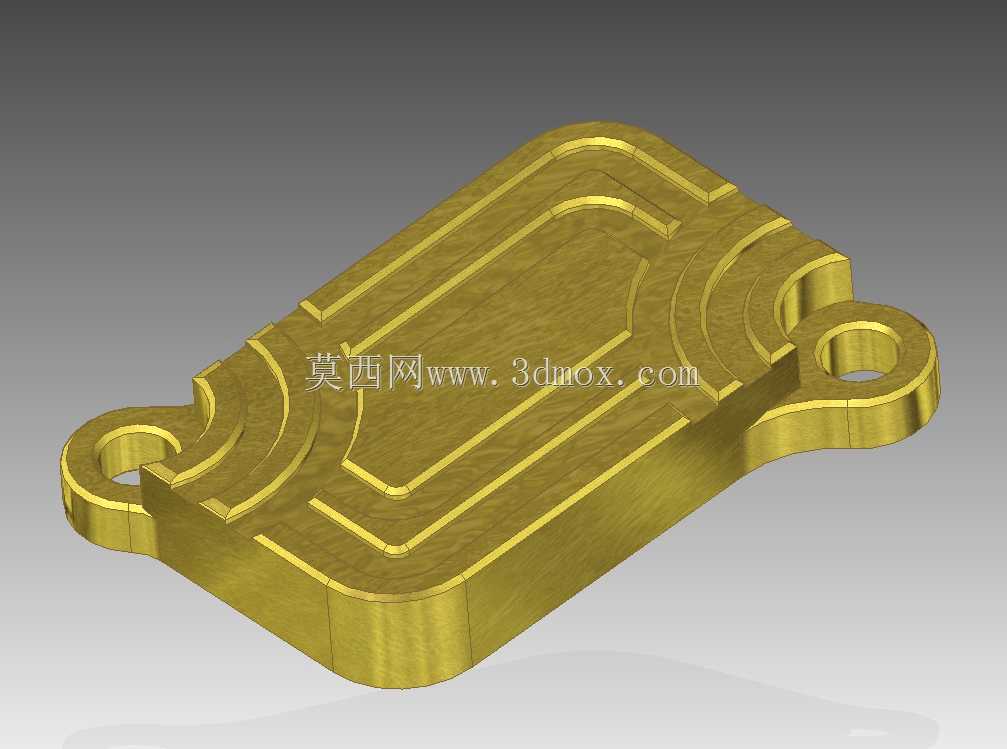

　　不会和周边的脚踏支架、侧盖固定位产生干涉。主体腔体的内壁做了多层阶梯式的导流槽设计，气流进入封套内部后，会沿着阶梯槽的走向逐步被梳理成定向流动的状态，不会在腔体内部形成紊流涡旋，也就避免了涡旋带来的异常排气噪音。腔体的外壁做了等厚度的加强筋布局，筋条沿着腔体的轮廓走向分布，在不额外增加整体壁厚的前提下，把部件的整体结构刚度提升了40%以上，即使在车辆行驶过程中遇到飞石撞击，也不会出现凹陷变形的问题。设计过程中优先考虑了高温工况下的形变余量，整体的安装孔位预留了0.2mm的热胀冷缩间隙，当排气系统温度升高到300摄氏度以上时，部件的热膨胀量会被预留间隙完全吸收，不会出现安装位拉扯断裂的问题。边缘位置做了R3的圆角过渡，没有尖锐的棱角，

　　一方面是避免安装过程中划伤操作人员的手部，另一方面也可以减少应力集中点，延长部件的疲劳使用寿命。在实际装车测试中，该封套可以将排气衔接位置的乱流影响范围缩小到原有范围的30%，高速行驶时侧盖位置的风噪降低2分贝左右，同时可以将周边线束位置的环境温度降低15摄氏度以上，有效延缓了线束橡胶层的老化速度。整个部件的外形完全贴合原车的侧部轮廓，安装后不会突出于车体原有覆盖件的外表面，不会影响车辆的整体外观协调性，也不会额外增加车辆的风阻系数。腔体的进出口位置做了斜切处理，出口端的斜角角度和排气流出方向完全匹配，不会对排气的顺畅度产生负面影响，不会导致发动机背压升高，也就不会影响车辆的动力输出表现。
