错齿式套料铣削刀具三维结构设计

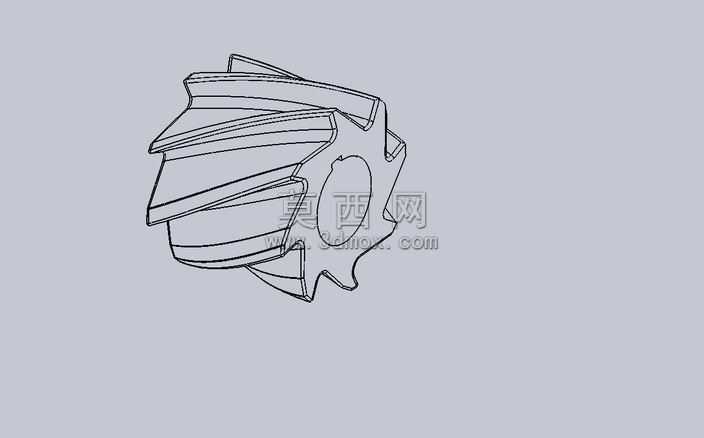

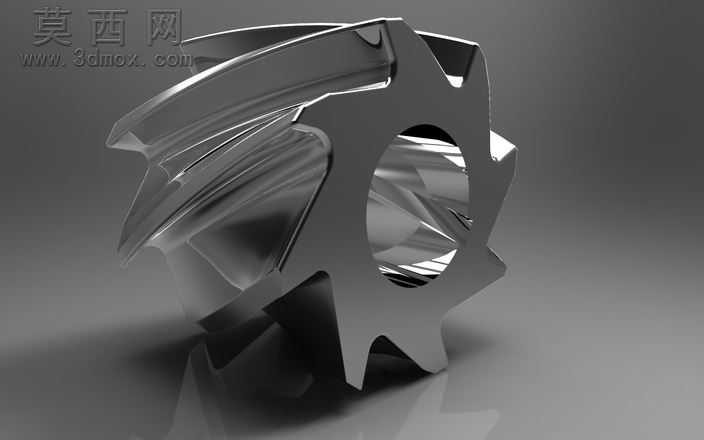

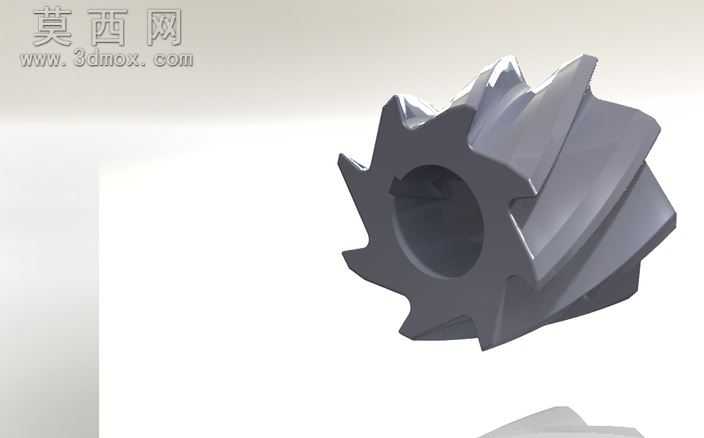

本模型为错齿结构套式铣削刀具，整体采用三维参数化建模方式完成全结构构建，建模过程中以机械加工刀具的实际生产参数为基准，先完成中心安装孔的基准特征搭建，安装孔采用标准通孔设计，孔壁预留键槽定位结构，可匹配标准铣刀杆的装夹定位需求，保证刀具安装后的同轴度与传动稳定性。刀体主体采用环形基体结构，建模时对基体厚度、外径尺寸做了参数化约束，可根据加工需求快速调整刀具的切削直径与刃口长度参数。刀齿部分采用错齿排布设计，相邻刀齿的切削刃轴向位置错落分布，建模时逐个绘制每个刀齿的前角、后角、刃倾角特征，保证每个切削刃的几何角度符合金属切削的力学要求，错齿结构可有效分散切削过程中的切削力，降低单次切削的冲击载荷，同时提升排屑效率，避免切屑堵塞在齿槽内部。齿槽部分采用平滑圆弧过渡设计，建模时对齿根位置做了圆角处理，消除应力集中隐患，提升刀具在高速切削工况下的结构强度，避免刀齿受冲击断裂。材质渲染阶段，刀体整体采用硬质合金材质表现，还原金属刀具的哑光金属质感，对切削刃位置做了高光处理，体现刃口经过精磨后的锋利特性，中心安装孔内壁做了粗糙度差异化表现，区分装夹定位面与非配合面的加工精度差异。设计过程中重点考量了刀具的动平衡特性，所有刀齿沿圆周方向等角度均匀排布，每个刀齿的质量参数做了对称约束，保证刀具高速旋转时不会产生偏心动载荷，适配数控铣床、加工中心的高速切削工况。同时对刀齿的切削路径做了模拟校验，确保相邻刀齿的切削区域无干涉，切削过程中可实现连续的材料去除，避免出现振刀、啃刀的加工缺陷。整体模型结构完整，所有特征均符合可制造性要求，可直接用于刀具生产的参数参考、机加工教学演示以及切削仿真分析使用。
