按压式饮水机出水控制阀结构设计

　　这款出水控制阀主要适配台式、立式桶装饮水机以及商用直饮机的常温、热水出水端，是饮水设备中直接管控出水通断的核心接触部件，日常使用中用户通过按压操作即可完成接水动作，无需旋转拧动，操作力度适配全年龄段使用需求，避免传统旋钮式阀门长期使用后打滑、关不严的问题。从结构设计逻辑来看，整体采用壁挂侧装的布局思路，进水端为带法兰边的圆柱插接结构，安装时直接插入饮水机储水腔的出水预留孔位，依靠法兰端面与储水腔壁面贴合定位，配合密封胶圈即可完成径向与轴向的密封，无需额外设计复杂的紧固件连接结构，装配时单人即可完成对位安装，单套阀门的安装耗时不超过三十秒，大幅提升整机装配线的作业效率。

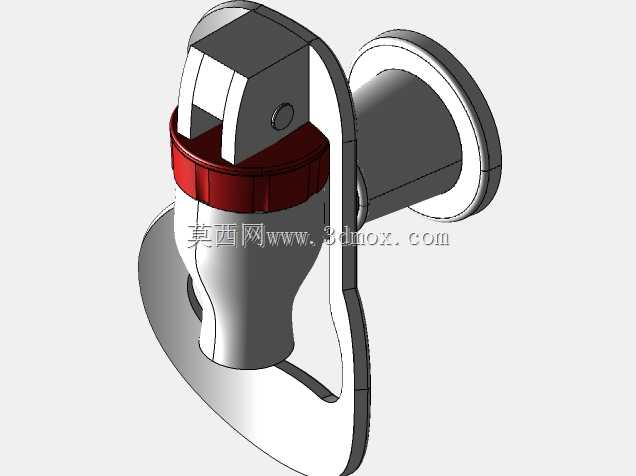

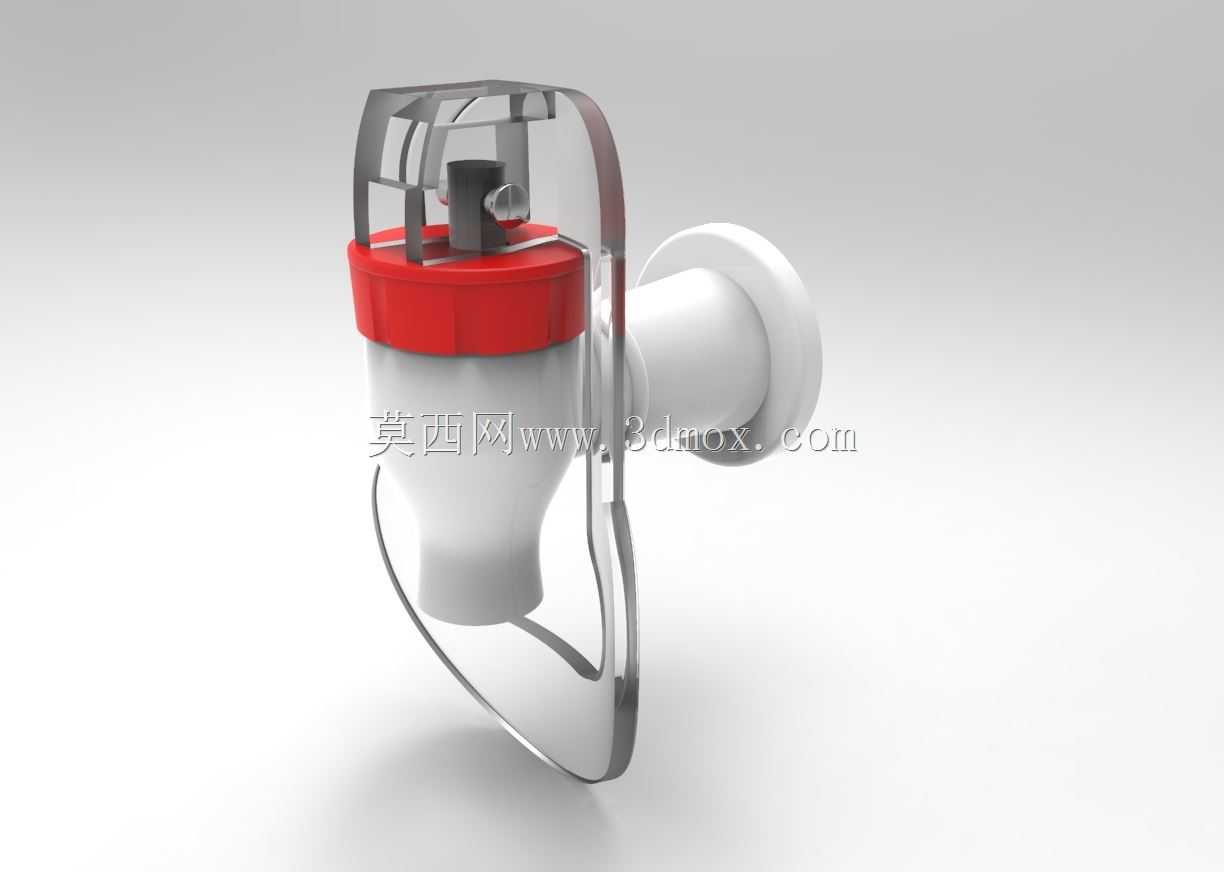

　　阀门的操作端采用带防护框架的按压式结构，顶部红色按压帽采用内凹的弧面设计，匹配手指按压的接触弧度，按压行程控制在8毫米范围内，按压力度设置在15牛到20牛区间，既不会因为力度过小导致误碰出水，也不会因为力度过大造成老人、儿童操作困难。按压帽外围的金属防护框架采用304不锈钢冲压成型，框架与阀体主体通过卡扣结构连接，既可以避免日常使用中磕碰导致按压帽歪斜损坏，也能在运输过程中承受堆码压力，保护内部阀芯结构不受外力挤压变形。阀体的出水端采用渐缩式的锥形流道设计，流道内壁做光滑圆弧过渡，没有直角拐角结构，出水时水流可以顺着锥面平稳流出，不会因为流道突变产生飞溅、乱流的问题，接水时水流直径稳定在12毫米左右，不会出现水流发散打湿杯壁的情况。

　　密封结构上采用食品级硅胶平垫与弹簧复位的组合设计，常态下弹簧提供恒定的预紧压力，将硅胶密封垫紧紧压在进水端的密封座面上，切断水流通道，密封面的接触宽度设计为1.5毫米，既保证密封可靠性，又不会因为接触面积过大导致按压阻力上升。当用户向下按压红色帽体时，阀杆带动密封垫向下位移，打开进水端与出水端的连通通道，储水腔内的水在重力作用下顺着流道从出水端流出，松开按压帽后，弹簧快速推动阀杆复位，密封垫重新贴合密封座，断水响应时间控制在0.2秒以内，不会出现松开后滴水、漏水的问题。

　　从安装边界尺寸来看，进水端插接段的外径为20毫米，适配饮水机储水腔通用的18毫米到22毫米的出水安装孔，法兰边的外径为45毫米，安装后法兰边突出储水腔壁面的厚度为3毫米，不会占用过多机身内部空间。阀门整体突出机身外壁的长度为72毫米，出水嘴的最低点距离安装法兰中心的垂直高度为35毫米，接水时可以适配高度在180毫米以内的常规水杯、保温杯，不会因为出水嘴位置过低导致高杯无法放入接水区。阀体主体的外壳采用食品级PP材质注塑成型，材质符合饮用水接触部件的安全标准，长期接触热水不会析出有害物质，外壳壁厚设计为2.5毫米，可承受0.3MPa的静态水压，完全满足饮水机储水腔的常压供水工况，不会出现壳体开裂、变形的问题。

　　在实际应用场景中，这款阀门除了适配常规家用饮水机，也可以改装到桶装水支架、户外移动供水台、商用开水器等设备上使用，结构通用性强，零部件数量少，整体只有阀体外壳、阀杆、弹簧、密封垫、按压帽、防护框架六个主要部件，后期维护时无需专业工具，直接撬开防护框架即可更换内部密封垫，维护成本极低。设计过程中充分考虑了长期使用的磨损问题，阀杆与阀体导向孔之间采用间隙配合，配合间隙控制在0.1毫米，既保证阀杆上下动作顺畅无卡滞，又不会因为间隙过大导致阀杆歪斜，导向段的长度设计为15毫米，长期反复按压后也不会出现偏磨问题，正常使用工况下阀门的按压寿命可达五万次以上，完全满足饮水设备五到八年的使用周期需求。出水端的外壁做了1度的脱模斜度，注塑生产时可以顺利脱模，生产良率高，适合大批量规模化生产，单套阀体的注塑成型周期控制在25秒以内，生产成本可控。
