工程车辆液压自卸翻斗承载结构

　　该结构为工程作业场景下配套自卸作业车辆的核心承载卸料部件，主要适配矿山散料转运、工地渣土清运、厂区废料周转等需要频繁卸料的作业场景，可直接安装于对应吨位的自卸车底盘副梁之上，替代传统固定货厢实现物料的快速自动卸载，减少人工卸料的作业强度与时间损耗。

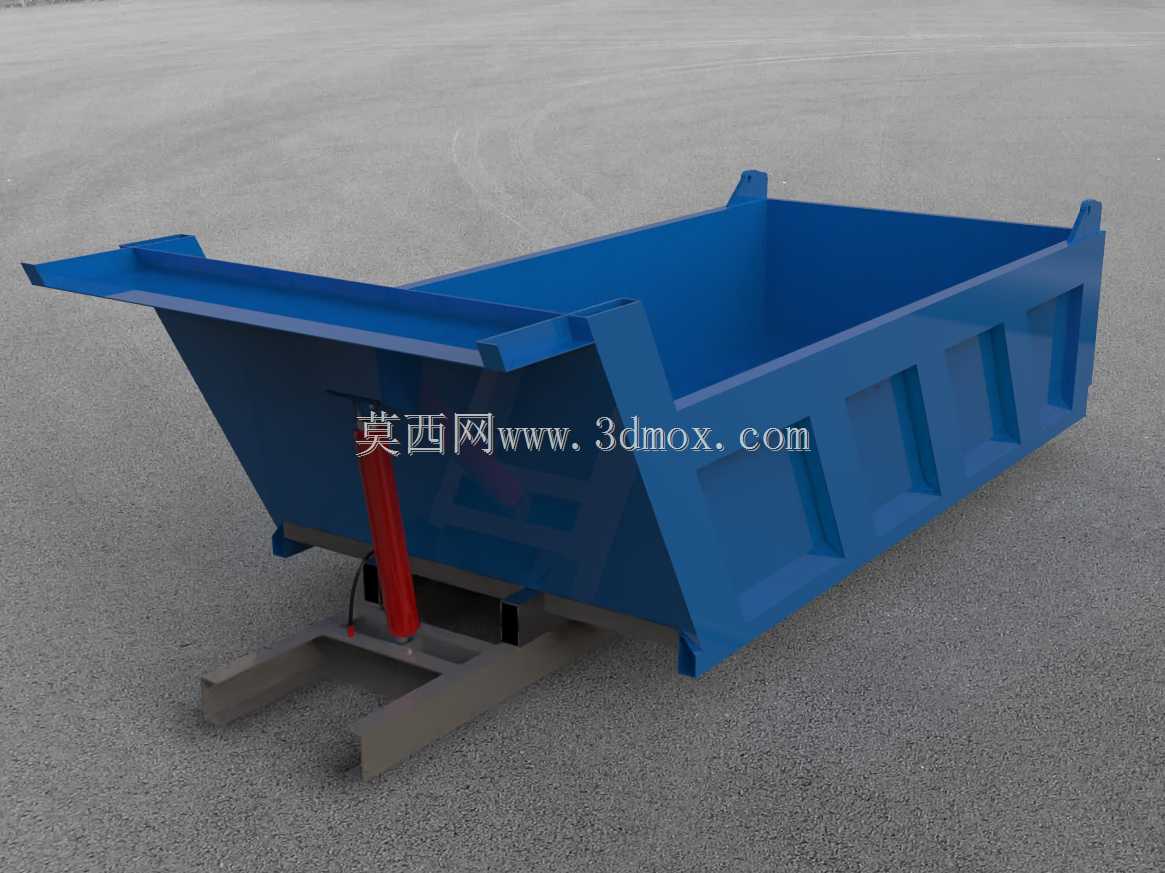

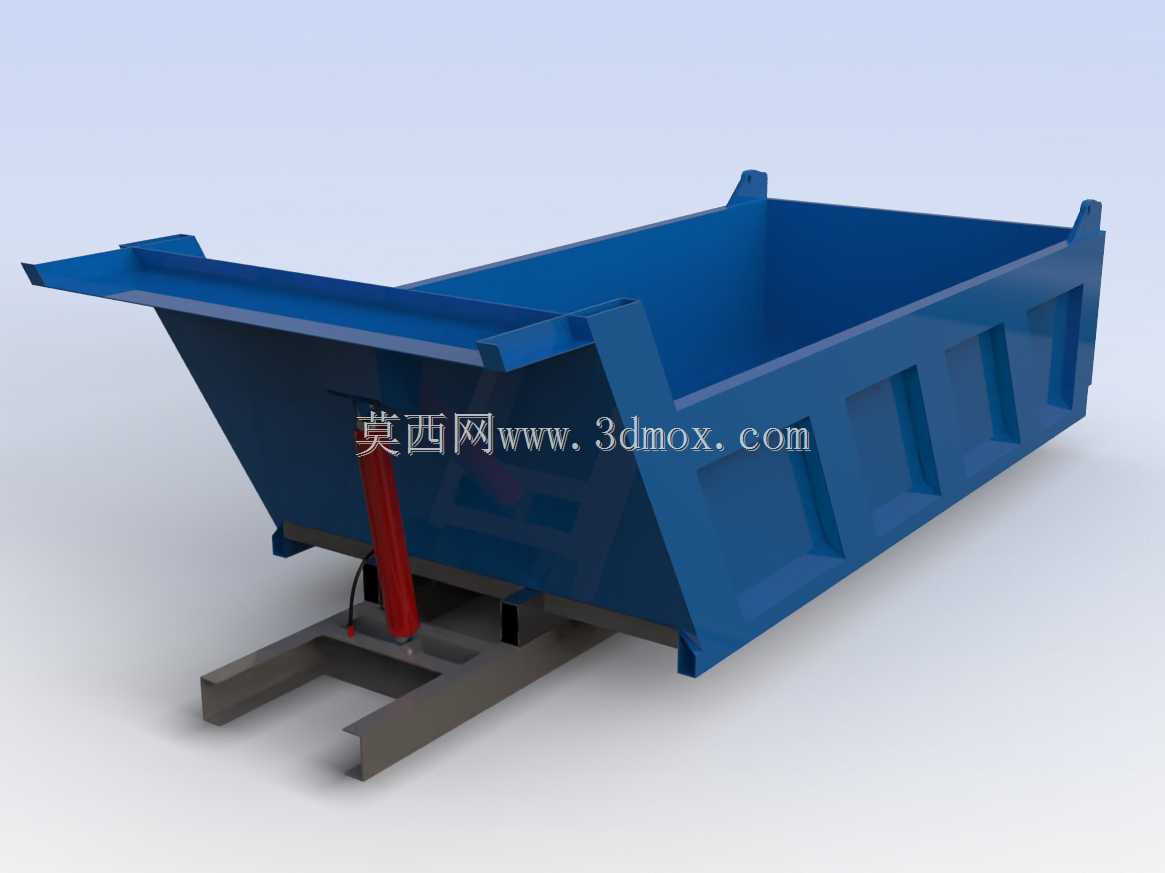

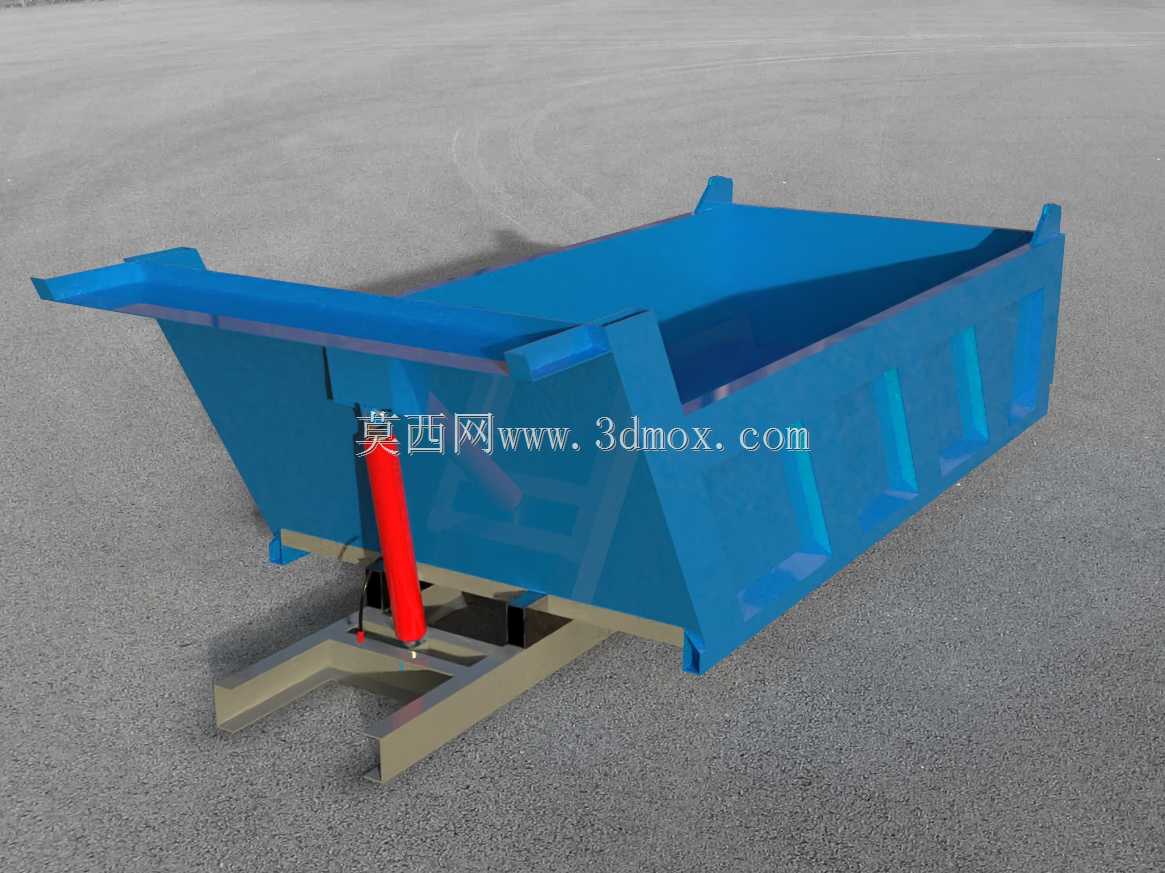

　　从实际功能逻辑来看，该翻斗结构依靠底部布置的单级液压油缸提供举升动力，油缸下端铰接于底盘副梁的安装支座上，上端与货厢底部的加强梁铰接，当液压系统供油推动油缸活塞杆伸出时，货厢会绕后端的铰接销轴旋转抬升，当抬升角度达到物料安息角以上时，货厢内装载的散状物料会在重力作用下从前端的卸料开口自动滑出，完成卸料动作后油缸回缩，货厢回落至水平承载状态即可继续进行装载作业。货厢前端设置的延伸导料板，可在卸料时引导物料滑落轨迹，避免物料散落在车辆底盘或后轮区域，减少后续清理工作量。

　　结构设计层面，货厢主体采用高强度钢板折弯焊接成型，厢体侧壁设置多道纵向压型加强筋，无需额外焊接厚加强板即可提升厢体的抗变形能力，在装载大密度矿石、建筑渣土等重物时，可避免侧壁受物料挤压出现外鼓变形，同时控制整体结构重量，降低车辆空载负荷。货厢底部设置多道横向与纵向交叉的焊接加强梁，将装载物料的重量均匀分散传递到底盘副梁的支撑点上，避免局部应力集中导致的底板开裂、变形问题。后端铰接位置采用加厚销轴与耐磨衬套配合，可承受举升、回落过程中的交变冲击载荷，减少长期使用后的铰接间隙过大问题，保证举升动作的稳定性。

　　安装边界与尺寸适配方面，该翻斗结构的底部安装支座间距严格匹配对应吨位自卸车的副梁标准宽度，无需对底盘进行额外改装即可直接通过螺栓紧固连接，前端导料板的伸出长度控制在车辆前回转半径范围内，避免车辆转向时导料板与驾驶室发生干涉。举升油缸的安装位置经过受力校核，在最大举升角度时油缸的行程处于额定工作区间内，不会出现油缸伸出行程超限导致的结构顶死问题，同时油缸的推力匹配货厢满载时的举升阻力，保证在发动机额定怠速工况下即可平稳完成举升动作，无需额外提高发动机转速增加油耗。货厢的内部容积按照对应车型的额定载重量设计，针对散料堆积密度做了冗余预留，避免装载时出现物料溢出的情况，厢体上边缘做了折边加强处理，可承受装载机上料时的物料冲击，减少边缘变形的概率。

　　在实际作业适配中，该翻斗结构的卸料角度可通过液压系统的限位阀进行调整，针对不同流动性的物料可设置不同的最大举升角度，比如流动性较好的砂石料可设置较小的举升角度即可完成卸料，流动性较差的粘性渣土可设置更大的举升角度保证物料完全卸净，避免残留物料增加后续运输的无效负荷。货厢底板采用耐磨钢板材质，可长期承受物料滑落时的摩擦损耗，延长结构的使用寿命，减少后期维护更换的成本。铰接位置预留了润滑脂注油通道，可定期加注润滑脂减少销轴与衬套的磨损，降低作业过程中的异响与卡滞风险。
