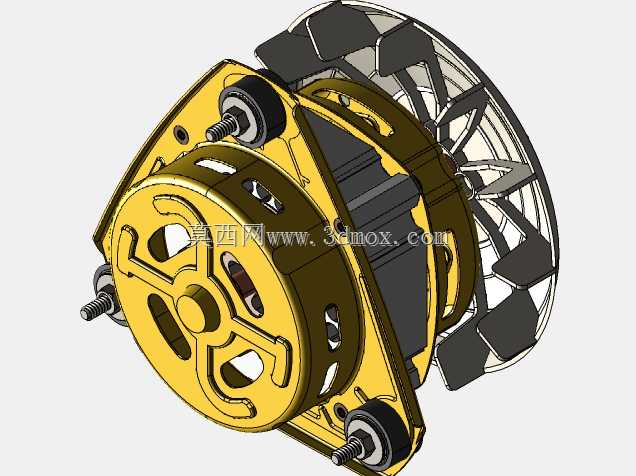

小型旋转电机整机结构设计方案

　　在小型机电设备的动力选型环节，旋转电机是覆盖场景最广的核心动力部件，这套结构方案围绕常规小功率回转动力需求搭建，完整还原了电机从定子固定、转子支承到输出端对接的全部装配逻辑，可直接用于通讯辅助设备、小型家用回转装置、轻工输送工位的动力单元参考。

　　从实际安装边界来看，整机采用同轴圆柱式布局，主体外壳为规则回转结构，轴向预留的安装法兰面可直接对接设备机架的安装孔位，径向轮廓没有外凸的冗余结构，在狭小设备仓内布置时，仅需预留转子转动的安全间隙即可，输出轴端的轴径、键槽尺寸按照通用小功率传动接口设计，可直接匹配联轴器、小带轮或者直连式负载盘，不需要额外定制转接件。外壳表面预留的散热筋结构顺着轴向排布，既能够强化运行时的自然散热效果，也不会额外增加径向占用空间，在封闭设备仓内布置时，散热筋形成的导流通道可以顺着设备内部的通风路径带走绕组产生的热量，避免长时间运行出现过热衰减。

　　设计过程中首先敲定的是转子的动平衡支承逻辑，两端轴承位的同轴度公差在建模阶段就按照装配约束做了关联，转子铁芯、转轴、输出端的配合面全部采用同轴心约束，虚拟装配时可以直接检查转子转动过程中是否会和定子内腔、端盖发生干涉。定子绕组的排布空间在外壳内腔做了预留，绕组和外壳内壁之间保留了均匀的绝缘间隙，端盖和外壳的止口配合采用台阶定位，装配时端盖压入后即可自动对齐轴承室的中心，不需要反复调整支承位置。接线部位在壳体侧方预留了独立的接线腔，腔体内的接线柱位置和绕组引出线的走向完全对应，现场接线时线缆可以从侧方的进线口引入，不会和回转部件产生空间交叉。

　　这类旋转电机的实际用途覆盖非常多场景，在小型通讯工装里可以作为天线回转调节的动力源，输出扭矩平稳，启停位置可控；在家用小型电器里可以驱动风扇叶轮、小型搅拌机构，运行振动小、噪音低；在轻工自动化工位上可以作为小型回转台、送料辊的动力单元，配合减速结构就能获得合适的输出转速。建模时把所有零件的配合关系都做了完整定义，转轴和轴承内圈、轴承外圈和端盖轴承室、定子铁芯和外壳内腔的配合都按照实际装配的过盈、过渡配合要求设置，工程师在做衍生设计时，可以直接修改外壳长度、轴伸长度来适配不同的安装空间，也可以调整输出轴的接口形式来匹配不同的负载对接需求。

　　从结构细节来看，后端盖位置预留了编码器或者刹车模块的安装空间，如果需要做位置闭环控制或者停机锁止，不需要改动主体壳体结构，直接在后端拓展对应功能模块即可。整机的重量集中在轴线附近，安装时支撑点布置在外壳两侧的安装耳位，受力均匀，运行时的振动可以通过安装面的减震垫充分吸收，不会把振动传递到相连的设备机架上。转子部分的配重结构在建模时就做了对称处理，虚拟运转时的偏心量控制在允许范围内，实际加工完成后只需要做简单的动平衡校正就可以达到平稳运行的要求。

　　对于结构设计人员来说，这套完整的装配结构可以省去从零搭建电机基础结构的时间，在做设备总体布局时，可以直接把整机模型调入装配环境，核对安装孔位、轴伸对接尺寸、周边管线的空间距离，提前发现布局阶段的干涉问题，避免后期加工装配时出现尺寸 mismatch。壳体上的所有安装孔、定位止口的尺寸都遵循通用小功率电机的安装规范，和市面常规同规格电机的安装尺寸具备互换性，设备维护更换时不需要改动机架的安装结构，适配性更强。
