模具用双杆式方形安装液压缸结构

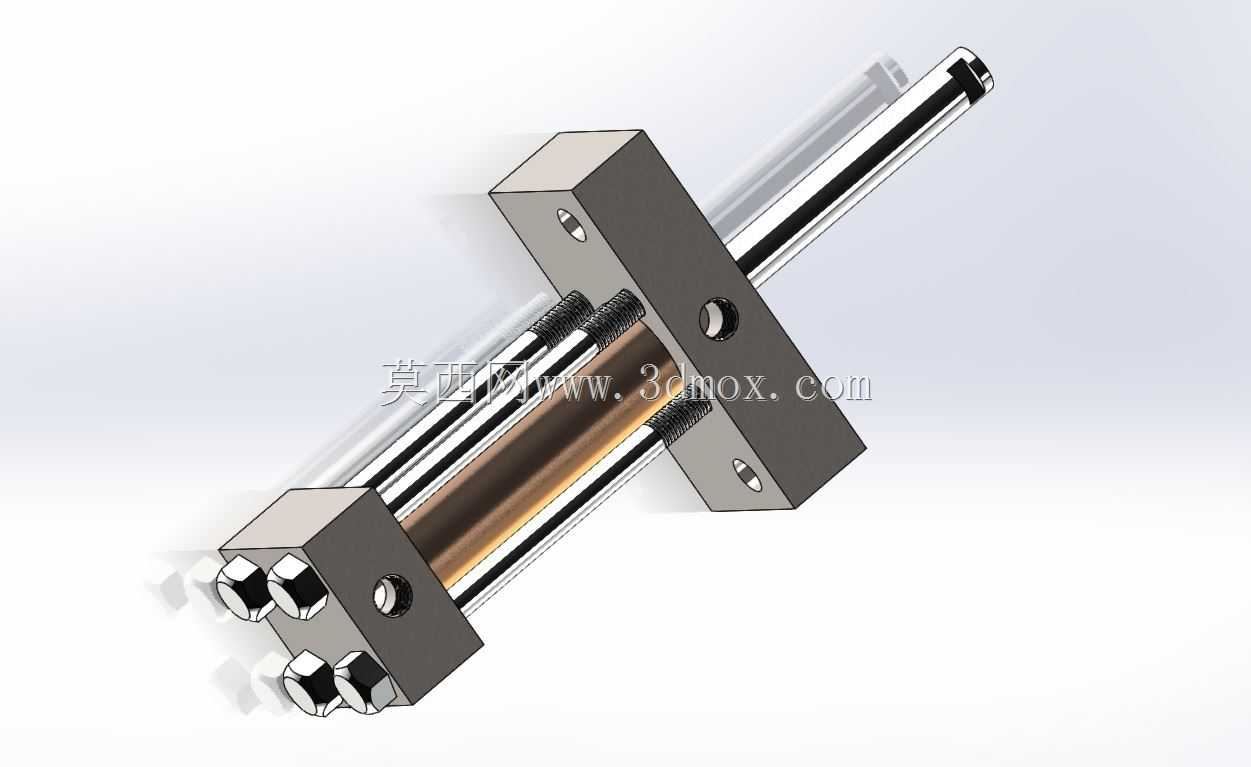

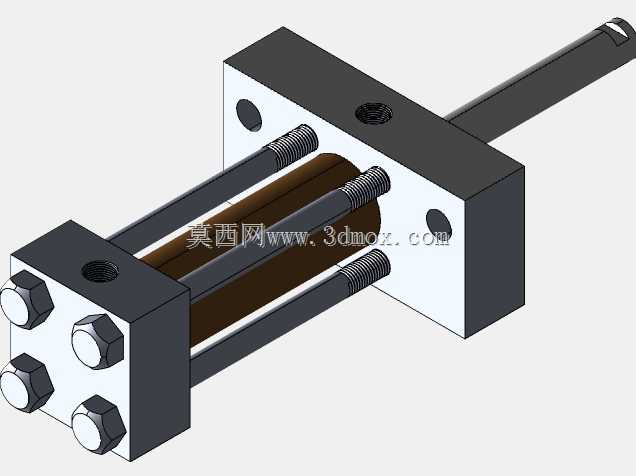

　　这款带方形安装法兰的双出杆液压缸，主要面向注塑模具、冲压模具的抽芯、顶出辅助动作场景设计，也可适配小型自动化工装的短行程直线往复驱动需求。在模具实际应用中，这类油缸常被布置在模具动模侧的安装基面上，负责完成侧抽芯滑块的往复驱动、局部二次顶出的动作执行，相比模具内置的斜导柱抽芯结构，它能提供更稳定的大推力输出，不受抽芯行程长度的限制，也能避免斜导柱结构在大抽拔力工况下出现的弯折、卡滞问题。从结构设计来看，这款油缸采用缸筒两端一体式方形安装法兰的布局，法兰面上预留了四个通孔安装位，可直接通过内六角螺栓锁紧在模具模板或者工装基板的安装面上，安装时不需要额外制作安装支架，能有效缩减配套机构的整体占用空间。

　　缸体两端的端盖采用外六角螺栓对角锁紧的密封结构，端盖与缸筒接触面设置了静密封槽，可耐受常规工况下16MPa以内的工作压力，端盖与活塞杆配合的位置设置了导向环与防尘圈组合结构，既能保证活塞杆往复运动的同轴度，避免活塞杆受侧向力出现偏磨，也能阻挡外界的粉尘、模具加工产生的金属碎屑进入缸体内部，延长密封件的使用寿命。双出杆的活塞杆设计让油缸两个方向的伸出、缩回动作的作用面积完全一致，往复运动的输出推力、运动速度保持对称，在模具抽芯动作中可以保证抽芯与复位的动作同步性，不会出现单杆油缸两腔作用面积差带来的速度差、推力差问题，能有效降低模具动作调试的难度。活塞杆表面做了硬铬镀层处理，表面粗糙度控制在Ra0.8以内，既可以降低密封件的摩擦损耗，

　　也能避免模具生产过程中接触到的冷却水、脱模剂对活塞杆表面造成锈蚀。从安装边界尺寸来看，方形法兰的安装孔位采用对称布局，设计选型时可以直接根据法兰的外形尺寸预留模板上的安装沉孔，不需要额外校核偏心载荷；活塞杆伸出端采用标准外螺纹接口，可直接连接模具的抽芯滑块或者工装的执行推板，不需要额外定制连接接头。在实际建模设计过程中，这类油缸的模型需要重点还原安装法兰的孔位位置、活塞杆的伸出行程余量、端盖螺栓的排布位置，避免在模具整体装配时出现与周边模板、冷却水路、顶针孔位的干涉问题。设计选型时还要注意，这类油缸的缸筒外径与安装法兰的厚度尺寸需要匹配对应模板的开框尺寸，预留足够的密封件安装空间，

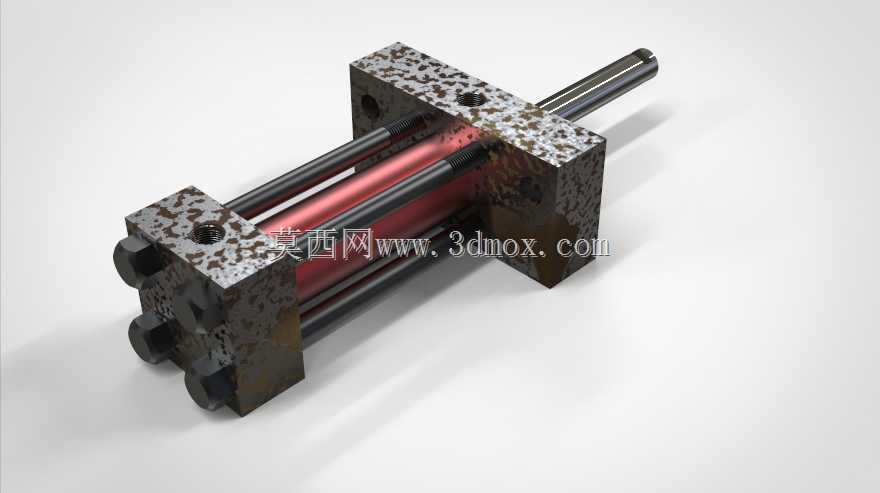

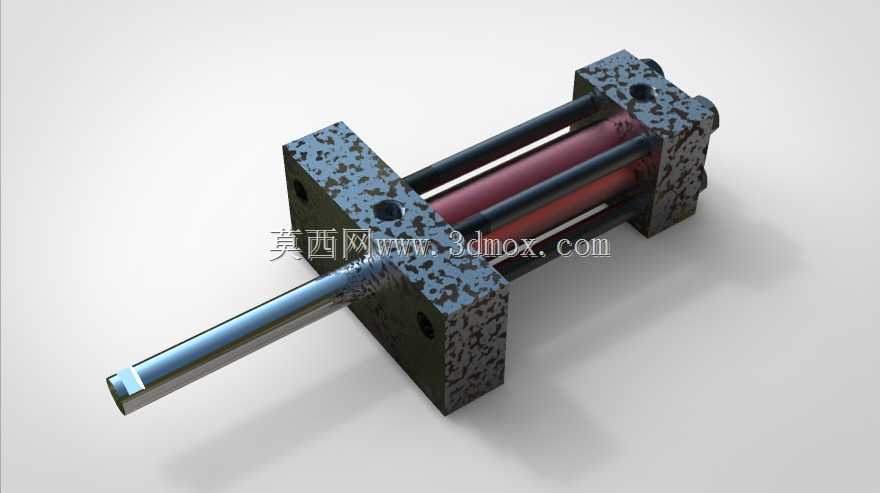

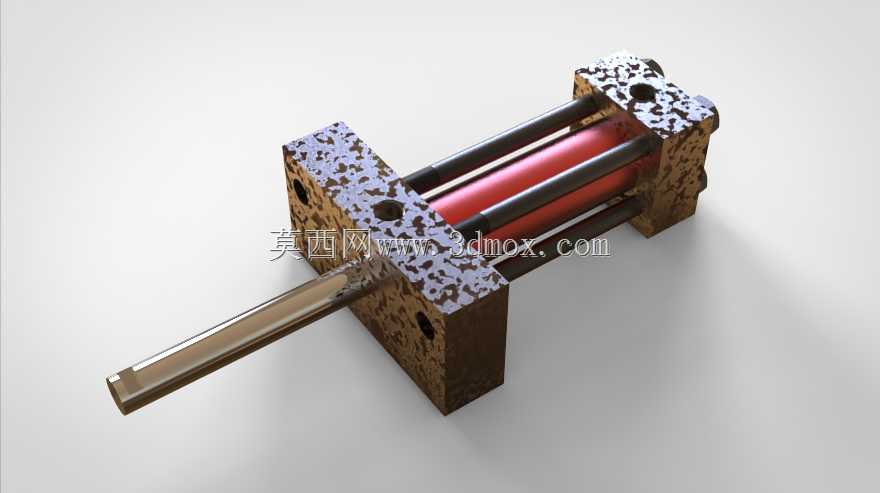

　　同时要保证油缸的进出油口位置预留足够的油管接头安装空间，避免模具合模时压到液压油管。在日常工况使用中，这类油缸的行程普遍控制在100mm以内，适配模具短行程往复动作的需求，相比长行程工程油缸，它的缸体刚性更好，活塞杆的导向长度更长，侧向承载能力更强，能承受模具抽芯动作中可能出现的轻微侧向载荷，不会轻易出现活塞杆拉缸、密封漏油的问题。建模时还原的缸体金属质感、活塞杆的光亮镀层细节，也能在模具整体装配评审时直观呈现油缸的安装状态，方便结构工程师提前排查安装干涉、动作行程不足的潜在问题，减少后续模具加工装配阶段的改模成本。
