家用台扇驱动用异步电机结构设计

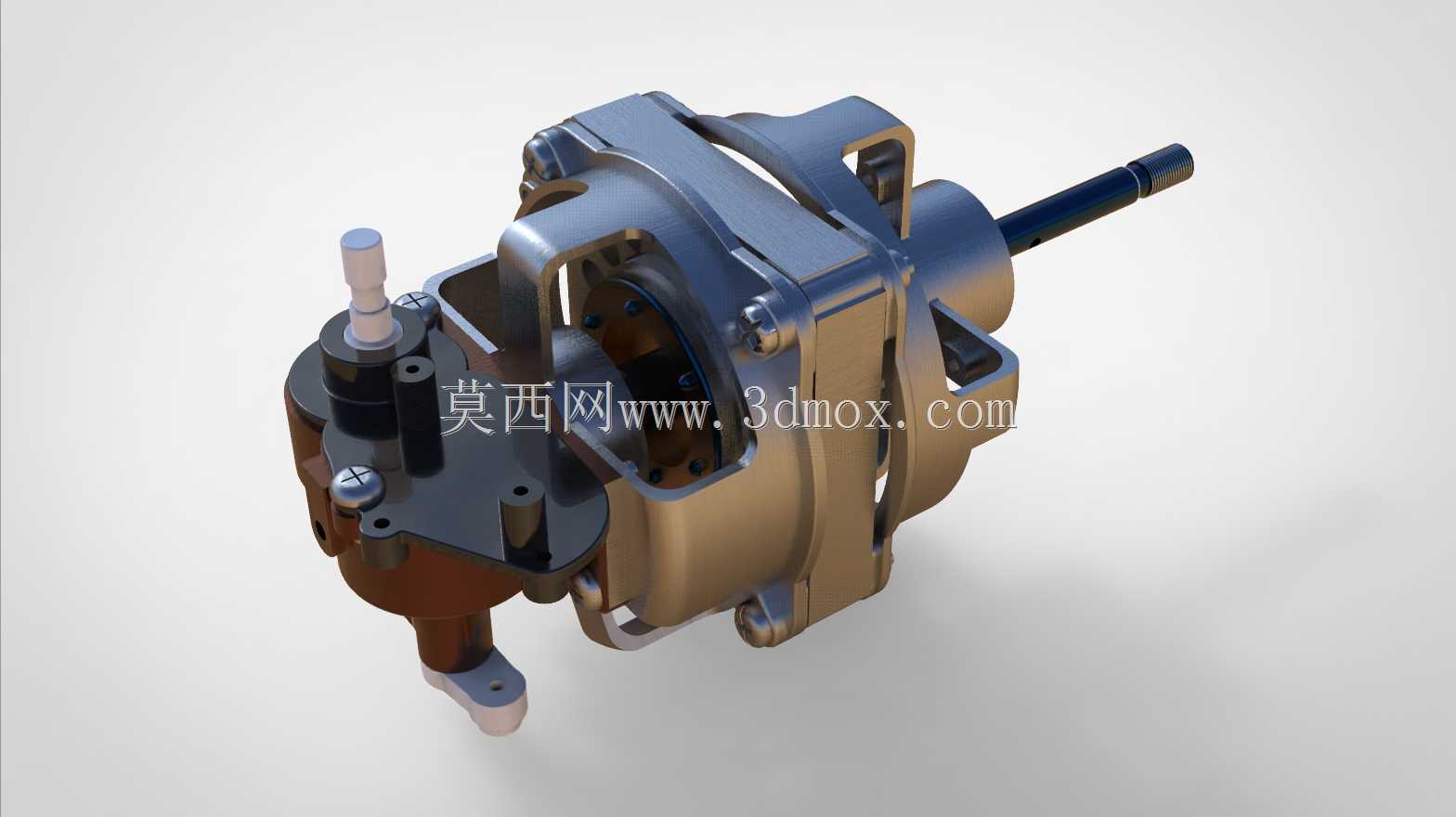

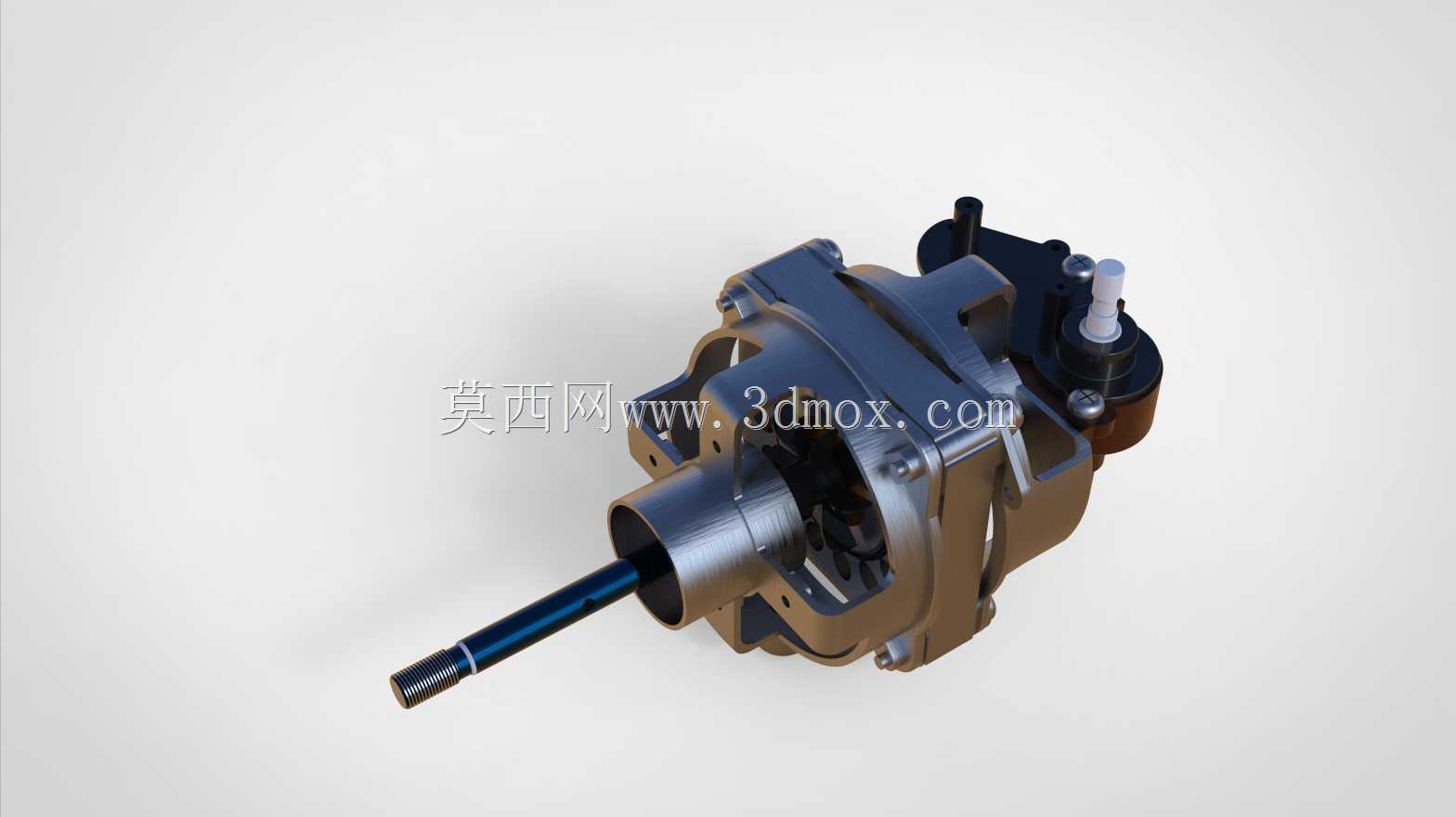

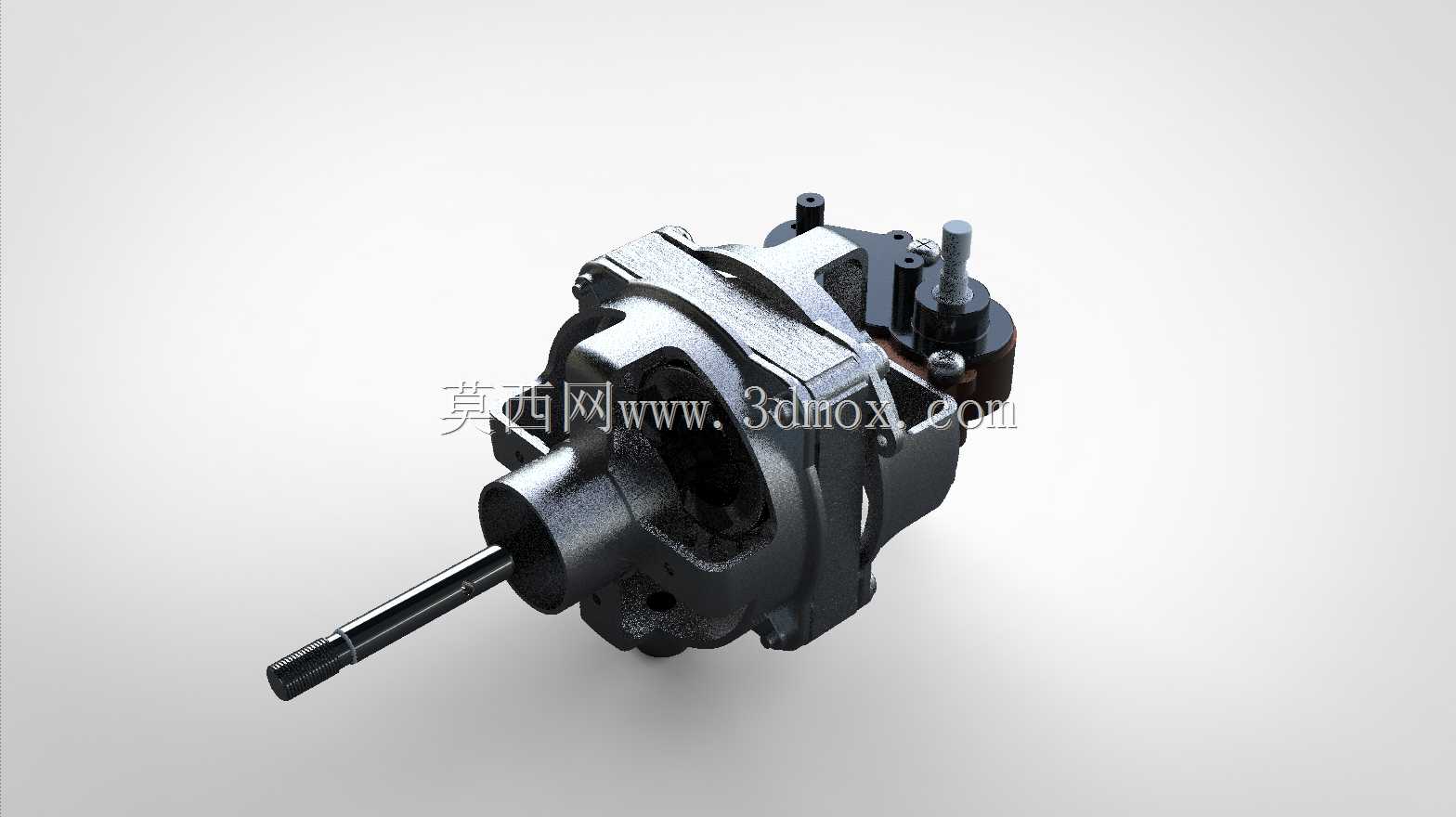

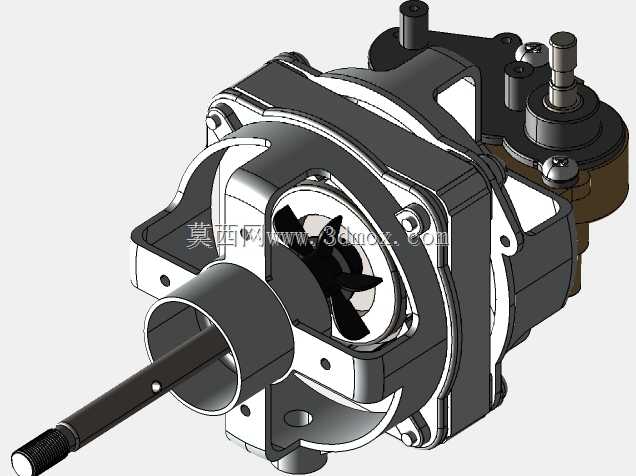

　　这款电机是家用台扇、落地扇类送风设备的核心驱动部件，日常民用场景中，这类电机需要适配12寸到16寸规格的风叶负载，输出轴端的安装位直接匹配风叶的固定孔位，不需要额外加装转接轴套，机身端盖预留的三个安装耳孔，对应风扇后网罩的固定支架位置，安装时直接对位锁付M4规格的螺丝即可完成固定，不需要额外制作安装转接板，适配绝大多数常规家用风扇的安装边界。从结构设计逻辑来看，这款电机采用单相罩极异步电机的结构方案，定子绕组采用集中式绕线方式，嵌装在定子冲片叠压形成的铁芯槽内，冲片采用0.5mm厚度的冷轧硅钢片叠压，叠压厚度控制在32mm，既保证了磁路的有效导通面积，又控制了整体机身的轴向尺寸，不会因为电机过长导致风扇机头部分重心前倾，

　　影响整机的放置稳定性。转子部分采用铸铝鼠笼结构，转轴采用45号钢调质处理，轴伸端直径为8mm，表面做滚花处理，和风叶轮毂装配时可以有效传递扭矩，避免风叶转动过程中出现打滑空转的问题，转轴的支撑采用两个含油轴承，分别压装在前后端盖的轴承位内，含油轴承的孔隙内储存的润滑油脂可以满足长期连续运转的润滑需求，不需要用户定期加注润滑油，适配家用设备免维护的使用需求。端盖部分采用镀锌钢板冲压成型，前后端盖通过扣合结构加螺丝锁紧的方式固定，接缝处做了错位止口设计，可以避免日常使用过程中灰尘、蚊虫进入电机内部，影响绕组的绝缘性能，端盖的散热区域开有阵列式的通风孔，和风扇自身的送风气流方向匹配，电机运转时，

　　风叶带动的气流可以直接穿过端盖的通风孔带走定子绕组产生的热量，保证电机在连续8小时运转的工况下，绕组温升不超过70K，符合家用小功率电机的安全标准。电机的尾部集成了摇头机构的驱动输出位，偏心轴直接和摇头齿轮箱的输入孔对接，不需要额外加装传动连杆，电机运转时通过减速齿轮组带动风扇机头做左右往复摆动，摆动角度控制在90度范围，覆盖常规的室内送风区域，摇头机构的离合结构直接集成在电机尾部的端盖上，用户拉动风扇机头的拨杆即可切换摇头与固定送风的状态，操作力矩控制在5N以内，操作手感顺畅不会出现卡滞。从实际应用的角度看，这类电机的额定功率控制在30W到60W区间，适配220V民用交流供电，启动扭矩可以满足风叶从静止状态到额定转速的启动需求，

　　在1300转/分钟的额定转速下，运转噪音控制在40分贝以内，不会对室内休息、办公场景造成噪音干扰。设计过程中，转轴的轴向窜动量控制在0.3mm以内，避免风叶转动过程中出现轴向窜动导致的风叶抖动、异响问题，转子做了整体动平衡校正，平衡等级达到G6.3标准，高速运转时不会产生明显的振动传递到风扇机身，保证整机放置的稳定性。电机的引出线采用耐高温的PVC绝缘线，线长预留150mm，方便和风扇机身内部的档位调速开关、电源线对接，接线端做了插簧端子处理，装配时直接对插即可完成接线，不需要焊接，提升整机装配的效率。
