洗衣机减速离合齿轮箱总成结构设计

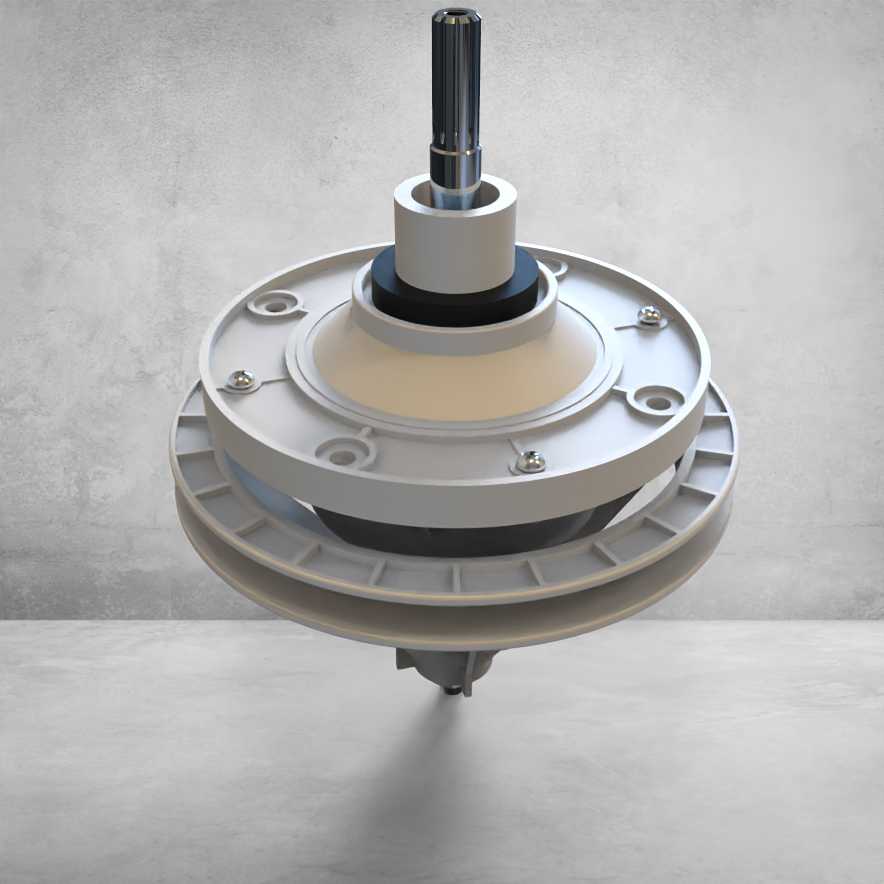

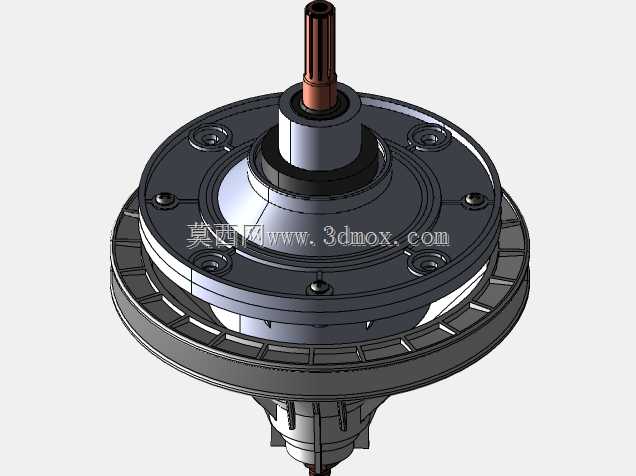

　　这套齿轮箱总成是波轮式全自动洗衣机的核心传动部件，承担洗涤低速大扭矩与脱水高速运转两种工况的切换与动力传递，在整机中位于盛水桶底部中心，上端输入轴连接驱动电机与制动离合机构，下端输出轴直接装配波轮，外围法兰盘通过多颗紧固螺钉与洗衣机外桶底侧的安装支座刚性连接，是整台洗涤设备动力链上不可缺失的中间传动单元。

　　从整机布置的边界条件来看，这类齿轮箱的安装空间被严格限制在洗衣机桶体下方的狭小腔体内，径向尺寸需要避让桶体底部的加强筋与排水管路，轴向高度则要兼顾底部机架的离地间隙与上方波轮的装配沉台，因此整体采用扁平圆盘式壳体布局，大直径法兰盘沿圆周均匀分布安装孔与定位凸台，既可以通过螺栓实现周向多点固定，也能依靠法兰端面与桶底贴合面承受洗涤过程中波轮偏心负载带来的倾覆力矩，避免长期运行后出现轴系偏摆、密封渗漏等问题。法兰盘上预留的多个沉孔位置对应不同容量机型的桶体安装孔位，在同平台系列化开发时可以直接沿用安装接口，减少整机模具改动量。

　　功能实现上，该总成集成了行星减速与离合切换两套核心逻辑。洗涤工况下，电机输入的高转速经过内部行星齿轮组降速增扭，最终由波轮轴输出低转速大扭矩，带动桶内水流形成正反转揉搓效果，此时脱水桶被制动机构锁止，保证洗涤过程中桶体不随波轮同步转动；进入脱水程序后，离合机构动作，将输入轴与脱水桶支撑盘刚性联锁，减速齿轮组被旁路，动力直接带动整个内桶高速旋转，依靠离心力将衣物中的水分从桶壁排水孔甩出。两种工况的切换不需要额外外接换挡部件，全部由箱体内部的棘轮、抱簧与制动臂配合完成，结构紧凑且动作逻辑成熟，在家用洗涤设备大批量生产中已经过长期验证。

　　结构设计阶段首先要校核的是轴系的同轴度与支承跨距。上端输入轴采用花键结构，和电机带轮或直驱转子的配合长度较短，需要保证花键的导向段足够长，避免装配时出现刮擦；下端波轮轴伸出箱体的部位设置两道密封，内侧骨架油封阻挡桶内洗涤水与洗涤剂混合液进入齿轮腔，外侧防尘封隔绝线屑、泥沙等杂物，两道密封之间预留泄水孔，一旦第一道密封出现微渗，液体可以从泄水孔直接排出，不会浸泡内部润滑脂。齿轮腔内部填充半流体润滑脂，行星轮的销轴采用过盈压装在行星架上，齿圈与壳体之间设置止转卡口，避免长期正反转冲击下齿圈出现周向窜动。

　　壳体的分层设计也充分考虑了工艺与装配便利性，上下壳体之间采用止口定位加圆周螺栓紧固，结合面涂覆密封胶，既保证齿轮啮合的中心距精度，也防止润滑脂在长期高温运行后出现渗漏。外围的大直径支撑盘同时作为脱水桶的安装基准，盘面的平面度公差需要控制在较小范围内，否则高速脱水时会带动整桶出现动平衡超差，引发整机振动与异响。在建模过程中，所有安装孔位、轴伸长度、法兰配合面的尺寸都需要和整机桶体、波轮、电机支架的数模做干涉校验，尤其要关注制动臂摆动行程范围内是否和周边线束、排水管存在运动间隙，避免样机装配阶段出现零部件磕碰。这类传动部件的设计没有复杂的异形曲面，核心难点在于工况载荷的匹配、密封可靠性以及大批量装配的工艺一致性，也是家电传动结构工程师在平台化开发中最常接触的典型减速离合单元。
