18650电池供电定制款电子烟机械结构

　　做了快十年消费电子结构设计，接触过不少便携类小型机电产品的结构开发，这类采用18650圆柱锂电作为主电源的机械型雾化烟具，在个人便携消费电子领域的结构适配逻辑，和常规手持数码产品有不少共通点，也有其专属的设计约束。先从实际应用场景说，这类产品主要面向日常随身使用的场景，需要兼顾单手握持的操作手感、日常揣放的抗磕碰性能，以及供电模块的稳定接触可靠性，毕竟用户日常携带时会和钥匙、零钱等物件混放在口袋里，结构上如果没有做足够的限位和防松设计，很容易出现电池接触不良、按键误触发的问题。

　　从产品功能特性来看，整个结构没有额外的电控调压模块，完全依靠机械接触实现供电回路的通断，顶部的雾化器接口做了标准的螺纹适配，能够兼容市面上多数同规格的成品雾化组件，底部的按键采用了回弹式机械触发结构，按压行程控制在1.2mm左右，既不会因为行程过短导致误触，也不会因为行程太长造成按压手感生涩。筒身主体采用分段式结构设计，上段是雾化器连接座和导电接触顶针，中段是电池容纳仓，下段是按键触发机构和底部调节环，各段之间采用细牙螺纹连接，螺纹配合面做了0.05mm的间隙公差控制，既保证组装时的顺滑度，也能避免日常使用中出现螺纹松脱的情况。

　　设计思路上，首先要解决的是18650电池的安装适配问题，电池仓的内径做了18.7mm的尺寸设计，比18650电池的标称直径大0.2mm，既可以轻松放入带保护板的常规18650电芯，也不会因为间隙过大导致电池在仓内晃动，电池仓的长度方向做了65.2mm的尺寸控制，适配长度65mm的标准18650电芯，顶部的导电顶针采用弹簧式结构，弹簧预压行程1mm，能够抵消电池长度的公差偏差，保证不同厂家生产的电芯装进去之后都能可靠接触，不会出现接触断电的情况。其次是导电回路的绝缘设计，筒身中段采用了绝缘衬套结构，把电池外壁和金属外壳完全隔离开，避免因为电池外皮破损造成外壳带电的安全隐患，按键部分的导电触点采用了紫铜镀银的材质，降低接触电阻，减少大电流放电时的触点发热问题。

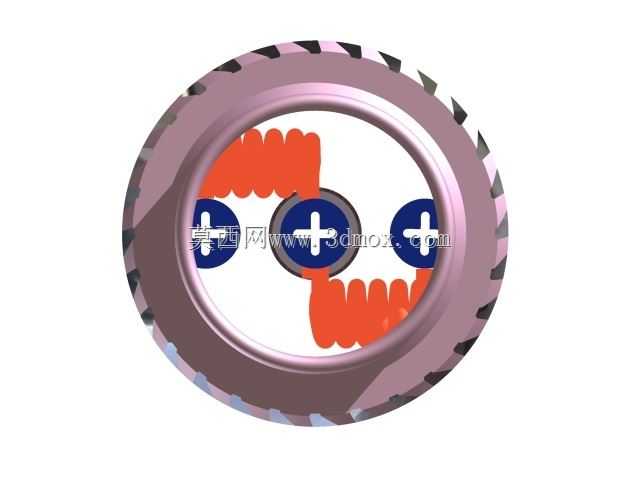

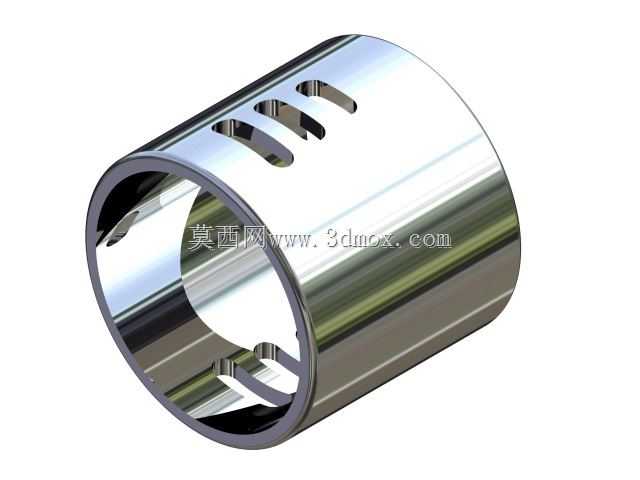

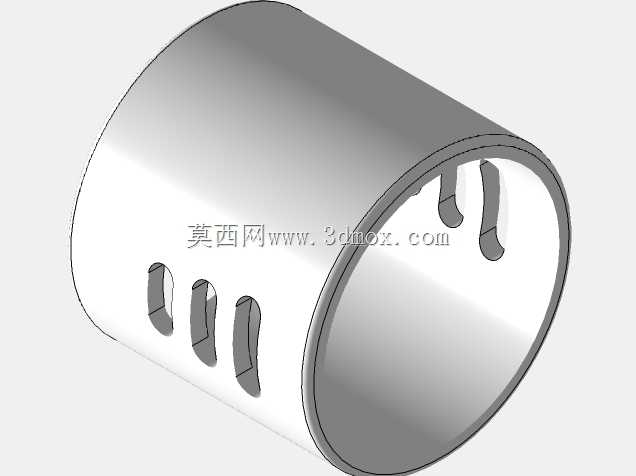

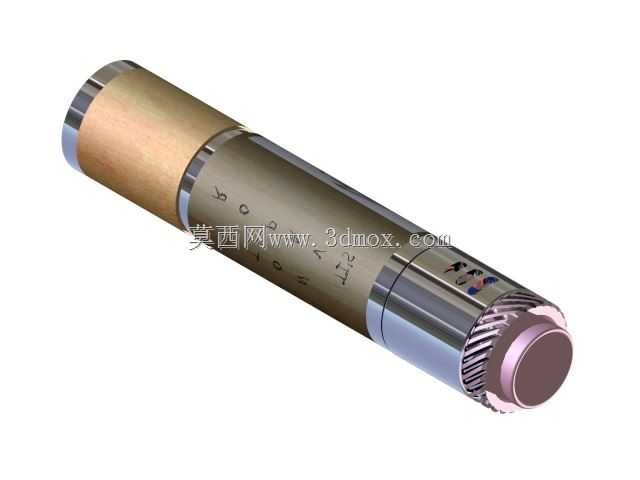

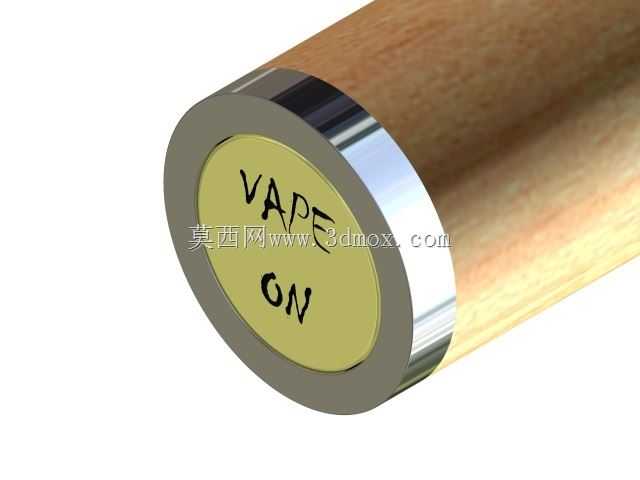

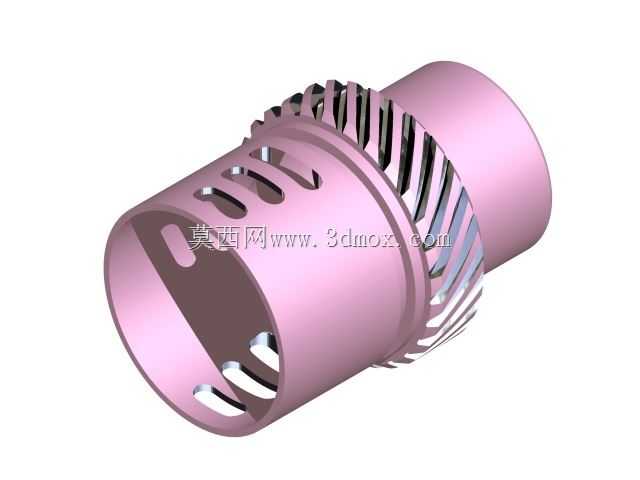

　　外形尺寸方面，整个产品的总长度控制在92mm，最大外径22mm，和普通的大号记号笔尺寸接近，单手握持时刚好能卡在手掌虎口位置，拇指可以自然搭在底部的按键上，操作时不需要调整手型。筒身的外观做了分段式的质感处理，上段连接部分采用亮面镀铬工艺，中段做了仿牛皮纸的纹理包覆，既提升握持时的摩擦力，也能避免金属外壳冬天握持时的冰手感，底部的按键周围做了滚花纹理，方便用户在盲操作时快速定位按键位置。安装边界上，顶部的雾化器接口突出筒身端面3mm，安装雾化器之后不会和筒身端面产生干涉，底部的按键突出端面0.8mm，平时平放在桌面上的时候不会因为自身重量压到按键造成误触发，筒身的所有外边缘都做了R0.5mm的圆角处理，没有尖锐的棱角，揣在口袋里不会勾刮衣物面料。

　　实际做结构验证的时候，还特意针对日常使用的跌落场景做了结构强化，各段螺纹连接的位置加了薄壁的防松胶圈，从1.2米高度自由跌落到水泥地面时，螺纹不会松脱，内部的电池也不会出现移位。导电顶针的弹簧采用了不锈钢材质，经过一万次按压疲劳测试之后，弹力衰减不超过5%，能够保证长期使用的接触可靠性。电池仓的内壁做了均匀的导流槽，如果不小心有冷凝液从雾化器接口流进仓内，液体可以顺着导流槽流到底部的泄液孔排出，不会积在仓内腐蚀电池外皮或者导电触点。这类纯机械结构的便携雾化产品，结构上没有复杂的电控元件，核心就是把控好各部件的配合公差、导电可靠性以及握持使用的人机工程，所有的尺寸设计都是围绕日常随身使用的实际场景展开，没有多余的装饰性结构，每一处结构细节都对应实际使用中的具体需求。
