钢板穿孔加工用冲孔模冲头结构设计

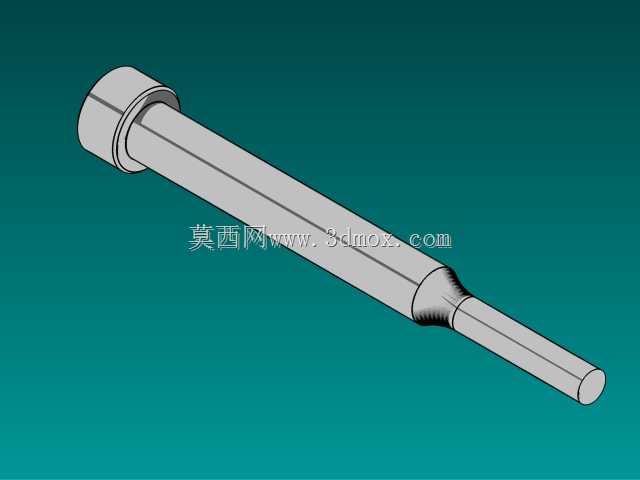

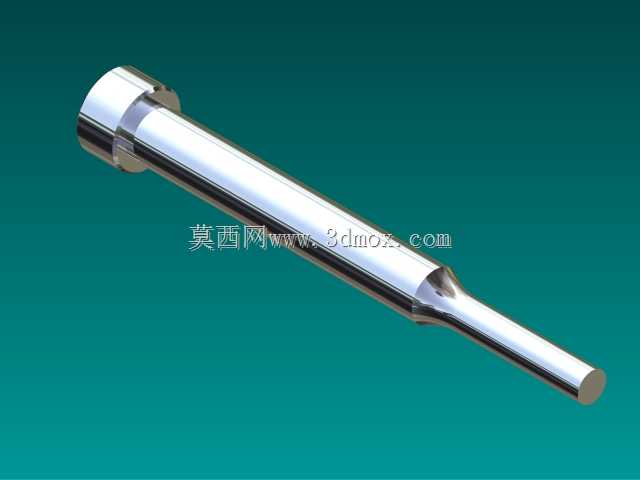

　　在五金冲压加工场景中，冲孔模冲头是直接参与板料冲裁作业的核心执行零件，这款冲头针对常规薄钢板穿孔工序设计，适配常见的开式压力机冲孔工位安装需求，可完成不同厚度冷轧钢板、热轧钢板的预设孔径冲制作业，在钣金加工、机箱机柜生产、五金配件冲压等产线场景中应用广泛。从结构设计来看，这款冲头采用一体式台阶轴结构，头部为带定位法兰的安装段，直径大于杆身，安装时可直接嵌入模座对应的定位沉孔内，法兰端面与模座贴合后通过压板锁紧，无需额外设计复杂的装夹结构，安装拆卸便捷，同时法兰结构可承受冲裁过程中反向的轴向冲击力，避免冲头在反复冲压过程中出现窜动移位。杆身部分采用等直径设计，表面做了光滑过渡处理，减少冲裁过程中与卸料板内孔的摩擦阻力，

　　降低长期往复运动带来的磨损，靠近工作端的位置设计了锥度过渡段，将大直径杆身与小直径工作刃口平滑衔接，既保证了杆身的整体结构强度，避免应力集中导致冲头在冲裁过程中从根部断裂，又能让冲裁完成后杆身顺利从板料的冲孔中退出，减少带料问题。工作端为等直径圆柱刃口，刃口端面做了平直度处理，冲裁时可与下模凹模刃口形成均匀的冲裁间隙，针对不同厚度的钢板，可根据冲裁工艺要求调整刃口的有效长度，常规工况下刃口预留足够的修磨余量，多次修磨后仍可满足冲裁深度要求，无需频繁更换冲头。从安装边界来看，这款冲头的头部法兰直径、杆身直径、工作刃口直径以及整体总长均按照常规冲孔模的模座安装尺寸设计，适配标准规格的卸料板、固定板安装孔，

　　无需对现有模架做额外改造即可直接替换同规格的旧冲头，降低产线配件更换的适配成本。在实际冲裁作业中，冲头随压力机滑块做上下往复运动，下行时工作刃口接触钢板表面，持续施加压力使钢板发生弹性变形、塑性变形，直到刃口切入板料，最终在凹模配合下将冲裁区域的材料与母材分离，完成冲孔作业；上行时卸料板会将卡在冲头杆身上的钢板刮下，避免板料随冲头上行影响后续送料。设计过程中针对冲头常见的断裂、崩刃、磨损过快问题做了结构优化，过渡段的锥角设计经过反复验证，既不会因为锥度过大导致应力集中，也不会因为锥度过小增加杆身与板料的接触面积增大脱模阻力，杆身的直线度公差控制在合理范围内，保证冲头往复运动过程中与凹模的同轴度，避免出现啃模、冲孔毛刺过大的问题。

　　针对钢板冲裁的工况，冲头的刃口部分硬度匹配常规冲压需求，既保证刃口的耐磨性，又避免硬度过高导致冲头受侧向力时崩裂，在冲制不同硬度的钢板时，可根据实际冲裁速度、料厚调整冲裁间隙，这款冲头的刃口直径公差可适配常规冲孔的间隙要求，冲制出的孔壁光滑、毛刺高度符合钣金件的通用质量要求，无需后续额外的去毛刺工序。在多工位级进模的冲孔工位中，这款冲头也可直接安装使用，配合自动送料机构完成连续冲孔作业，杆身的长度可根据模架的闭合高度做适配调整，保证滑块到达下死点时，冲头刃口进入凹模的深度处于合理区间，既保证冲裁断面完整，又避免刃口进入凹模过深加剧磨损。日常维护时，只需定期检查刃口的磨损情况，当刃口出现圆角、冲裁毛刺超差时，拆下冲头修磨刃口端面即可重新投入使用，法兰定位的设计也能保证修磨后重新安装的位置精度，不会出现冲头偏移导致的冲孔位置度超差问题。
