线脚冲裁成型四柱导向冲模结构

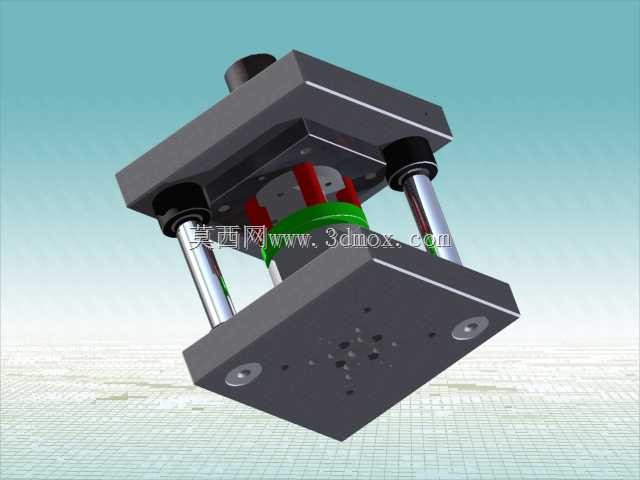

　　这套冲模结构主要面向电子接插件类线脚零件的批量冲裁成型工序，在小型五金冲压加工场景中，这类线脚零件多作为连接器、线束端子的基础导电构件，对成型后的尺寸一致性、冲切面平整度有较高要求，若冲模导向精度不足，很容易出现冲切毛刺过大、线脚弯折角度偏差、料带送进卡滞等问题，直接影响后续端子压接、装配工序的良率。从结构布局来看，整套模具采用经典的四柱导柱导向形式，上下模座选用厚实的板材加工而成，导柱与导套采用间隙配合的装配方式，合模过程中导柱先进入导套完成定位，再带动凸模接触料带完成冲切动作，这种导向结构能承受较大的侧向冲裁力，即便长期连续冲压，也能保持凸凹模的对位精度，减少刃口偏磨的概率。模具的工作区域设置了独立的弹性卸料结构，

　　红色的弹性元件提供卸料力，在冲切完成后上模回程时，卸料板会抱紧料带将其从凸模上脱下，避免料带随凸模上行导致的零件变形、料带带料问题；绿色的限位圈则用于控制凸模的进入深度，确保每次冲切的刃口切入量保持在合理范围，既保证线脚零件完全从料带上分离，又不会因为切入过深导致凹模刃口磕碰、凸模崩刃。上下模座的安装面都做了平面度精加工处理，模座上预留的沉头安装孔可以直接通过T型螺栓固定在冲床的工作台与滑块端面，安装时不需要额外加工转接板，模座的外形尺寸充分考虑了普通小型开式冲床的工作台开口边界，安装时不会和冲床的立柱、送料机构产生运动干涉。在实际生产适配中，这套模具可以对接滚轮送料机实现连续自动化冲压，料带从模具的进料侧导料板之间穿过，

　　导料板的宽度可以根据料带的实际宽度做微调，每次送进步距和冲床滑块行程联动，能实现每分钟上百次的连续冲切作业。模具的刃口部分采用快拆式设计，当冲切一定次数后刃口出现磨损，不需要拆卸整套模座，只需要松开凸模、凹模的固定螺钉，就可以更换备用的刃口镶件，大幅减少停机维护的时间。针对线脚零件的成型特点，模具的凹模漏料孔做了扩口处理，冲切完成的零件会直接通过漏料孔落入下方的收料盒，不会在型腔内堆积，避免积料导致的凹模涨裂、零件表面刮伤问题。导向导柱的顶端设置了防尘密封结构，能阻挡冲压过程中产生的金属碎屑进入导套内部，减少导柱导套的磨损，延长导向组件的使用寿命。弹性卸料板的工作表面做了淬火处理，表面硬度达到较高水平，

　　长期和料带摩擦也不会出现明显的拉痕，能保证料带送进过程的顺畅性，不会因为卸料板表面刮痕勾住料带导致送料步距偏差。整套结构的受力路径经过合理规划，冲裁过程中的冲击力通过模座均匀传递到冲床的安装面，不会出现局部应力集中导致的模座变形问题，模座上的加强筋结构进一步提升了整体刚性，即便满负荷连续生产，也能保持稳定的成型精度。
