带提手卡槽式安装固定支座结构设计

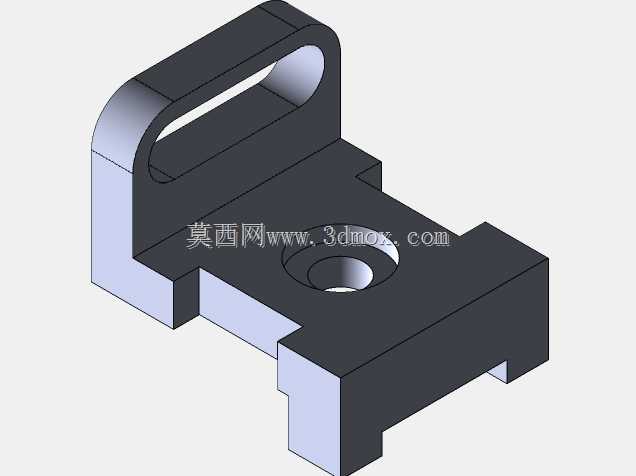

　　这类带提手的卡槽式固定支座，在小型通讯设备、桌面式检测仪器的内部安装场景中十分常见，主要承担功能模块的承载、定位与快速拆装功能，日常设备运维时无需完全拆解整机，即可通过提手将搭载的模块连带支座一同抽出，大幅降低现场维护的操作难度。从结构功能来看，支座主体采用一体化块状构型，底部两侧对称开设的卡槽是核心安装定位结构，卡槽的开口尺寸与设备内部的安装导轨宽度匹配，安装时可直接沿导轨滑入预设位置，卡槽侧壁与导轨的配合间隙控制在0.1mm以内，既保证滑动过程顺畅无卡滞，又能避免安装后出现横向窜动，支座中部开设的沉头通孔用于穿设锁紧螺钉，滑入到位后拧紧螺钉即可将支座与安装基面完全锁固，防止设备运行过程中受振动影响出现移位。

　　上部的拱形提手并非冗余设计，除了方便抽拉操作外，提手内侧的长槽可用于梳理模块连接的柔性线缆，将线缆约束在槽内避免抽拉过程中线缆与周边结构发生剐蹭磨损，同时提手的拱形结构做了等壁厚处理，在保证握持强度的前提下尽可能减少材料占用，降低整体重量。设计这类支座时，首先要匹配安装场景的边界尺寸，整体宽度不能超过安装导轨的内侧间距，底部卡槽的深度要保证滑入后至少有三分之二的导轨面与卡槽侧壁接触，避免受力后出现倾覆；中部的沉头孔位置要对应安装基面上的预设螺纹孔，孔位公差控制在±0.05mm，防止出现螺钉无法对齐的问题；提手的高度要满足手指握持的空间需求，内侧净空高度不小于20mm，同时提手顶部不能超出设备内部的上层结构间隙，避免合盖时出现干涉。

　　材质选择上通常采用ABS或尼龙66注塑成型，这类材料具备足够的结构强度，同时自带一定的自润滑性，在导轨上滑动时不会出现卡顿，表面无需额外做润滑处理；如果是用于有防静电要求的通讯设备场景，可在原料中添加抗静电母粒，避免静电积累损坏内部电子元件。实际应用中，这类支座的承载能力通常在5kg以内，足够搭载小型通讯模块、传感检测单元这类轻量化功能部件，相比传统的螺丝固定式安装座，这种带卡槽与提手的结构拆装效率提升60%以上，尤其适合需要频繁更换模块、定期维护校准的设备场景。结构细节上，支座所有的棱边都做了R1以上的圆角处理，一是避免注塑成型时出现应力集中导致零件开裂，二是防止安装维护时锋利的棱边划伤操作人员，

　　底部卡槽的入口处做了15度的导向倒角，滑入安装时无需完全对齐即可顺利导入导轨，降低对位操作的难度。提手与主体连接的根部做了加厚过渡处理，抽拉时的受力集中位置壁厚比主体壁厚增加2mm，避免反复抽拉后根部出现断裂，中部沉头孔的下方做了0.2mm高的凸台，锁固时凸台先与安装基面接触，保证锁紧后支座平面与基面完全贴合，不会出现翘曲。
