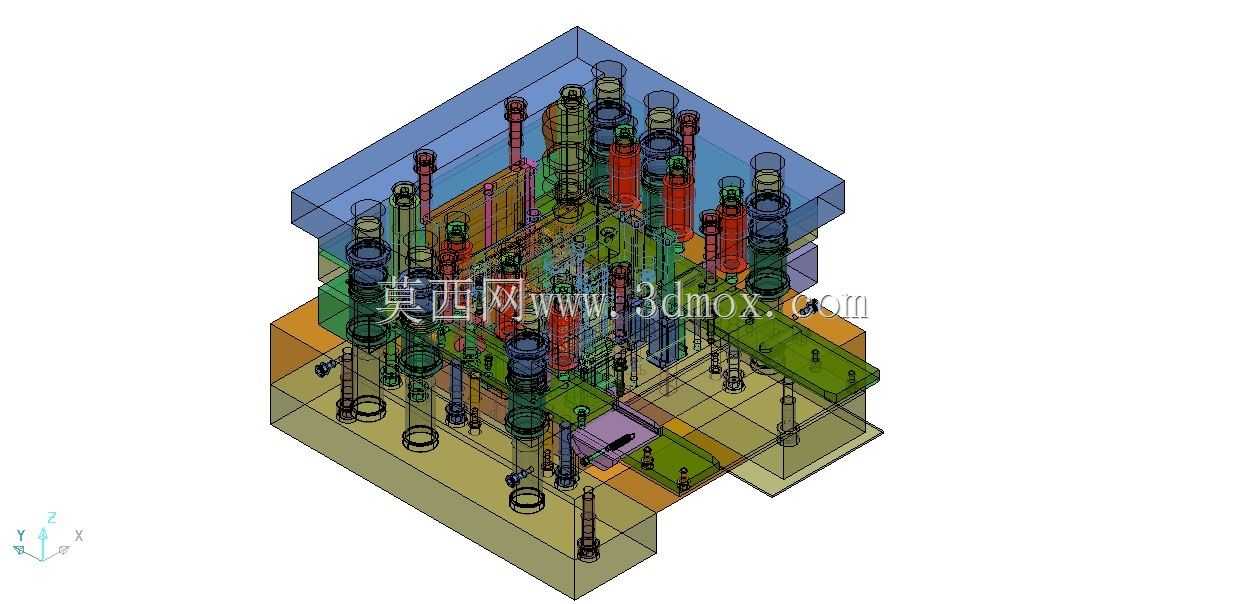

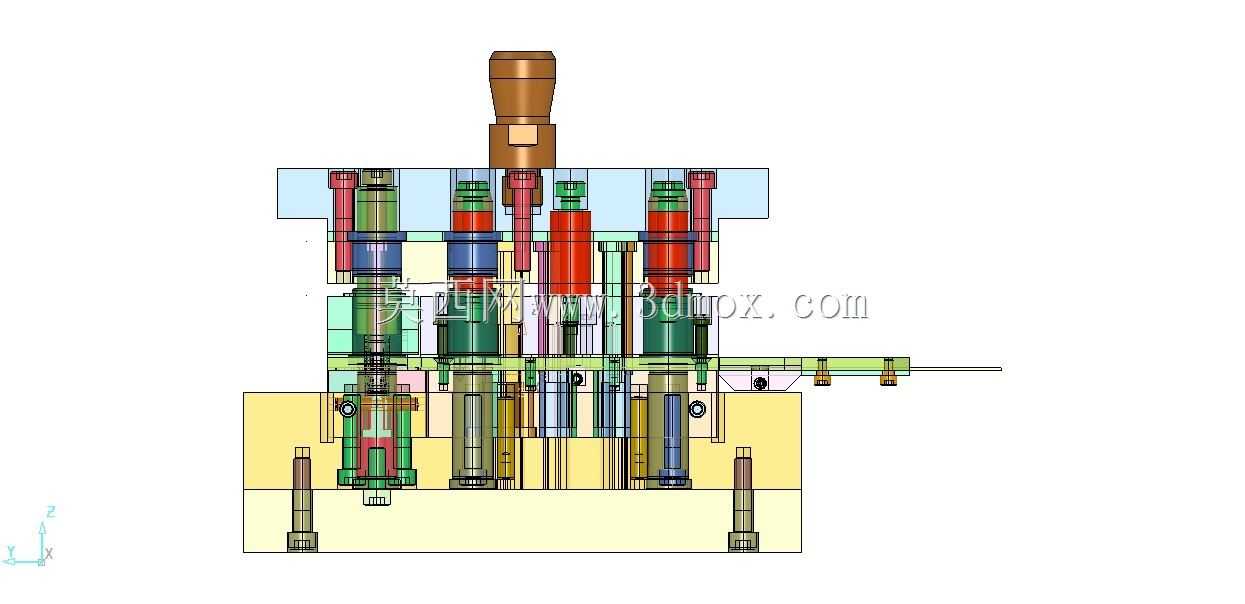

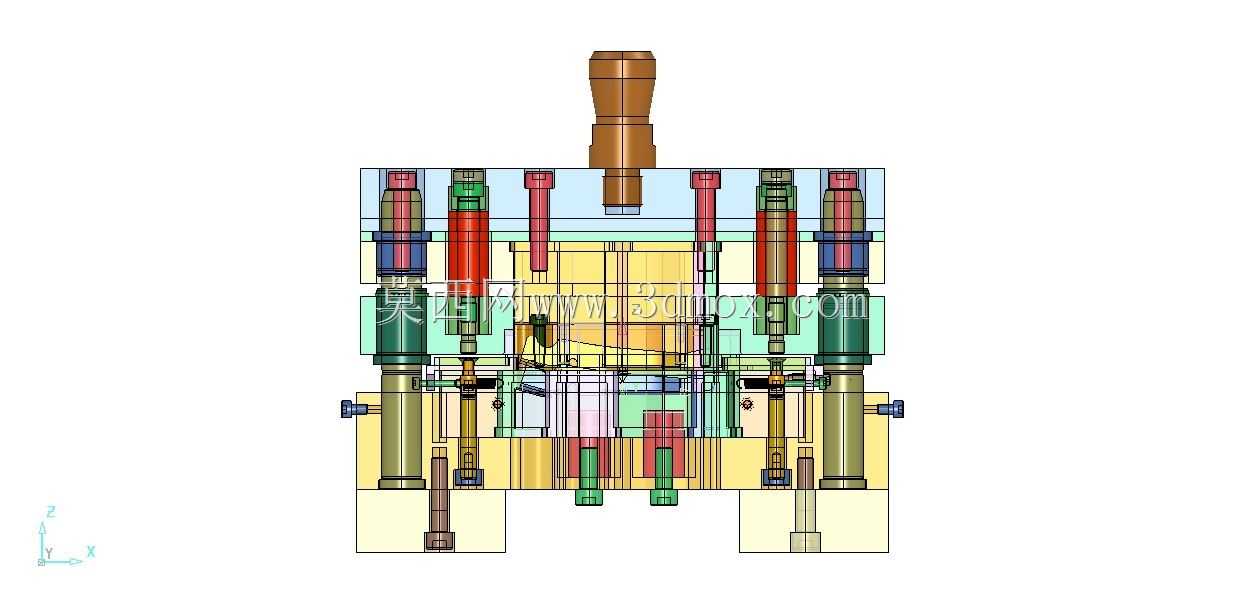

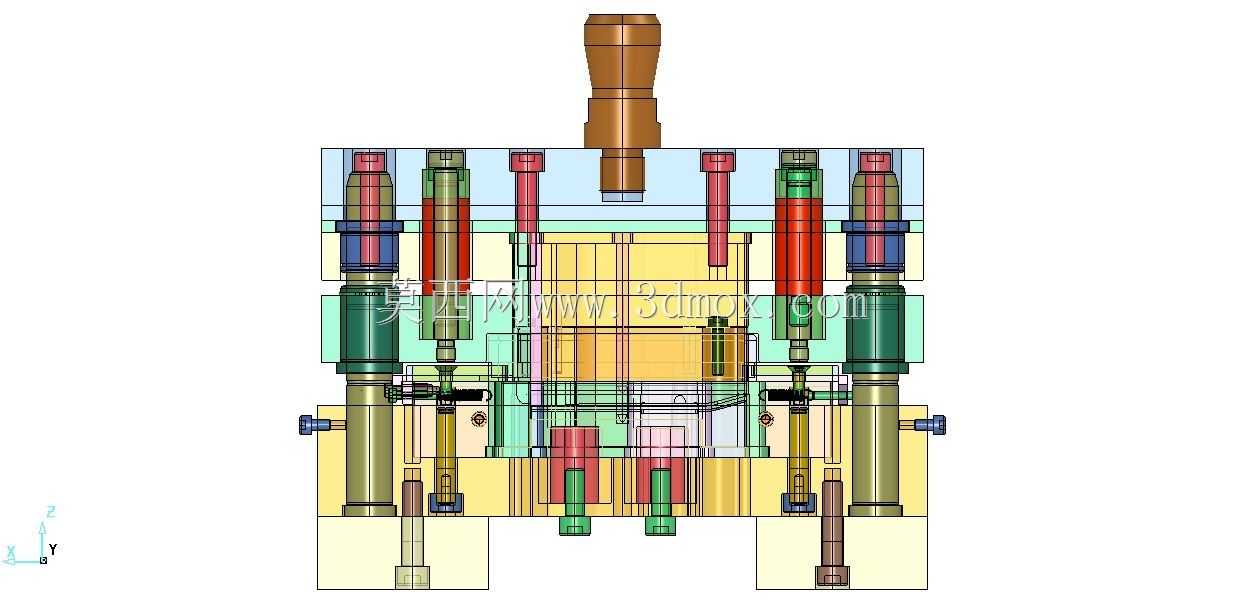

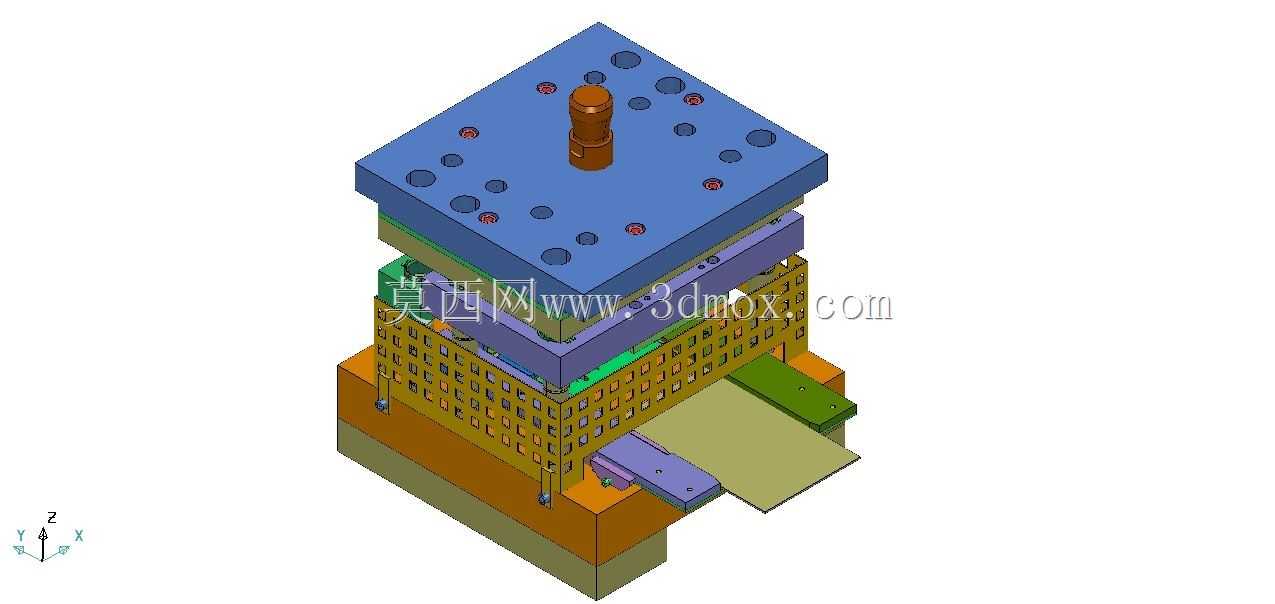

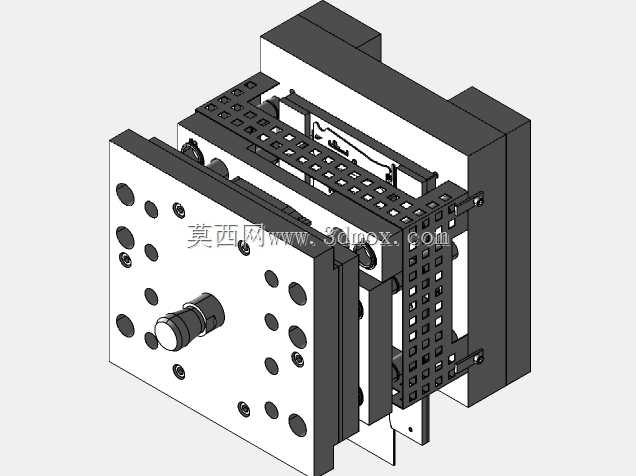

级进模成形杠杆执行机构结构设计

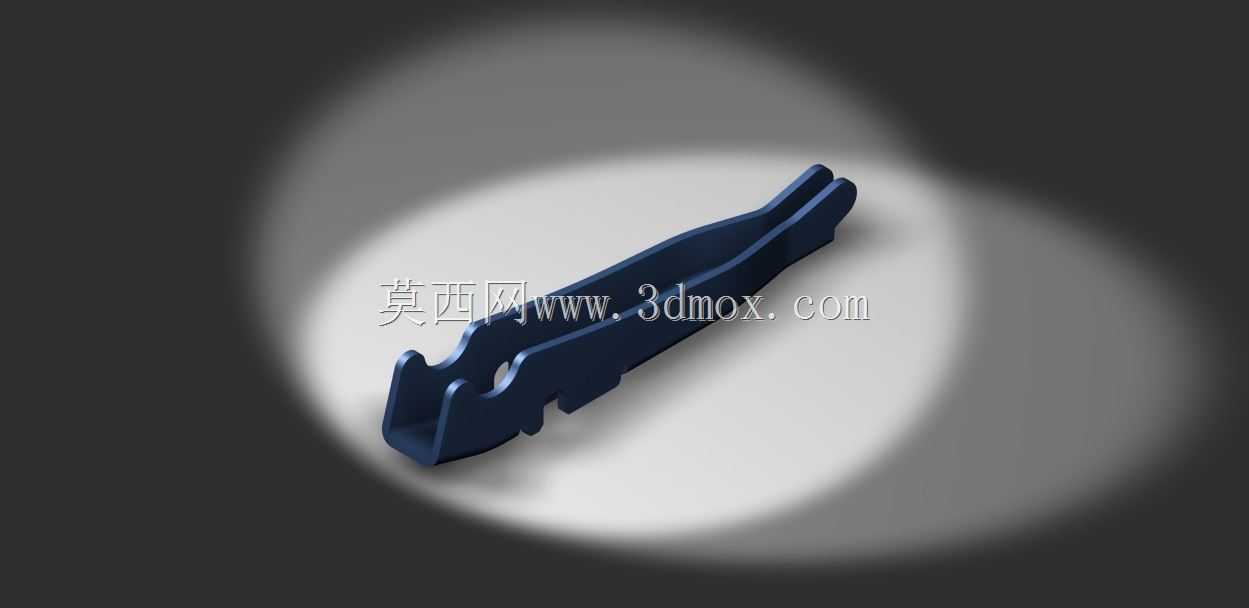

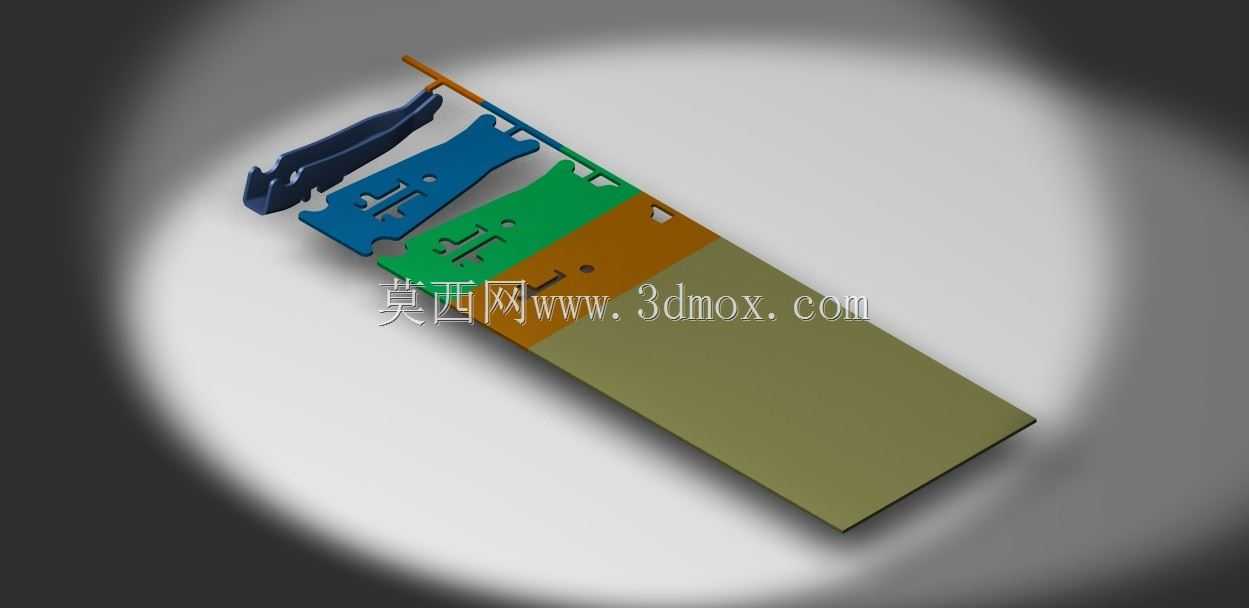

　　这套级进模成形杠杆执行机构，主要应用于多工位级进冲压生产线的连续成形工位，适配带料连续送进的冲压加工场景，可在单次冲床滑块行程内配合其他工位完成带料的局部弯曲、打凸、整形等成形工序，常见于五金冲压件、家电结构件、汽车小尺寸冲压配件的批量生产环节，替代单工序模的分散作业模式，减少工序间的工件转运与定位误差，提升连续冲压的加工精度与生产节拍。从实际工况适配来看，该机构的核心作用是将上模座的垂直冲压力，通过杠杆的力矩转换传递到成形凸模位置，可实现非垂直方向的成形动作，或是在狭小的模架空间内完成斜向、侧向的成形加工，解决常规直上直下凸模无法覆盖的成形角度问题，尤其适合带料上带侧凸、反向打凸、局部压印等复杂特征的冲压件加工，

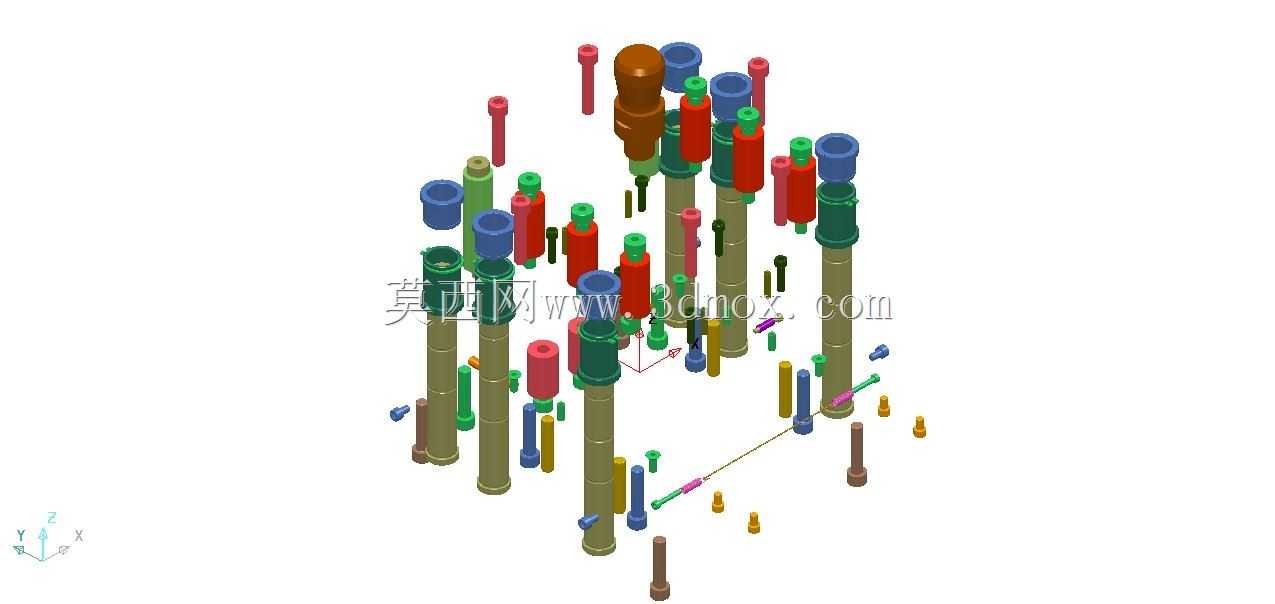

　　不需要额外增设斜楔机构就能完成小行程的侧向成形，能有效压缩模架的整体设计尺寸，降低多工位模架的排布难度。在功能特性上，整套机构的各冲头、导柱、复位元件采用模块化排布，每个成形单元都配备独立的导向与复位结构，导套与模座的配合采用过盈压装设计，冲头与杠杆的接触端面做了淬火硬化处理，硬度控制在HRC58-62之间，可承受连续冲压的交变载荷，避免长期作业出现接触面塌陷、冲头偏移的问题。复位弹簧根据每个成形单元的行程与冲压力做了差异化选型，成形行程大的单元配线径更粗的矩形截面弹簧，小行程的定位单元配轻载圆线弹簧，保证开模时所有执行件能快速回到初始位置，不会出现带料拉拽、冲头卡滞的情况。设计思路上，整套结构优先遵循级进模的工位排布逻辑，

　　所有执行元件的安装基准都统一到下模座的基准面，各杠杆的支点位置采用镶套式设计，磨损后可单独更换支点销套，不需要将整套机构从模架上拆下，大幅降低后期维护的时间成本。冲头与杠杆的连接采用快拆式挂台结构，更换不同成形轮廓的冲头时，只需要拆开对应位置的压板就能完成更换，适配同系列不同规格冲压件的快速换模需求。考虑到连续冲压时的振动问题，所有细长冲头都增设了辅助导向套，导向套与冲头的配合间隙控制在0.008-0.012mm之间，即使冲头长径比超过8:1，也能在高速冲压下保持稳定的成形精度，避免冲头折断、毛刺超差的问题。从安装边界来看，整套机构的安装基面与常规多工位级进模的模架安装尺寸通用，所有安装孔的位置公差按照IT7级精度加工，

　　导柱的安装垂直度误差控制在0.01mm/100mm以内，各杠杆的活动间隙预留0.02-0.03mm，既保证杠杆摆动的灵活性，又不会因为间隙过大导致成形位置偏移。机构的闭合高度适配常用的160T-250T开式冲床的安装参数，不需要额外调整冲床的闭合高度就能直接装模使用，各成形单元的行程都做了限位设计，上模下行到下死点时，杠杆的摆动角度不超过7度，避免力矩传递效率下降、机构卡死的问题。在实际生产适配中，这套机构可配合带料的自动送料机使用，送料步距的误差可通过机构上的导正销单元做二次修正，导正销的导入端做了15度的导向锥角，即使送料位置有0.1mm以内的偏差，也能顺利导入带料的导正孔，将带料精确定位到成形位置，保证每个工位的成形位置度误差控制在0.02mm以内。所有与带料接触的成形端面都做了镜面抛光处理，表面粗糙度达到Ra0.8以下，避免成形时在工件表面留下压痕、划伤，满足外观件的冲压质量要求。
