集成断路器与8位接线端子的电气防护外壳

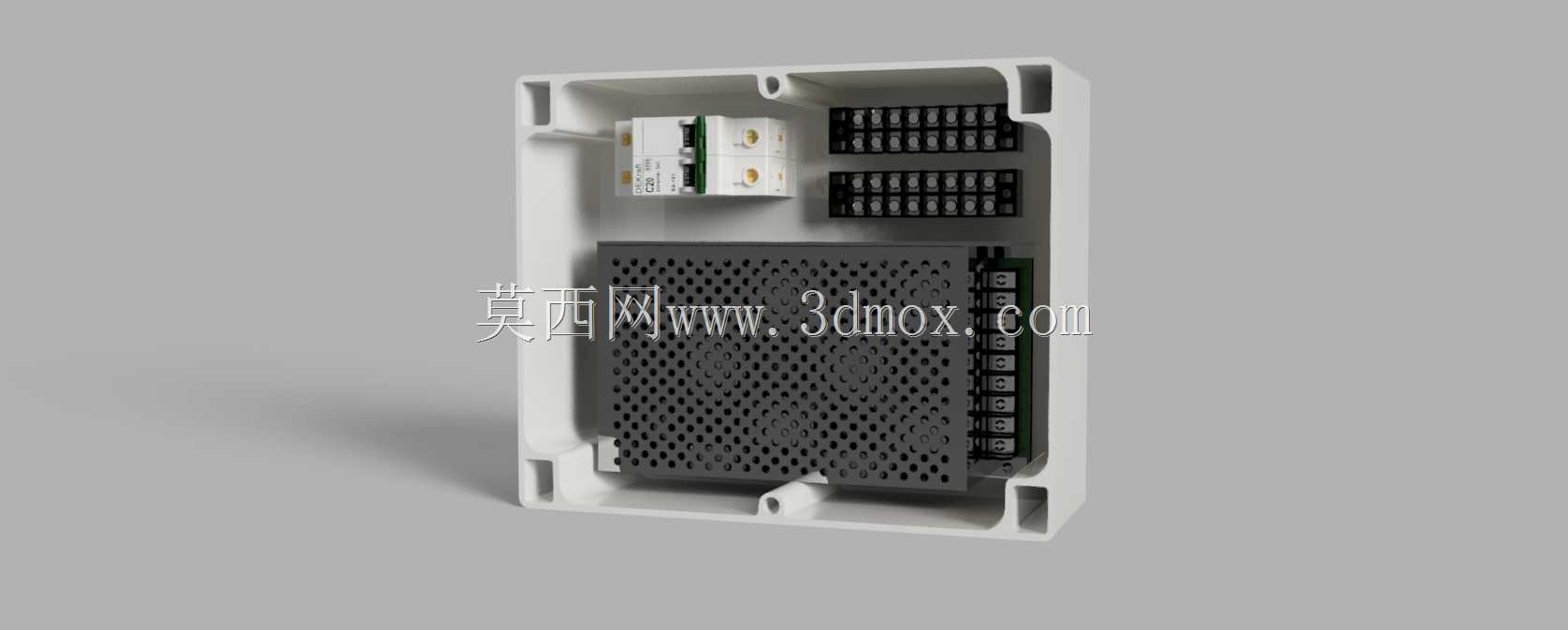

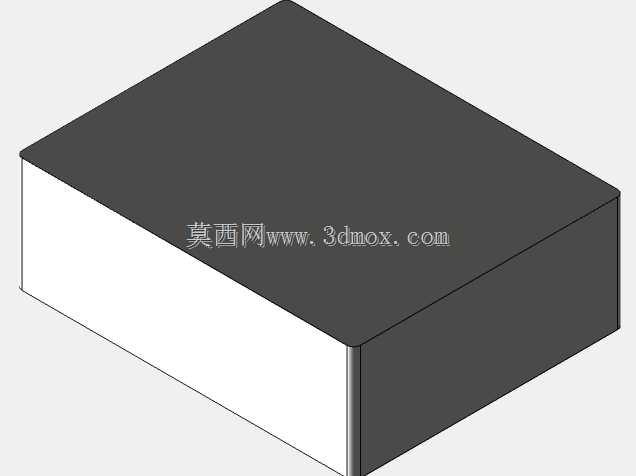

　　在低压配电末端的小型控制回路、楼宇弱电分线、小型设备内置供电模块这类场景里，经常需要把进线电源的分断保护和多回路出线接线整合在一个紧凑的防护空间内，这款集成式外壳就是针对这类需求做的结构设计。从实际使用角度出发，这类外壳不需要适配大型柜体内的安装导轨，更多是直接固定在设备内壁、墙面弱电点位或者小型控制箱的预留位，所以整体外形做了方正的薄盒设计，四个边角预留了沉头安装孔位，安装时螺丝头不会突出盒体表面，避免和周边部件产生干涉，盒体边缘做了窄边止口，上盖扣合后能达到基础的防尘防触碰等级，避免日常运维时误触内部带电部件。内部的布局完全围绕电气元件的接线逻辑排布，进线侧预留的空间刚好卡装标准模数的微型电源断路器，

　　断路器的进出线端预留了足够的弯线空间，不需要刻意弯折硬线就能完成接线，不会因为线体弯折应力导致端子压接处松动。断路器旁侧的上下两排8位接线端子排，做了分层错位排布，上下排端子的接线口错开半个端子位，接线时螺丝刀操作不会碰到相邻端子的压线螺丝，能大幅降低现场接线的短路风险，端子排和盒体之间做了嵌入式卡槽，不需要额外打螺丝就能把端子排固定在预设位置，装配时直接卡入即可，能减少装配工序的耗时。盒体对应断路器操作手柄的位置预留了操作缺口，不需要打开盒盖就能直接操作断路器分合闸，日常运维断电时不需要拆卸外壳，操作便利性更强；对应接线端子的位置没有做多余的遮挡，接出线时可以直接从盒体侧面的预留敲落孔走线，敲落孔做了不同孔径的预设，

　　能适配不同线径的护套线、单芯硬线走线需求。设计时特意把内部的元件安装位做了高度差处理，断路器的安装高度比接线端子排高出3mm，避免断路器进出线的线体过度弯折压到端子排的接线端，同时盒体底部对应发热较大的接线区域做了网格状散热通孔，通孔的孔径控制在2mm以内，既可以保证内部接线端子、断路器工作时的热量散出，又能防止外部的细小金属碎屑、虫类进入盒体内部造成短路。盒体的壁厚做了均匀的2mm设计，采用常用的阻燃ABS材质注塑成型时不会出现缩痕，整体结构强度足够，在受到常规的外力挤压时不会出现开裂变形，内部的安装筋位都做了圆角过渡，没有尖锐的边角，装配时不会划伤线材绝缘层。从安装边界来看，这款外壳的整体厚度控制在45mm以内，

　　即使是在空间局促的设备夹层、墙面暗装点位也能顺利嵌入，不需要额外预留过多的安装空间，盒体的止口配合间隙控制在0.2mm，扣合后不会出现明显的缝隙，能有效阻挡灰尘进入内部，在普通室内环境下使用不需要额外做防尘处理。实际选型时，这类集成外壳可以直接替代传统的断路器加独立端子排加零散防护盒的组合方案，不需要单独设计断路器安装支架和端子排固定位，能大幅缩短小型配电模块的设计和装配周期，内部的元件排布已经提前考虑了电气安全间隙，带电部件之间的间隙都满足低压配电的安全要求，不需要额外做绝缘隔离处理，接线完成后扣合上盖即可完成整个模块的装配，适合小批量设备配套、零散配电点位改造这类场景使用。
